Seite 1: Inhaltsverzeichnis

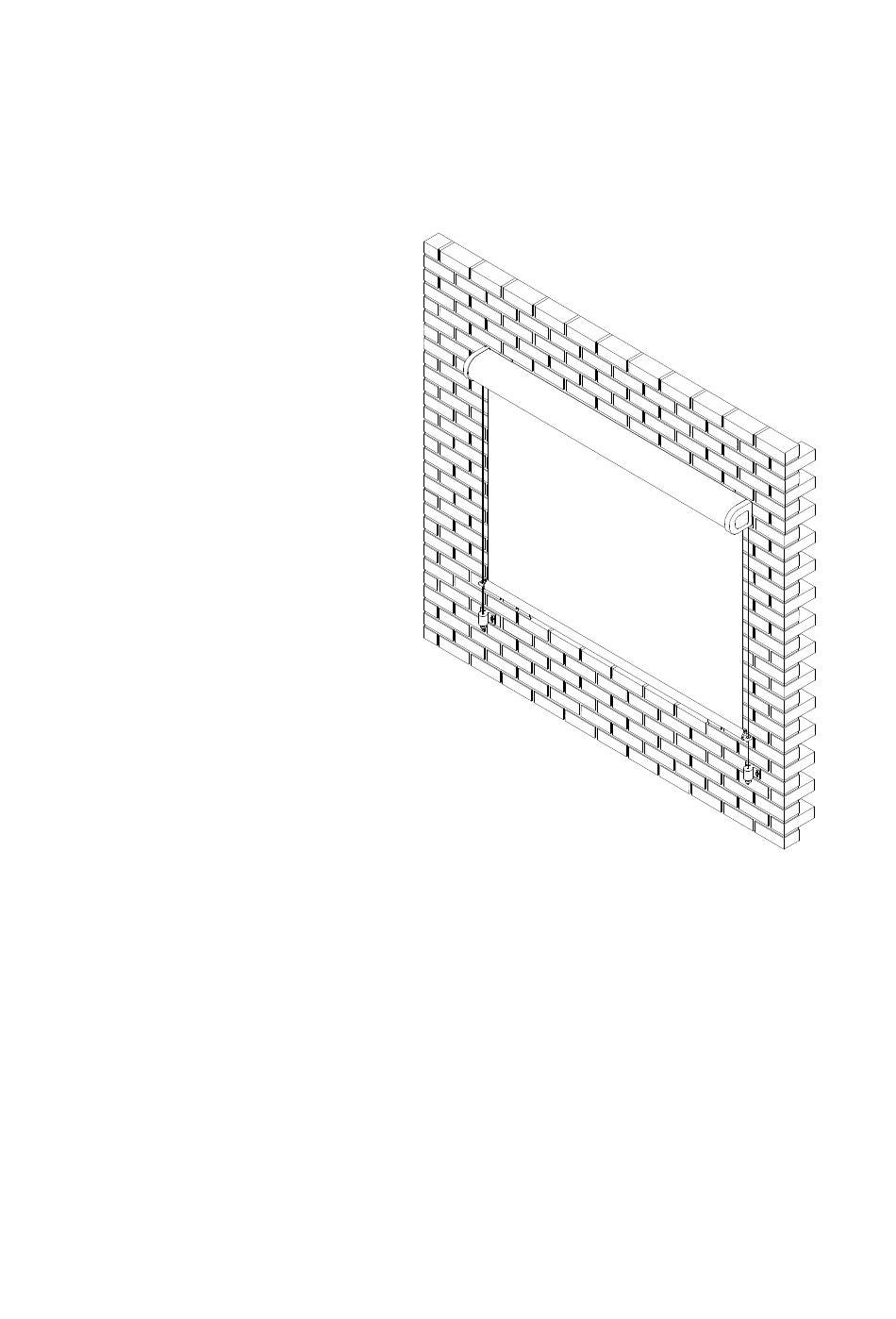

Stand 21.09.2011 Fenstermarkise 100 Reparaturanleitung Neubespannung Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage 3. Demontage der Bespannung (Fallprofil) 4. Demontage der Bespannung (Tuchwelle) 5. Montage der neuen Bespannung (Tuchwelle) 6. Montage der neuen Bespannung (Fallprofil) 7. -
Seite 2: Werkzeug, Das Sie Für Die Montage Benötigen
1. Werkzeug, das Sie für die Montage benötigen Rollmaß und Bleistift • Standfeste Leitern • Innensechskantschlüssel Größe 2 und 3 • Torx-Schraubendreher Größe 15 • Doppelseitiges Klebeband • Handbohrmaschine mit 3mm Bohrer • Nietzange und Blindnieten 3mm x 10mm • Motoreinstellkabel (nicht bei Funkmotor) •... -
Seite 3: Demontage Der Bespannung (Tuchwelle)
4. Demontage der Bespannung (Tuchwelle) Lösen Sie die Kastenseitenkappe von unten (8) mit einem 2 mm Innensechskantschlüssel und nehmen Sie diese ab. Lösen Sie vorsichtig das Seitenla- ger (9) mit dem Torx-Schrauben- dreher und ziehen Sie dieses vom Motorlager nach unten weg. Ziehen Sie die Tuchwelle vorsichtig Seitlich aus dem Markisenkasten. - Seite 4 Ziehen Sie den Schutzstreifen des Klebebandes ab. Nehmen Sie das neue Tuch und kleben dieses gleichmäßig auf die Tuchwelle (vorher angezeichneter Sitz). Bohren Sie durch das Tuch in die bereits vorhandenen Bohrungen in der Tuchwelle. Vernieten Sie dieses mit den 3 mm Nieten (11) Wickeln Sie dann das Tuch vorsichtig aber Stramm auf die Tuchwelle.
-
Seite 5: Montage Der Neuen Bespannung (Fallprofil)
6. Montage der neuen Bespannung (Fallprofil) Schieben Sie den Keder in den Hohlsaum des Tu- ches. Führen Sie den Hohlsaum in die Nut des Fallprofils. Ziehen Sie das Fallprofil über das Tuch. Stecken Sie die Seilführung auf und schrauben diese wieder fest. Siehe Punkt 3. 7.
