Kabelquer- Bei serienmäßiger metrischer Verschraubung M32 mit Reduzierungsstück:
schnitt des AC- Kabeldurchmesser von 7 - 15 mm
Kabels
Bei metrischen Verschraubung M32 (Reduzierungsstück entfernt):
Kabeldurchmesser von 11 - 21 mm
(bei einem Kabeldurchmesser von unter 11 mm verringert sich die Zugentlas-
tungs-Kraft von 100 N auf max. 80 N)
Bei Kabeldurchmessern größer als 21 mm muss die M32 Verschraubung durch ei-
ne M32 Verschraubung mit erweitertem Klemmbereich getauscht werden - Arti-
kelnummer: 42,0407,0780 - Zugentlastung M32x1,5 KB 18-25.
Kabelquer- Kabeldurchmesser für die Zugentlastung: max. 9 mm.
schnitt des DC- Kabeldurchmesser für den Anschluss an die Push-in Anschlussklemme: max. 7
Kabels mm
WICHTIG!
Bei doppelt isolierten Kabel mit einem Kabeldurchmesser über 7 mm, muss die
äußere Isolationsschicht für den Anschluss an die Push-in Anschlussklemme
entfernt werden.
Maximale wech-
selstromseitige
Absicherung

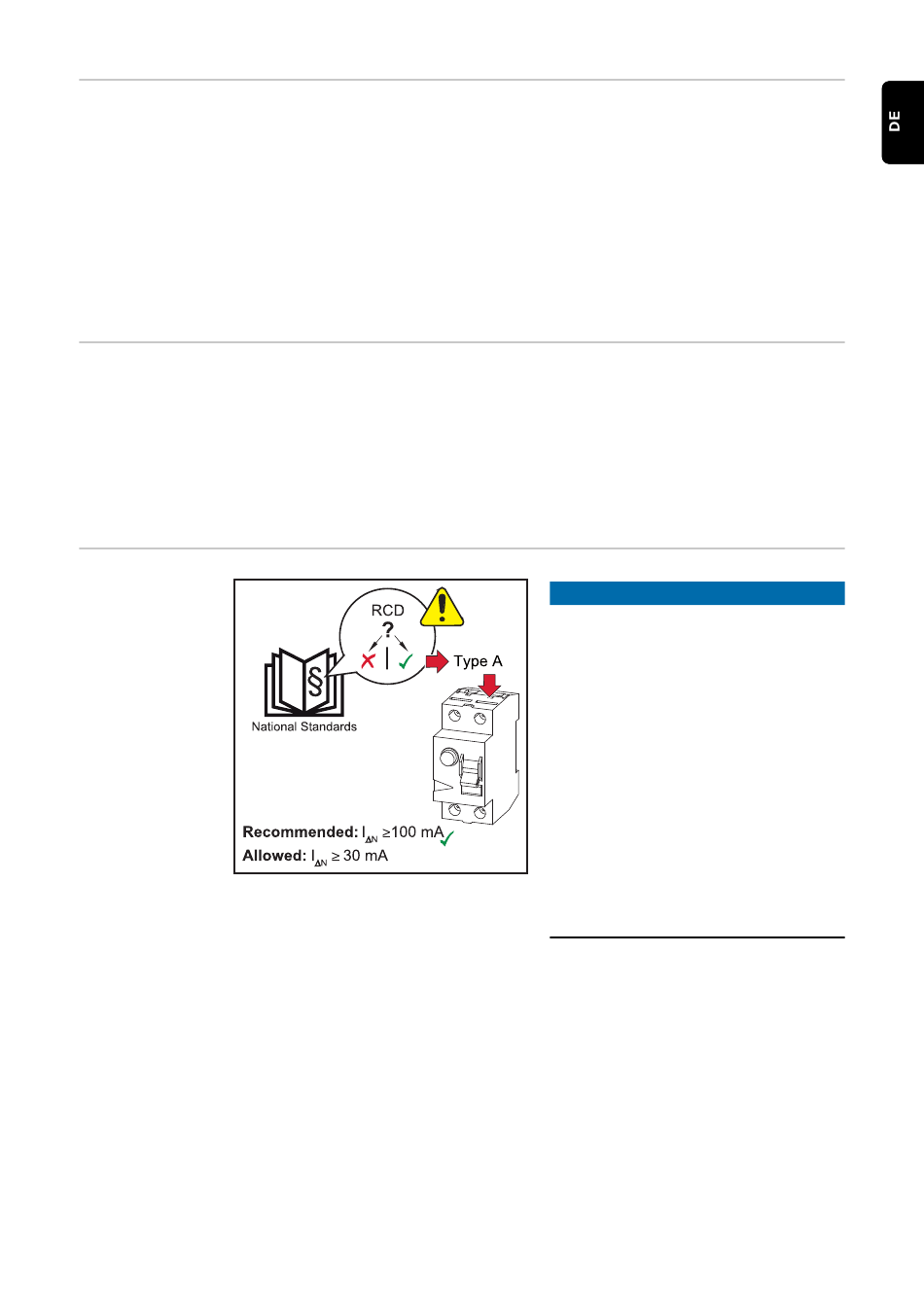

HINWEIS!
Nationale Bestimmungen, des Netzbe-
treibers oder andere Gegebenheiten
können einen Fehlerstrom-Schutz-
schalter in der AC-Anschlussleitung
erfordern.
Generell reicht für diesen Fall ein Feh-
lerstrom-Schutzschalter Typ A aus. In
Einzelfällen und abhängig von den lo-
kalen Gegebenheiten können jedoch
Fehlauslösungen des Fehlerstrom-
Schutzschalters Typ A auftreten. Aus
diesem Grund empfiehlt Fronius, unter
Berücksichtigung der nationalen Be-
stimmungen einen für Frequenzum-
richter geeigneten Fehlerstrom-
Schutzschalter mit mindestens 100
mA Auslösestrom.
