Installieren Der Grafikkarte - Dell Precision 3260 Compact Servicehandbuch

Schritte
1. Ziehen und öffnen Sie die PCI-Verriegelung.
2. Schieben Sie die Grafikkarte entlang der Kanten der Riser-Karte, um sie von der Riser-Karte zu lösen.

Installieren der Grafikkarte

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

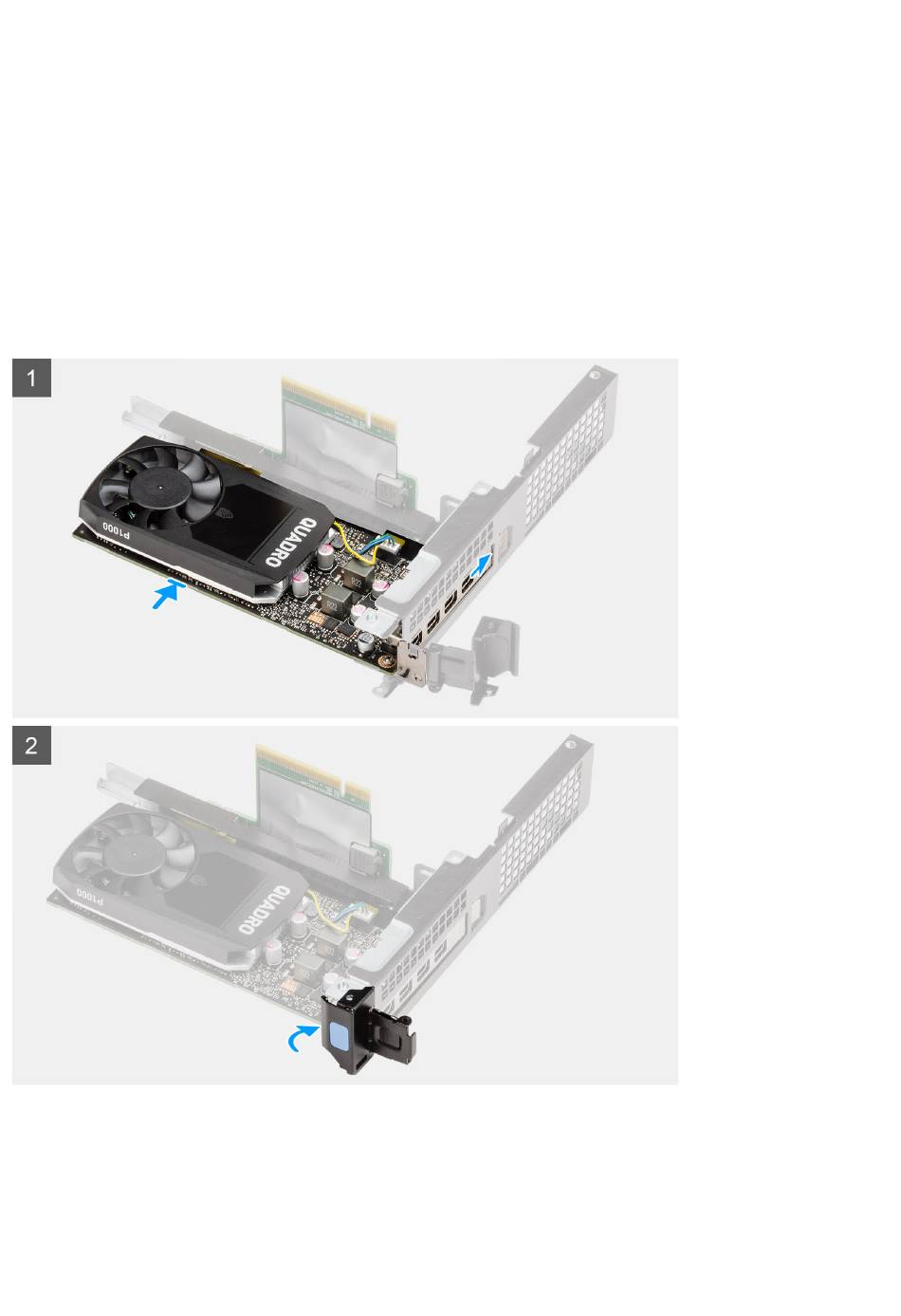

Die nachfolgenden Abbildungen zeigen die Position der Grafikkarte und bieten eine visuelle Darstellung des Installationsverfahrens.
Schritte
1. Setzen Sie die Grafikkarte in den Steckplatz auf der Riser-Karte ein, bis sie hörbar einrastet.
2. Schließen Sie die PCI-Verriegelung und drücken Sie darauf, bis sie einrastet.
48 Entfernen und Einbauen von Komponenten
