ANMERKUNG:
Die Hauptplatine kann zusammen mit dem angebrachten Lüftermodul entfernt und eingebaut werden, um die
thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beizubehalten. Um dies zu tun, müssen Techniker die zwei
M2x3-Schrauben entfernen, mit denen der Systemlüfter an der Handauflagenbaugruppe befestigt ist.
Schritte
1. Lösen Sie das Klebeband und trennen Sie das Kabel der Sensorplatine vom Anschluss auf der Hauptplatine.
2. Entfernen Sie die zwei Schrauben (M2x3), mit denen die eDP-Kabelhalterung an der Hauptplatine befestigt ist.
3. Heben Sie die eDP-Kabelhalterung vom System ab.
4. Ziehen Sie das Klebeband ab, mit der das Bildschirmkabel an der Systemplatine befestigt ist.
5. Trennen Sie das Bildschirmkabel vom Anschluss auf der Systemplatine.
6. Ziehen Sie das eDP-Kabel mithilfe der Zuglasche vom Anschluss auf der Hauptplatine ab.
7. Entfernen Sie die drei Schrauben (M2x4), mit denen die USB-Typ-C-Halterung an der Hauptplatine befestigt ist.
8. Entfernen Sie die USB-Typ-C-Halterung aus dem Computer.
9. Trennen Sie das Kabel des Fingerabdruck-Lesegeräts vom Anschluss auf der Hauptplatine.
10. Öffnen Sie den Riegel und trennen Sie das USH-Platinenkabel von der Systemplatine.
11. Öffnen Sie den Riegel und trennen Sie das LED-Platinenkabel von der Systemplatine.
12. Öffnen Sie den Riegel und trennen Sie das Touchpadkabel von der Hauptplatine.

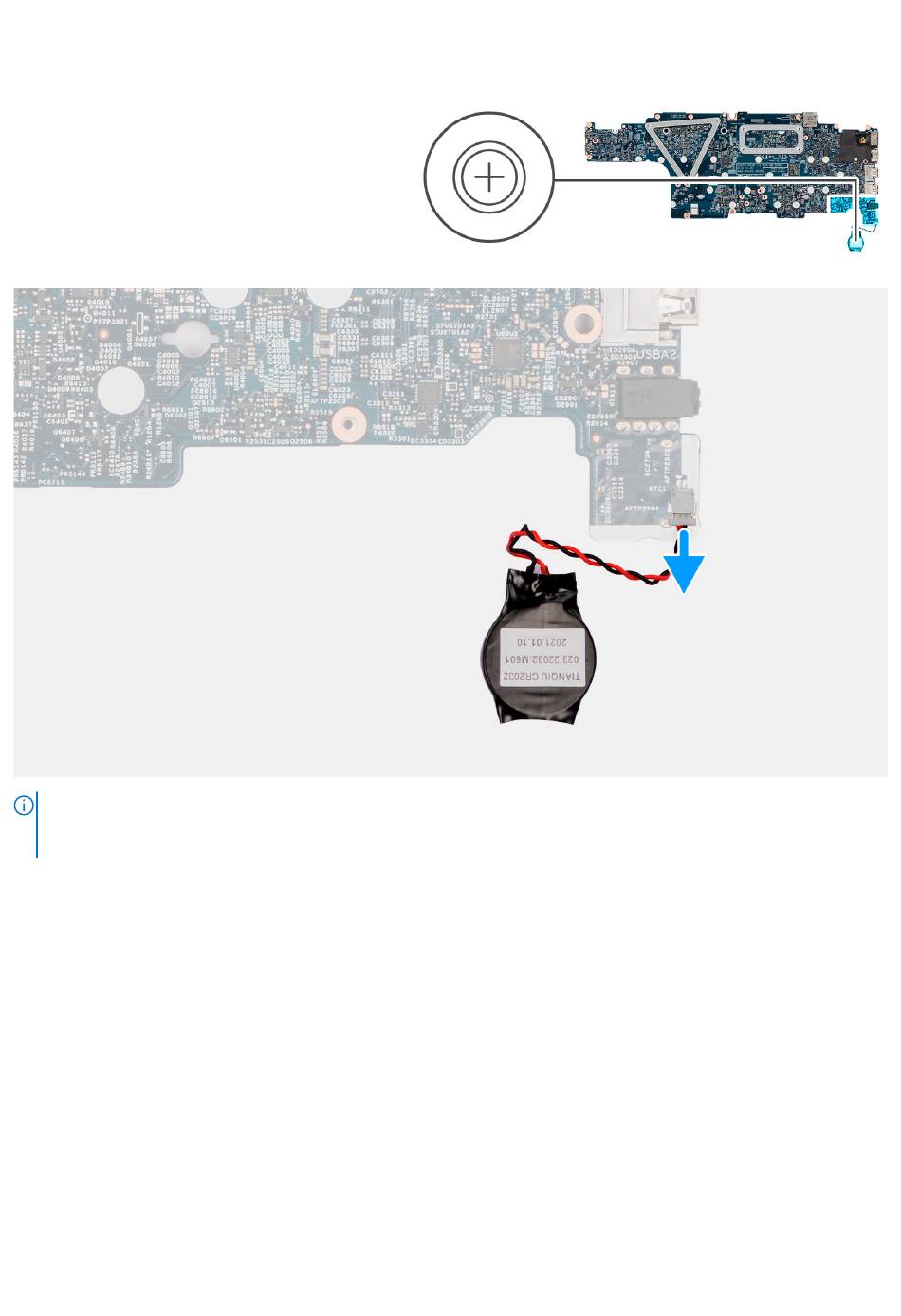

13. Hebeln Sie die Knopfzellenbatterie aus der Handauflagenbaugruppe und entfernen Sie das Kabel aus den Kabelführungen auf der
Handauflagenbaugruppe.
Entfernen und Einbauen von Komponenten
65
