Abbildung 6. M.2-2230-Solid-State-Laufwerk mit Halterung
Schritte
1. Entfernen des M.2-2230-Solid-State-Laufwerks ohne Halterung:
a. Entfernen Sie die M2x4-Schraube, mit der das M.2-2230-Solid-State-Laufwerk an der Hauptplatine befestigt ist.
b. Schieben Sie das M.2-2230-SSD-Laufwerk schräg aus dem SSD-Steckplatz auf der Hauptplatine und entfernen Sie es.
2. Entfernen des M.2-2230-Solid-State-Laufwerks mit Halterung:
a. Entfernen Sie die beiden M2x3-Schrauben, mit denen die Halterung des Solid-State-Laufwerks an der Hauptplatine befestigt ist.
b. Entfernen Sie die Solid-State-Laufwerkshalterung von der Hauptplatine.
ANMERKUNG:
Sie sie wieder an der SSD-Laufwerkhalterung.
c. Entfernen Sie die M2x4-Schraube, mit der das M.2-2230-Solid-State-Laufwerk an der Hauptplatine befestigt ist.
d. Schieben Sie das M.2-2230-SSD-Laufwerk schräg aus dem SSD-Steckplatz auf der Hauptplatine und entfernen Sie es.

Entfernen der M.2-2230-SSD-Laufwerkshalterung

Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie die SIM-Karte.
3. Entfernen Sie die microSD-Karte.
4. Entfernen Sie die Bodenabdeckung.
Info über diese Aufgabe

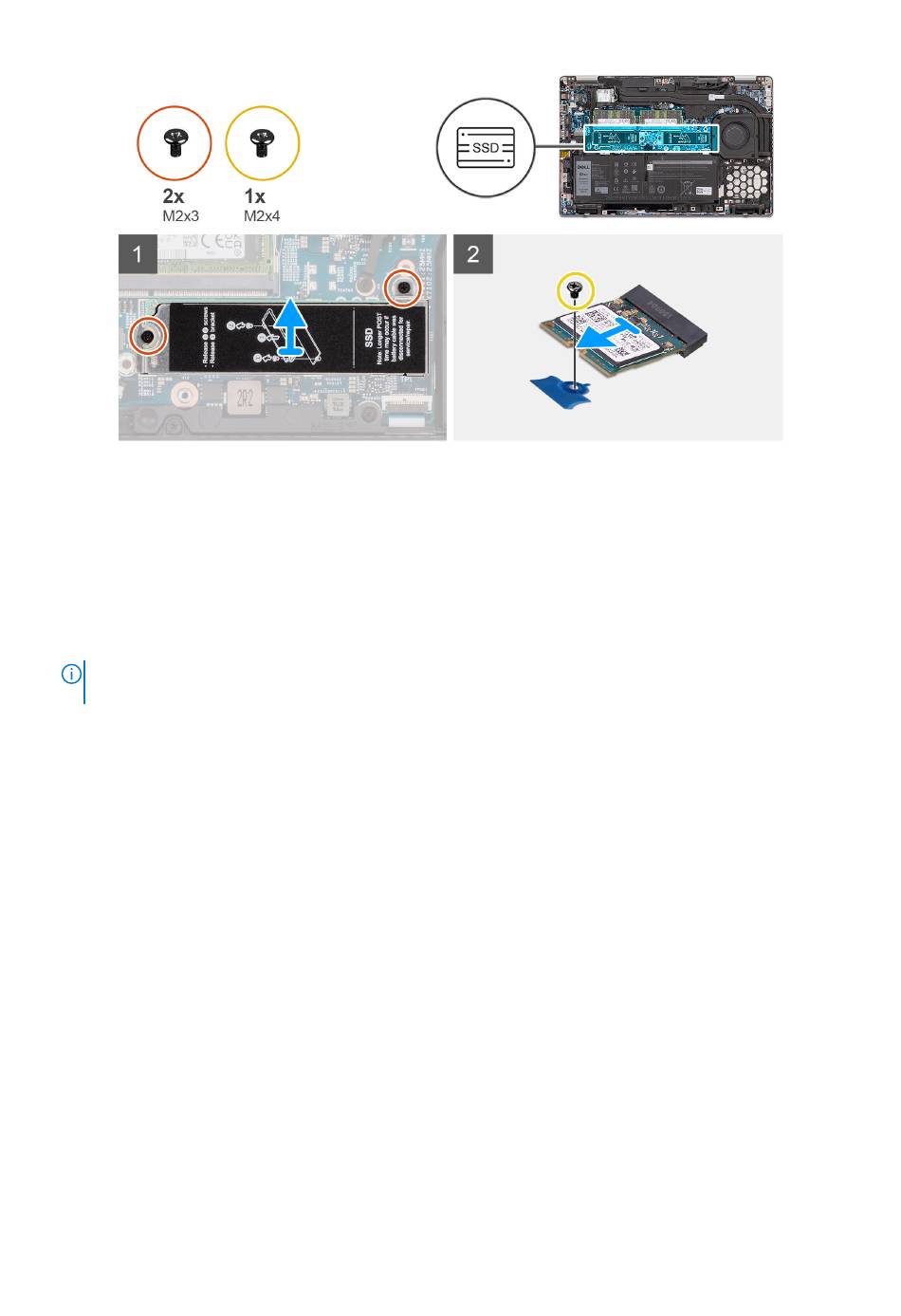

Die folgenden Abbildungen zeigen die Position der M.2-2230-SSD-Laufwerkshalterung und stellen das Verfahren zum Entfernen bildlich
dar.
Wenn die Wärmefalle über dem SSD-Laufwerk von der SSD-Laufwerkhalterung abgetrennt wird, befestigen
Vor der Arbeit an Komponenten im Inneren des Computers.
