Schritte
1. Lösen Sie die Antennenkabel aus den Kabelführungen auf dem inneren Montagerahmen.
2. Bei Computern mit Fingerabdruckleser:
a. Entfernen Sie die Schraube (M2x4), mit der die Halterung des Fingerabdrucklesers am inneren Montagerahmen befestigt ist.
b. Trennen Sie das Lautsprecherkabel vom Anschluss auf der Hauptplatine und entfernen Sie das Lautsprecherkabel aus den
Kabelführungen am inneren Montagerahmen.
c. Entfernen Sie die elf M2x3-Schrauben, mit denen der innere Montagerahmen an der Hauptplatine und der Handauflagenbaugruppe
befestigt ist.
3. Bei Computern mit Netzschalter:
a. Trennen Sie das Lautsprecherkabel vom Anschluss auf der Hauptplatine und entfernen Sie das Lautsprecherkabel aus den
Kabelführungen am inneren Montagerahmen.

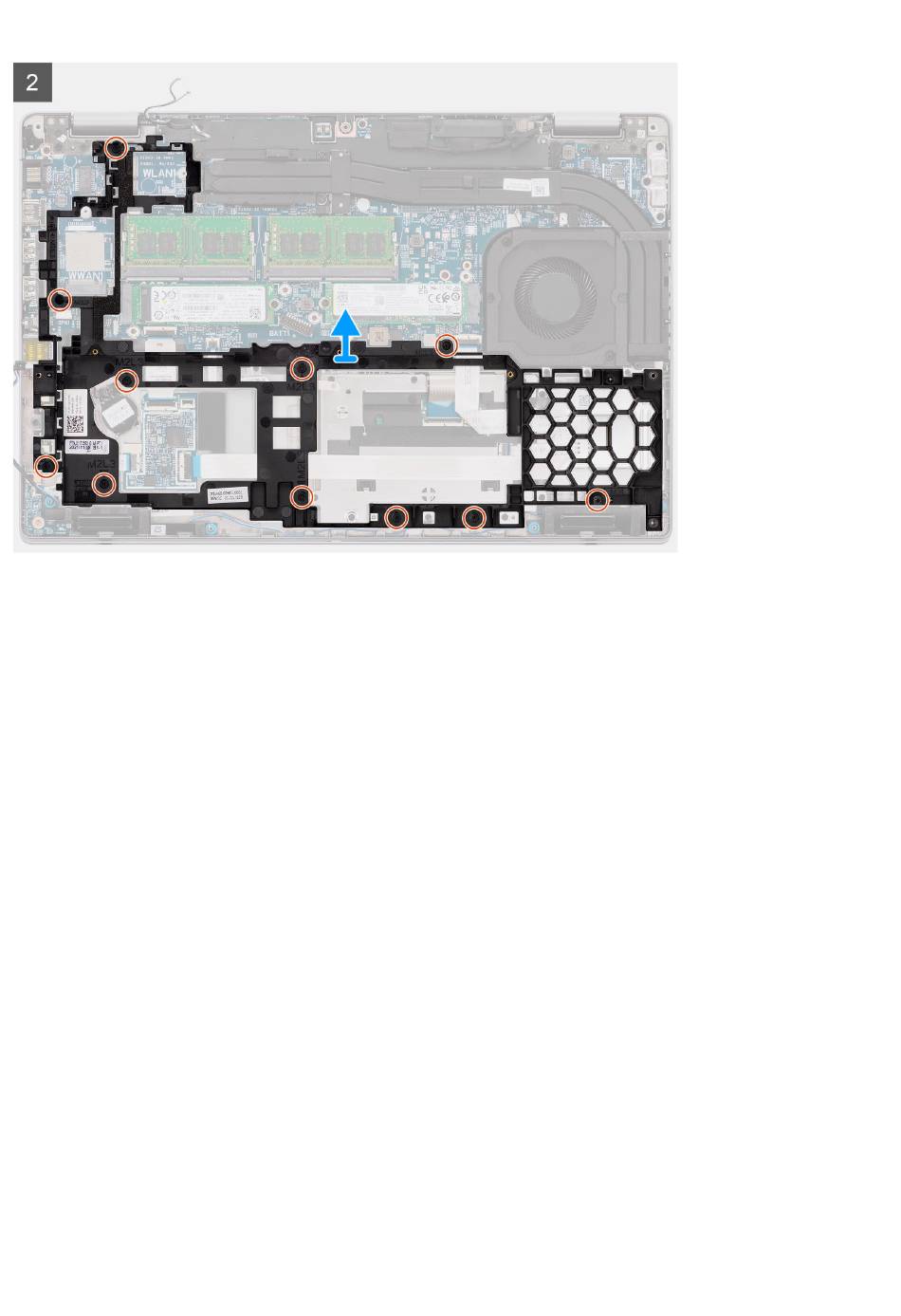

b. Entfernen Sie die zwölf Schrauben (M2x3), mit denen der innere Montagerahmen an der Hauptplatine und der
Handauflagenbaugruppe befestigt ist.
4. Heben Sie den inneren Montagerahmen von der Hauptplatine und der Handauflagenbaugruppe ab.

Installieren des inneren Montagerahmens

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Position des inneren Montagerahmens und stellt das Verfahren zum Einbauen bildlich dar.
