3. INSTRUCCIONES DE USO
El dispositivo está diseñado para triturar ramas, arbustos,
malas hierbas, brotes y pastos largos cuyo diámetro no
exceda el valor dado en la tabla de la ficha técnica.
El usuario es responsable de los daños derivados de un
uso inadecuado del aparato.

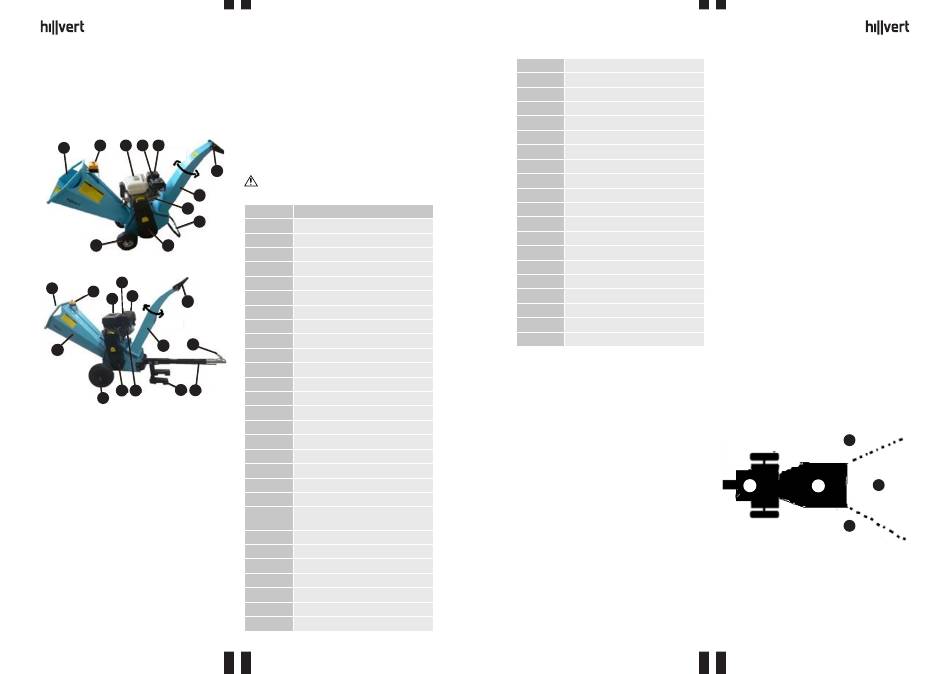

3.1. DESCRIPCIÓN DEL APARATO
HT-HECTOR 212T
2 3 4 5
1
180 [ ° ]
13
12
8
9
6 7
HT-HECTOR 212T
4
1
2
5
3
13
180 [ ° ]
11
12
14
9
7 8 10
6
1. Apertura de carga
2. Interruptor de avería
3. Depósito de combustible
4. Amortiguador
5. Filtro de aire
6. Rueda
7. Cubierta de la cinta de transmisión
8. Carcasa del cilindro (bloque)
9. Soporte
10. Mango de transporte
11. Conector del mango de transporte
12. Canaleta de salida
13. Rendija de salida con regulación de ángulo
14. Embudo de carga
3.2. PREPARACIÓN PARA LA PUESTA EN MARCHA
LUGAR DE TRABAJO:
El dispositivo debe usarse fuera de ambientes cerrados,
en una superficie estable, horizontal y uniforme,
preferentemente sobre el césped o en el suelo. No colocar
la máquina sobre hormigón, asfalto ni en otras superficies
duras, ya que las virutas y otros residuos expulsados por la
máquina pueden rebotar y resultar peligrosos.
48
ES
Condiciones de trabajo
Antes de triturar se debe revisar el material y asegurarse
de que haya suficiente espacio por encima del dispositivo
para poder cargar el material. Para reducir al mínimo el
traslado del material procesado, se recomienda que el
puesto de trabajo se encuentre lo más cerca posible del
lugar donde se usarán las virutas. Se debe mantener una
distancia segura del área de salida de virutas y, además,
comprobar que todas las personas ajenas, niños, animales
u objetos de valor estén a una distancia segura del área de
salida de virutas
MONTAJE DE LA MÁQUINA
¡ATENCIÓN! El despiece de este producto se
encuentra en las últimas páginas de las instrucciones
p. 59.
N° de pieza Descripción
1 Base
2 Eje de la rueda
3 Cuchilla
4 Rueda
5 Disco interno de protección de la cinta
6 Embrague
7 Cojinete
8 Rodillo
9 Separador / limitador 42x9x5
10 Funda de la cinta
11 Marco de sujeción del rodamiento
12 Rodillo
13 Arandela de goma
14 Pata de soporte
15 Pivote de tornillo
16 Pivote en forma de letra B
17 Sujeción del mango de transporte
18 Mango de transporte
19 Conector del mango de transporte
20 Canaleta de salida
21 Extremo regulado de la canaleta de
salida
22 Sujeción del motor
23 Embudo de carga
24 Cinta
28 Cadena
29 Cuchillas inferiores
31 Motor
38 Tornillo hexagonal M10X24
02.03.2020
39 Arandela Ø25
40 Tuerca abierta M25
41 Pivote
42 Tuerca de bloqueo M10
43 Tornillo hexagonal M10X8
44 Interruptor de avería
45 Tapa del conmutador
46 Tornillo de cabeza cilíndrica M6x60
47 Marco del conmutador
48 Cubierta de protección
49 Racor de goma
50 Tornillo hexagonal M6x16
51 Arandela Ø12
52 Muelle Ø16x80x1,5
53 Tuerca M12
54 Tornillo hexagonal M8x12
55 Perilla de regulación
60 Cojinete
61 Brida
62 Cubierta del rodamiento
¡ ATENCIÓN! Antes de poner en marcha el dispositivo, se
deben llenar los depósitos de aceite y de combustible de
acuerdo con las instrucciones de uso.
Verter aceite de motor
Colocar la máquina sobre una superficie plana y
desenroscar el tapón del depósito de aceite. Verter el aceite
del motor hasta alcanzar el nivel superior en la varilla.
Verter combustible
El dispositivo es impulsado por un motor de cuatro tiempos
y se alimenta con gasolina sin plomo. Desenroscar el tapón
del depósito de combustible y verter la gasolina (usar un
embudo), teniendo cuidado de no derramar el líquido
o de exceder el nivel máximo de gasolina. El depósito
debe llenarse hasta un nivel que permita ver el filtro de
combustible.

3.3. MANEJO DEL APARATO

¡ATENCIÓN! Antes de poner en marcha el dispositivo, se
debe verter aceite de motor y combustible. El dispositivo
viene sin aceite de motor ni combustible.
Encendido y apagado
1. Coloque el producto en una superficie lisa y seca,
sujete las ruedas delanteras con el freno y asegúrese
de que no sea posible mover la máquina.
2. Asegúrese de que la válvula de entrada de
combustible se encuentre en posición ON.
02.03.2020
ES
3. Mueva la palanca de control de la succión a la
posición CHOKE (solo con el motor frío).
4. Mueva la palanca de control del acelerador a la
posición FAST.
5. Arranque: Coloque el interruptor de encendido
en posición ON. Agarre el mango del estárter y
tire lentamente de él hasta notar una resistencia.
Espere hasta que el cordel se retraiga ligeramente,
y después tire rápidamente de él para encender el
motor.
6. Arranque eléctrico: Gire y mantenga la llave en la
posición inicial hasta que el motor se encienda. A
continuación, deje que la llave vuelva a la posición
de trabajo.
7. Cuando el motor se encienda y funcione con fluidez,
mueva la palanca de succión a la posición RUN.
8. Si la trituradora ha arrancado con el motor frío,
caliéntelo colocando la palanca del acelerador a
la mitad, y después de 3–4 minutos, incremente la
velocidad.
9. Para finalizar el trabajo, coloque el acelerador en
IDLE y después coloque el interruptor de encendido
en posición OFF. En caso de haber realizado un
arranque eléctrico, gire la llave a la posición OFF.
10. Para apretar los tornillos de ajuste y mantener el
interruptor de final de carrera cerrado.
TRITURACIÓN
¡ATENCIÓN! Antes de usar el dispositivo, se debe
comprobar su funcionamiento sin material a triturar. Si el
dispositivo no emite ningún sonido sospechoso y no hay
fugas, se puede continuar su uso.
1. Insertar lentamente el material en la tolva de
alimentación. No poner demasiado a la vez.
2. Si es necesario, se debe usar un pedazo largo del
material a triturar para empujar la carga. ¡ATENCIÓN!
No se debe poner las manos u otras partes del
cuerpo en la tolva de alimentación. ATENCIÓN:
Debido a la posibilidad de que salten trozos de
madera, cargue la trituradora de pie a un lado del
aparato.
VISTA EN PLANTA
D
C
A B
D
A. motor
B. embudo de carga
C zona de rebote
D. zona del operario
Instrucciones de uso
• Se debe cargar el material lentamente. Si el motor
hace un ruido inusual, significa que el material se
está cargando demasiado rápido.
• Las raíces y otros materiales sucios dañarán las
cuchillas o las dejarán desafiladas.
49
