UWAGA! Pomimo iż urządzenie zostało
zaprojektowane tak aby było bezpieczne, posiadało
odpowiednie środki ochrony oraz pomimo użycia
dodatkowych elementów zabezpieczających
użytkownika, nadal istnieje niewielkie ryzyko
wypadku lub odniesienia obrażeń w trakcie pracy
z urządzeniem. Zaleca się zachowanie ostrożności i
rozsądku podczas jego użytkowania.
3. ZASADY UŻYTKOWANIA
Urządzenie przeznaczone jest do rozdrabniania gałęzi,
krzewów, chwastów, pędów i długich traw o średnicy
nieprzekraczającej wartości podanej w tabeli danych
technicznych.
Odpowiedzialność za wszelkie szkody powstałe w
wyniku użytkowania niezgodnego z przeznaczeniem
ponosi użytkownik.

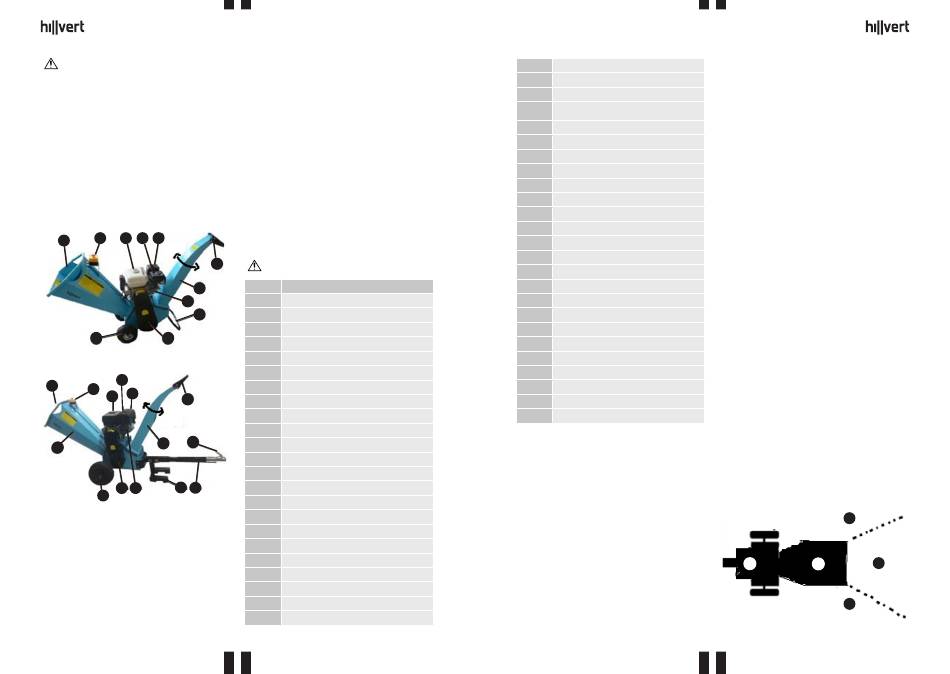

3.1. GERÄTEBESCHREIBUNG
HT-HECTOR 212T
2 3 4 5
1
180 [ ° ]
13
12
8
9
6 7
HT-HECTOR 212T
4
1
2
5
3
13
180 [ ° ]
11
12
14
7 8 9 10
6
1. Otwór załadowczy
2. Wyłącznik awaryjny
3. Zbiornik paliwa
4. Tłumik
5. Filtr powietrza
6. Koło
7. Osłona paska transmisyjnego
8. Obudowa cylindra (blok)
9. Podpora
10. Uchwyt transportowy
11. Złącze uchwytu transportowego
12. Rynna wylotowa
13. Szczelina wylotowa z regulacją kąta
14. Lej załadowczy
20
PL
3.2. PRZYGOTOWANIE DO PRACY
UMIEJSCOWIENIE URZĄDZENIA
Urządzenie należy użytkować poza zamkniętymi
pomieszczeniami na stabilnym, poziomym,
podłożu, a najlepiej na trawie lub ziemi. Nie ustawiać
maszyny na betonie, asfalcie innych twardych
powierzchniach, ponieważ wióry oraz inne pozostałości
wyrzucone przez maszynę mogą odbić się od nich i
powodować zagrożenie.
WARUNKI PRACY
Przejrzeć materiał, który przeznaczony jest do rozdrabniania
i upewnić, że nad urządzeniem jest odpowiednio dużo
miejsca, aby ładować materiał. Zaleca się wybrać miejsce
pracy jak najbliżej miejsca wykorzystania wiórów. Ograniczy
to konieczność dźwigania materiału przerobionego do
minimum. Należy utrzymywać bezpieczny dystans od
strefy wyrzutu wiórów. Upewnić się, że wszystkie osoby
postronne, dzieci, zwierzęta lub wartościowe przedmioty
również znajdują się w bezpiecznej odległości od strefy
wyrzutu wiórów.
MONTAŻ URZĄDZENIA
UWAGA! Rysunki złożeniowe produktu znajdują się
na końcu instrukcji (str. 59).
Numer Nazwa elementu
1 Baza
2 Oś koła
3 Nóż
4 Koło
5 Wewnętrzna płyta ochrony paska
6 Sprzęgło
7 Łożysko
8 Rolka
9 Przekładka/ rozpórka 42x9x5
10 Osłonka paska
11 Rama mocująca łożysko
12 Wałek/ rolka
13 Gumowa podkładka
14 Stopa podpierająca
15 Sworzeń śruby
16 Sworzeń w kształcie litery B
17 Mocowanie uchwytu transportowego
18 Uchwyt transportowy
19 Złącze uchwytu transportowego
20 Rynna wylotowa
21 Regulowane zakończenie rynny wylotowej
22 Mocowanie silnika
23 Lej załadowczy
02.03.2020
24
28
równym
29
31
38 M10x24 śruba sześciokątna
39
40
41
42
43 M10x8 śruba sześciokątna
44
45
46 M6x60 śruba z łebkiem gniazdowym
47
48
49
50 M6x16 śruba sześciokątna
51
52
53
54 M8x12 śruba sześciokątna
55
60
61
62
UWAGA! Przed uruchomieniem urządzenia zależy napełnić
zbiorniki oleju i paliwa zgodnie z instrukcją obsługi.
Wlewanie oleju silnikowego
Postawić maszynę na płaskiej powierzchni i odkręcić korek
zbiornika oleju. Uzupełnić olej silnikowy, aż do górnego
poziom na miarce bagnetu. Nie przelewać ponad ten
poziom.
Wlewanie paliwa
Urządzenie napędzane
czterosuwowego zasilanego
Odkręcić korek zbiornika paliwa i wlać benzynę (do
wlania paliwa należy użyć lejka), zwracając uwagę aby nie
rozlać płynu lub nie przekroczyć maksymalnego poziomu
benzyny. Zbiornik powinien być napełniony do takiego
poziomu aby filtr paliwa był widoczny.
02.03.2020
PL
3.3. PRACA Z URZĄDZENIEM
Pasek
UWAGA! Przed uruchomieniem urządzenia należy wlać
olej silnikowy oraz paliwo. Urządzenie jest dostarczane bez
Łańcuch
wlanego oleju silnikowego jak również paliwa.
Dolne ostrze
Uruchamianie i wyłączanie
Silnik
1. Należy ustawić produkt na płaskim, suchym podłożu,
a następnie zatrzymać przednie koła za pomocą
hamulca i upewnić się, że maszyna nie da się
przesunąć.
Ø25 podkładka
2. Upewnić się ,że zawór dopływu paliwa znajduje się w
M25 otwarta nakrętka pozycji „ON".
3. Przesunąć dźwignię sterowania ssaniem w położenie
Sworzeń
„CHOKE" (tylko przy zimnym silniku).
4. Przesunąć dźwignię sterowania przepustnicą do
M10 nakrętka blokująca
pozycji „FAST".
5. Rozruch: Ustawić wyłącznik zapłonu w pozycji „ON".
Chwycić uchwyt rozrusznika i powoli pociągnąć do
Wyłącznik awaryjny
uczucia oporu. Poczekać, aż linka nieco się wciągnie,
a następnie szybko pociągnąć za linkę by uruchomić
Pokrywa przełącznika
silnik.
6. Rozruch elektryczny: Obrócić i przytrzymać kluczyk
w pozycji początkowej, aż silnik się uruchomi.
Ramka przełącznika
Następnie pozwolić aby kluczyk powrócił do pozycji
roboczej.
Zasłona ochronna
7. Gdy silnik się uruchomi i będzie płynnie działał,
Złączka gumowa
należy przesunąć dźwignię ssania do pozycji „RUN".
8. Jeżeli rębak startował na zimnym silniku należy
rozgrzać silnik ustawiając dźwignię przepustnicy
w połowie, a po około 3-4 minutach zwiększyć
Ø12 podkładka
prędkość.
Ø16x80x1,5 sprężyna
9. Aby zakończyć pracę należy ustawić przepustnicę
na „IDLE" a następnie ustawić wyłącznik zapłonu w
M12 nakrętka
pozycji „OFF". Przy rozruchu elektrycznym należy
obrócić kluczyk do pozycji „OFF".
10. Dokręcić regulowane śruby aby utrzymać wyłącznik
Pokrętło regulacji
krańcowy w obiegu zamkniętym.
Łożysko
ROZDRABNIANIE
UWAGA! Przed rozpoczęciem pracy z urządzeniem
Kołnierz
należy przetestować działanie urządzenie bez materiału
Osłona łożyska
rozdrabnianego. Jeśli urządzenie nie wydaje żadnych
podejrzanych dźwięków oraz nie występują żadne wycieki,
można kontynuować pracę.
1. Powoli włożyć materiał do leja załadowczego. Nie
wkładać zbyt dużej ilości na raz.
2. Jeśli to konieczne należy użyć długiego kawałka
materiału rozdrabnianego do popchnięcia wsadu.
UWAGA! Nie wolno wkładać rąk ani innych części
ciała do leja załadowczego. UWAGA: Ze względu na
możliwość odbicia drewna, rębak należy ładować
stojąc z boku urządzenia.
jest za pomocą silnika
WIDOK Z GÓRY
benzyną bezołowiową.
A
D
C
B
D
