For 230 V:
Den innebygde elektroniske kretsen „SSB electronic" for
jevn start/brems sørger for jevn start når det elektriske
verktøyet skrus på, i tillegg til rask stopptid på ca. 7 sek.
når det elektriske verktøyet skrus av.
Justering av saksen
Under transport, de fleste justeringer og utbytting av verktøy
anbefaler vi at du bruker en fraktekjerre og at du støtter
det elektriske verktøyet med trebjelker som er godt festet.
Før du kan justere saksen må du sette av og merke det
skåret, skjøten eller sporet du skal kappe på arbeidsstykket.
Gjør det følgende for å sjekke at skalene er korrekt stilt inn
fra fabrikken:
– legg saksen på arbeidsstykket;
– frigjør låsehåndtaket (15);
– still inn kappedybden til „0" ved hjelp av håndhjulet (12);
– still glidelinjalen (11) til 30° vinkel;
– sett freseenheten til 30° - se beskrivelse i avsnittet
„Justering av kapping av takstoler";
– vri kappehodet i arbeidsretningen ved hjelp av nøkkelen
(16); skjærekantene til bladene må være på linje med
overflaten til arbeidsstykket.
Hvis du må omjustere finner du ut „0" posisjonen ved
å vri kappehodet og justere kappedybden samtidig.
Løsne begge skruene (17) til skalaen (18), still inn „0"
merket mot glidelinjalen og stram til skruene på nytt.

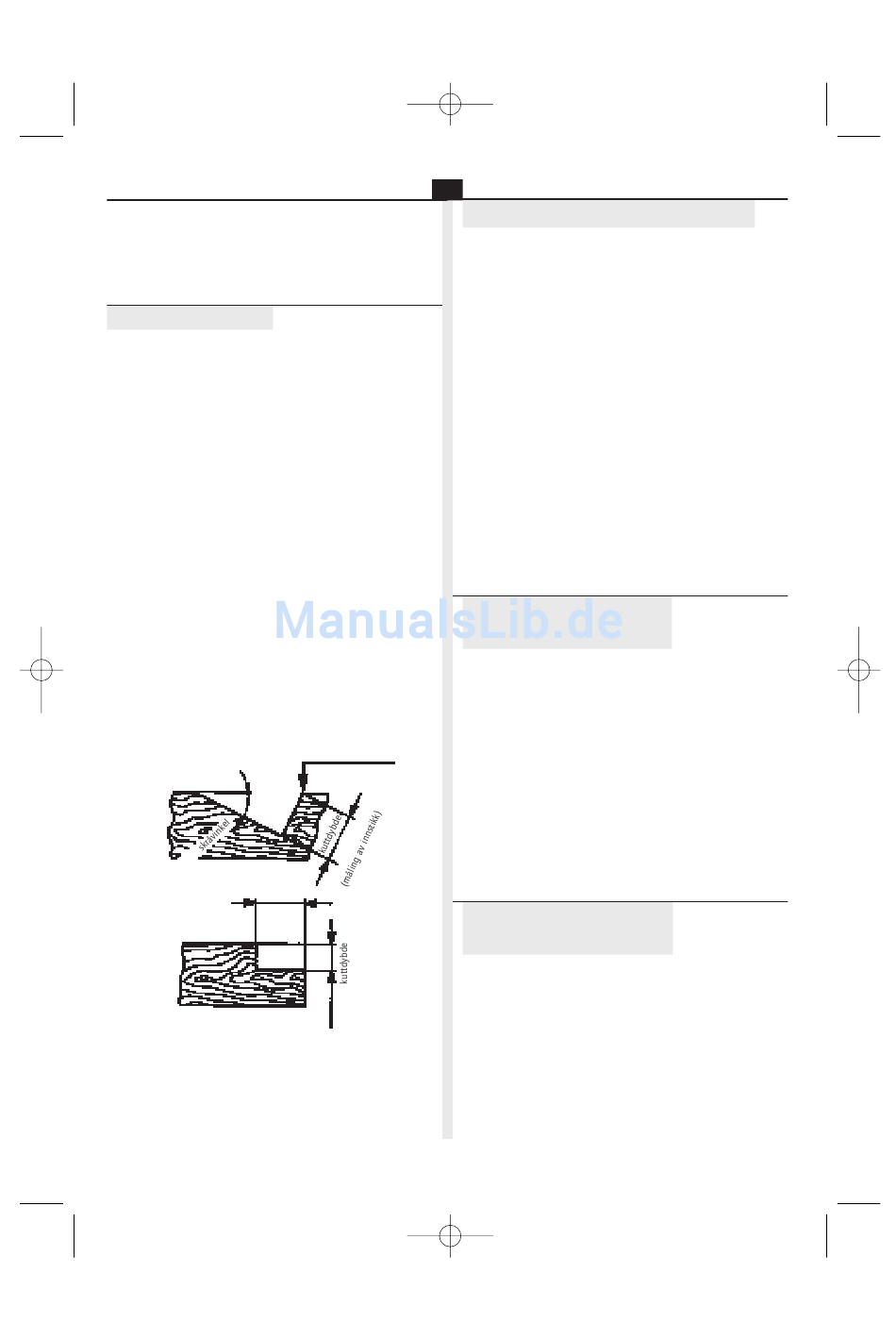

Vinkelen og kappedybden (målt mot retningen til
stikkbevegelsen) avgjøres fra omrisset til takstolen eller
merket på arbeidsstykket.
kappehodets bredde
N
Justering for kapping av takstoler
– installer kappehodet for takstoler (se Figur 3);
– skyv inn parallellgjerdet (13) ved siden av kappehodet
(Figurene 1 og 2)
– still glidelinjalen (11) til ønsket vinkel i forhold til
– løsne begge låsehåndtakene (20/21) på hengslene,
– still inn ønsket kappedybde (målt mot retningen til
– skyv den justerbare pekeren (14) i henhold til skalaen.
– sjekk justeringen av saksen og stram til alle
– rett inn styreskinnen (tilbehør) eller en rett lekter parallelt
Justering for kapping av
skjøter eller spor
– still freseenheten til utgangsposisjonen med 0° vinkel;
– installer det flate kappehodet (se Figur 3);
– skyv inn parallellgjerdet (13) ved siden av kappehodet
– still glidelinjalen (11) til posisjonen „Abplatten";
hakkets avmerkede kant
– inn ønsket kappedybde ved hjelp av håndhjulet (15)
– rett inn den justerbare pekeren (14) med riktig side
– sjekk justeringen av saksen og stram til alle festeanordninger;
– rett inn styreskinnen (tilbehør) eller en rett lekter parallelt
Justering for arbeid med
styreskinnen (tilbehør)
– rett inn styreskinnen (22) med den avmerkede linjen
– plasser saksen med parallellgjerdet (13) på styreskinnen;
– løsne alle fire håndskruene (19);
– skyv saksen til en slik posisjon at den tidligere justerte
– stram så til alle fire vingeskruene.
Hvis det ikke er nok plass til styreskinnen på arbeidsstykket
kan du også montere parallellgjerdet på motsatt (venstre)
side av saksen.
52
og trykk det så langt inn at du kan feste det med alle
de fire vingeskruene (19);
takstolen (f.eks. 30°);
skråstill freseenheten (til f.eks. 30° vinkel), og fest
deretter begge låsehåndtakene;
stikkbevegelsen) i følge skalaen (f.eks. 50 mm) ved hjelp
av håndhjulet (12) etter at du har løsnet låsehåndtaket
(15), og fest på nytt stangen når du har fullført justeringen;
Dette avhenger av den vinkelen du har stilt inn (f.eks. 30°);
festeanordninger;
med den avmerkede linjen og fest den til arbeidsstykket.
og fest det godt med de fire håndskruene (19);
etter at du har løsnet låsehåndtaket (15), og fest på
nytt stangen når du har fullført justeringen;
av kappehodet;
med den avmerkede linjen og fest den til arbeidsstykket.
og fest den til arbeidsstykket;
pekeren på saksen er på linje med den avmerkede linjen;
(Figurene 1 og 2)
(Figurene 1 og 2)
(Figur 4)
