che impedisce un avvio involontario deve essere per prima
cosa sbloccato. Per fare ciò, premere contemporaneamente
il bottone di sganciamento (28) e l'attuatore di
commutazione (6) sulla maniglia.
Entrambe le protezioni di sicurezza dell'elettroutensile
sono amovibili, con una corsa del pendolo; coprono
l'utensile da taglio al di fuori dell'area di taglio durante il
lavoro e si ritraggono automaticamente nelle loro posizioni
di riposo alla fine delle operazioni di lavoro. La protezione
interna del pendolo (7) può essere aperto mediante la
maniglia oscillante (8).
Il deflettore di trucioli (9) è regolabile al fine di permettere
il miglior controllo possibile dello scarico dei trucioli per
qualunque possibile disposizione dell'intagliatrice. Inoltre,
il deflettore di trucioli può sostenere la protezione esterna
del pendolo (10) in posizione aperta durante la sostituzione
degli utensili da taglio.
La regolazione della profondità di taglio e dell'angolo
della falsa squadra è resa possibile dal righello scorrevole
(11) e dalla ruota a mano (12).
Una ulteriore regolazione è fornita dalla guida di parallela
(13) e dall'indice regolabile (14).
Per 230 V:
Il circuito elettronico incorporato ad avvio/arresto soffice
„SSB electronic" garantisce un avvio morbido all'accensione
dell'elettroutensile, e un breve tempo di arresto di circa
7 secondi allo spegnimento dell'elettroutensile.
Regolazione dell'intagliatrice
Per il trasporto e per la maggioranza dei lavori di regolazione
e per la sostituzione degli utensili, si raccomanda di usare
un carrello di trasporto e di supportare l'elettroutensile con
vincoli di travi di legno adatti in posizioni fisse.
Anche prima della regolazione dell'intagliatrice, l'incisione,
incastro piatto o scanalatura da tagliare devono essere
stabilite e segnate sul pezzo da lavorare.
Per controllare il posizionamento corretto delle righe
graduate prefissate in fabbrica, svolgere le seguenti
operazioni:
– Posizionare l'intagliatrice sul pezzo da lavorare;
– Sbloccare la leva di bloccaggio (15);
– Fissare la profondità di taglio a „0" mediante la ruota
a mano (12);
– Fissare il righello scorrevole (11) a un angolo di
inclinazione della falsa squadra di 30°;
– Inclinare l'unità di macinazione a 30° - vedere la
descrizione nella sezione „Regolazione per il taglio
di incastri in travi da tetto";
– Ruotare la testa di taglio nella direzione di lavoro usando
la chiave esagonale (16); i taglienti delle lame devono
essere allineati con la superficie del pezzo da lavorare.
Se è necessario effettuare una ulteriore regolazione,
I
determinare con un segno la posizione „0" ruotando
la testa di taglio e regolando contemporaneamente
la profondità di taglio. Allentare entrambe le viti (17)
del righello graduato (18), posizionare il segno „0" verso
il righello scorrevole e restringere le viti.
L'angolo di inclinazione della falsa squadra e la profondità
di incisione (misurata nella direzione del movimento di
tuffo) vanno determinati dal profilo dell' incastro della
trave da tetto o dell'incisione segnata sul pezzo da lavorare.

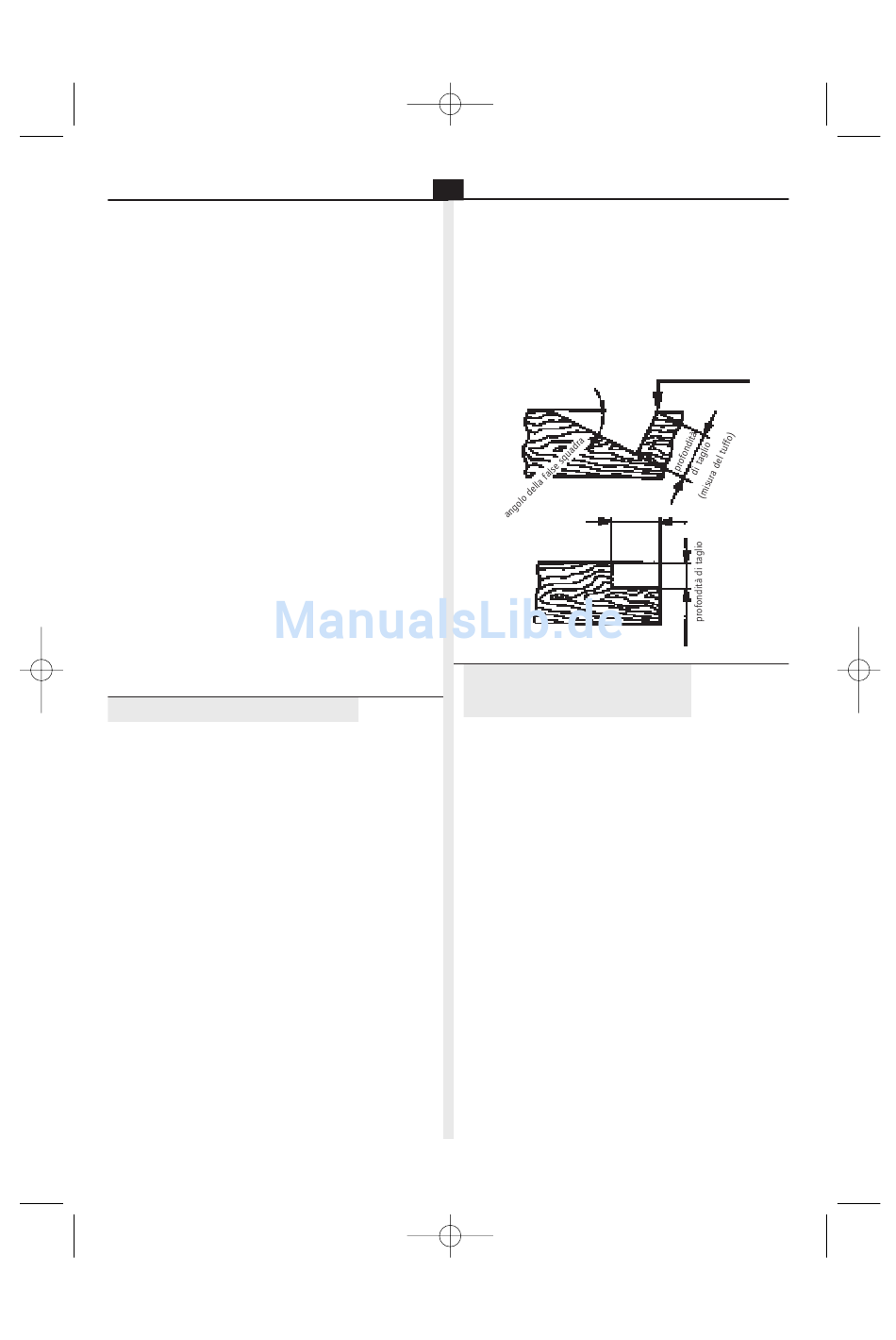

Regolazione per il taglio
di incastri in travi da tetto
(Figure 1 e 2) Installare la testa da taglio di incastri di travi da tetto
(vedere la figura 3);
– Inserire la guida parallela (13) adiacente alla testa di
taglio e spingerla a una distanza tale da permetterne
un fissaggio con tutte e quattro le viti a galletto (19);
– Regolare il righello scorrevole (11) sull'angolo voluto
dell' incastro della trave da tetto (es. 30°);
– Allentare entrambe le leve di bloccaggio (20/21) sui
punti di fissaggio dei cardini, inclinare l'unità di
macinazione (es. a un angolo di inclinazione della falsa
squadra di 30°) e riserrare entrambe le leve di bloccaggio;
– Regolare la profondità di incisione desiderata (misurata
nella direzione del movimento di tuffo) secondo la scala
(es. 50 mm) mediante la ruota a mano (12) dopo avere
allentato la leva di bloccaggio (15) e riserrare la leva a
completamento della regolazione;
– Fare scorrere l'indice regolabile (14) secondo la sua scala,
a seconda dell'angolo di inclinazione della falsa squadra
regolato (es. 30°);
– Controllare la regolazione dell'intagliatrice e che tutti ali
elementi di fissaggio siano stretti;
– Allineare la rotaia guida (accessoria) o un assicella
diritta parallelamente alla linea segnata e fissarla al
pezzo da lavorare.
35
bordo segnato dell'incisione
larghezza della
testa di taglio
(Figure 1 e 2)
