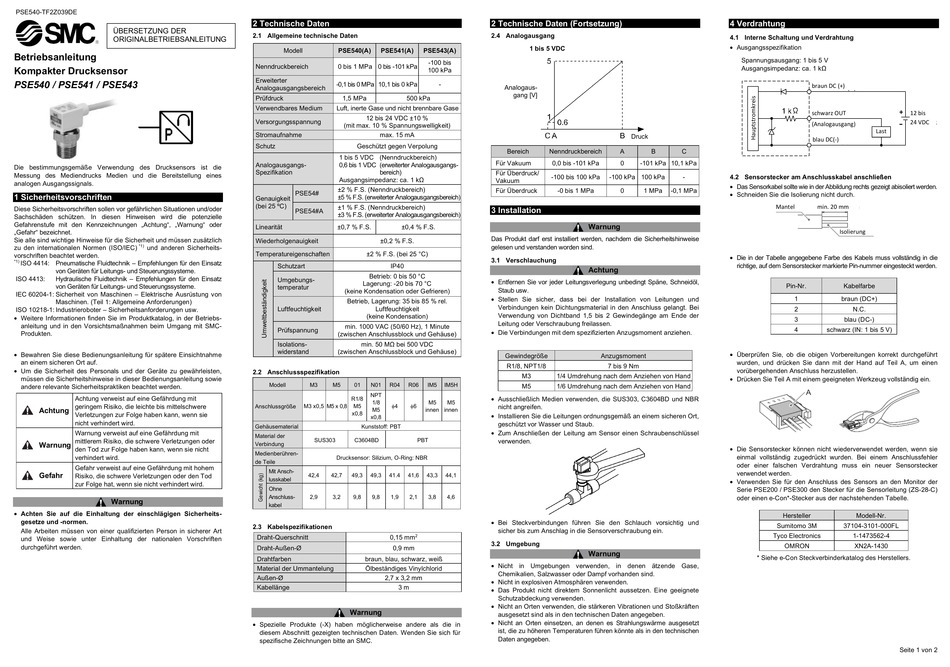

SMC PSE540 Betriebsanleitung

PSE540-TF2Z039DE
ÜBERSETZUNG DER
ORIGINALBETRIEBSANLEITUNG
Betriebsanleitung
Kompakter Drucksensor
PSE540 / PSE541 / PSE543
Die bestimmungsgemäße Verwendung des Drucksensors ist die
Messung des Mediendrucks Medien und die Bereitstellung eines
analogen Ausgangssignals.
1 Sicherheitsvorschriften
Diese Sicherheitsvorschriften sollen vor gefährlichen Situationen und/oder
Sachschäden schützen. In diesen Hinweisen wird die potenzielle
Gefahrenstufe mit den Kennzeichnungen „Achtung", „Warnung" oder
„Gefahr" bezeichnet.
Sie alle sind wichtige Hinweise für die Sicherheit und müssen zusätzlich
zu den internationalen Normen (ISO/IEC) *1) und anderen Sicherheits-
vorschriften beachtet werden.
*1) ISO 4414: Pneumatische Fluidtechnik – Empfehlungen für den Einsatz
von Geräten für Leitungs- und Steuerungssysteme.
ISO 4413: Hydraulische Fluidtechnik – Empfehlungen für den Einsatz
von Geräten für Leitungs- und Steuerungssysteme.
IEC 60204-1: Sicherheit von Maschinen – Elektrische Ausrüstung von
Maschinen. (Teil 1: Allgemeine Anforderungen)
ISO 10218-1: Industrieroboter – Sicherheitsanforderungen usw.
• Weitere Informationen finden Sie im Produktkatalog, in der Betriebs-
anleitung und in den Vorsichtsmaßnahmen beim Umgang mit SMC-
Produkten.
• Bewahren Sie diese Bedienungsanleitung für spätere Einsichtnahme
an einem sicheren Ort auf.
• Um die Sicherheit des Personals und der Geräte zu gewährleisten,
müssen die Sicherheitshinweise in dieser Bedienungsanleitung sowie
andere relevante Sicherheitspraktiken beachtet werden.
Achtung verweist auf eine Gefährdung mit
geringem Risiko, die leichte bis mittelschwere
Achtung
Verletzungen zur Folge haben kann, wenn sie
nicht verhindert wird.
Warnung verweist auf eine Gefährdung mit
mittlerem Risiko, die schwere Verletzungen oder
Warnung
den Tod zur Folge haben kann, wenn sie nicht
verhindert wird.
Gefahr verweist auf eine Gefährdung mit hohem
Gefahr
Risiko, die schwere Verletzungen oder den Tod
zur Folge hat, wenn sie nicht verhindert wird.
Warnung
• Achten Sie auf die Einhaltung der einschlägigen Sicherheits-
gesetze und -normen.
Alle Arbeiten müssen von einer qualifizierten Person in sicherer Art
und Weise sowie unter Einhaltung der nationalen Vorschriften
durchgeführt werden.
2 Technische Daten
2.1 Allgemeine technische Daten
Modell PSE540(A) PSE541(A) PSE543(A)
-100 bis
Nenndruckbereich 0 bis 1 MPa 0 bis -101 kPa
100 kPa
Erweiterter
-0,1 bis 0 MPa 10,1 bis 0 kPa
Analogausgangsbereich
Prüfdruck 1,5 MPa 500 kPa
Verwendbares Medium Luft, inerte Gase und nicht brennbare Gase
12 bis 24 VDC ±10 %
Versorgungsspannung
(mit max. 10 % Spannungswelligkeit)
Stromaufnahme max. 15 mA
Schutz Geschützt gegen Verpolung
1 bis 5 VDC (Nenndruckbereich)
Analogausgangs- 0,6 bis 1 VDC (erweiterter Analogausgangs-
Spezifikation bereich)
Ausgangsimpedanz: ca. 1 kΩ
±2 % F.S. (Nenndruckbereich)
PSE54#
±5 % F.S. (erweiterter Analogausgangsbereich)
Genauigkeit
(bei 25 ºC)
±1 % F.S. (Nenndruckbereich)
PSE54#A
±3 % F.S. (erweiterter Analogausgangsbereich)
Linearität ±0,7 % F.S. ±0,4 % F.S.
Wiederholgenauigkeit ±0,2 % F.S.
Temperatureigenschaften ±2 % F.S. (bei 25 °C)
Schutzart IP40
Betrieb: 0 bis 50 °C
Umgebungs-
Lagerung: -20 bis 70 °C
temperatur
(keine Kondensation oder Gefrieren)
Betrieb, Lagerung: 35 bis 85 % rel.
Luftfeuchtigkeit Luftfeuchtigkeit
(keine Kondensation)
min. 1000 VAC (50/60 Hz), 1 Minute
Prüfspannung
(zwischen Anschlussblock und Gehäuse)
Isolations- min. 50 MΩ bei 500 VDC
widerstand (zwischen Anschlussblock und Gehäuse)
2.2 Anschlussspezifikation
Modell M3 M5 01 N01 R04 R06 IM5
NPT
R1/8
1/8 M5
M3 x0,5 M5 x 0,8 M5 f4 f6
Anschlussgröße
M5 innen
x0,8
x0,8
Gehäusematerial Kunststoff: PBT
Material der
SUS303 C3604BD PBT
Verbindung
Medienberühren-
Drucksensor: Silizium, O-Ring: NBR
de Teile
Mit Ansch-
42,4 42,7 49,3 49,3 41.4 41,6 43,3
lusskabel
Ohne
Anschluss- 2,9 3,2 9,8 9,8 1,9 2,1 3,8
kabel
2.3 Kabelspezifikationen
Draht-Querschnitt 0,15 mm 2
Draht-Außen-Ø 0,9 mm
Drahtfarben braun, blau, schwarz, weiß
Material der Ummantelung Ölbeständiges Vinylchlorid
Außen-Ø 2,7 x 3,2 mm
Kabellänge 3 m
Warnung
• Spezielle Produkte (-X) haben möglicherweise andere als die in
diesem Abschnitt gezeigten technischen Daten. Wenden Sie sich für
spezifische Zeichnungen bitte an SMC.
2 Technische Daten (Fortsetzung)
2.4 Analogausgang
1 bis 5 VDC
-
Analogaus-
gang [V]
Bereich Nenndruckbereich
Für Vakuum 0,0 bis -101 kPa
Für Überdruck/
-100 bis 100 kPa -100 kPa 100 kPa
Vakuum
Für Überdruck -0 bis 1 MPa
3 Installation
Warnung
Das Produkt darf erst installiert werden, nachdem die Sicherheitshinweise
gelesen und verstanden worden sind.
3.1 Verschlauchung
Achtung
• Entfernen Sie vor jeder Leitungsverlegung unbedingt Späne, Schneidöl,
Staub usw.
• Stellen Sie sicher, dass bei der Installation von Leitungen und
Verbindungen kein Dichtungsmaterial in den Anschluss gelangt. Bei
Verwendung von Dichtband 1,5 bis 2 Gewindegänge am Ende der
Leitung oder Verschraubung freilassen.
• Die Verbindungen mit dem spezifizierten Anzugsmoment anziehen.
Gewindegröße Anzugsmoment
R1/8, NPT1/8 7 bis 9 Nm
M3 1/4 Umdrehung nach dem Anziehen von Hand
IM5H
M5 1/6 Umdrehung nach dem Anziehen von Hand
• Ausschließlich Medien verwenden, die SUS303, C3604BD und NBR
M5
nicht angreifen.
innen
• Installieren Sie die Leitungen ordnungsgemäß an einem sicheren Ort,
geschützt vor Wasser und Staub.
• Zum Anschließen der Leitung am Sensor einen Schraubenschlüssel
verwenden.
44,1
4,6
• Bei Steckverbindungen führen Sie den Schlauch vorsichtig und
sicher bis zum Anschlag in die Sensorverschraubung ein.
3.2 Umgebung
Warnung
• Nicht in Umgebungen verwenden, in denen ätzende Gase,
Chemikalien, Salzwasser oder Dampf vorhanden sind.
• Nicht in explosiven Atmosphären verwenden.
• Das Produkt nicht direktem Sonnenlicht aussetzen. Eine geeignete
Schutzabdeckung verwenden.
• Nicht an Orten verwenden, die stärkeren Vibrationen und Stoßkräften
ausgesetzt sind als in den technischen Daten angegeben.
• Nicht an Orten einsetzen, an denen es Strahlungswärme ausgesetzt
ist, die zu höheren Temperaturen führen könnte als in den technischen
Daten angegeben.
4 Verdrahtung
4.1 Interne Schaltung und Verdrahtung
• Ausgangsspezifikation
Spannungsausgang: 1 bis 5 V
Ausgangsimpedanz: ca. 1 kΩ
Druck
A B C
0 -101 kPa 10,1 kPa
- 4.2 Sensorstecker am Anschlusskabel anschließen
• Das Sensorkabel sollte wie in der Abbildung rechts gezeigt abisoliert werden.
0 1 MPa -0,1 MPa
• Schneiden Sie die Isolierung nicht durch.
Mantel
• Die in der Tabelle angegebene Farbe des Kabels muss vollständig in die
richtige, auf dem Sensorstecker markierte Pin-nummer eingesteckt werden.
Pin-Nr.
1
2
3
4
• Überprüfen Sie, ob die obigen Vorbereitungen korrekt durchgeführt
wurden, und drücken Sie dann mit der Hand auf Teil A, um einen
vorübergehenden Anschluss herzustellen.
• Drücken Sie Teil A mit einem geeigneten Werkzeug vollständig ein.
• Die Sensorstecker können nicht wiederverwendet werden, wenn sie
einmal vollständig zugedrückt wurden. Bei einem Anschlussfehler
oder einer falschen Verdrahtung muss ein neuer Sensorstecker
verwendet werden.
• Verwenden Sie für den Anschluss des Sensors an den Monitor der
Serie PSE200 / PSE300 den Stecker für die Sensorleitung (ZS-28-C)
oder einen e-Con*-Stecker aus der nachstehenden Tabelle.
Hersteller
Sumitomo 3M
Tyco Electronics
OMRON
* Siehe e-Con Steckverbinderkatalog des Herstellers.
braun DC (+)
schwarz OUT 12 bis
24 VDC
(Analogausgang)
Last
blau DC(-)
min. 20 mm
Isolierung
Kabelfarbe
braun (DC+)
N.C.
blau (DC-)
schwarz (IN: 1 bis 5 V)
Modell-Nr.
37104-3101-000FL
1-1473562-4
XN2A-1430
Seite 1 von 2
