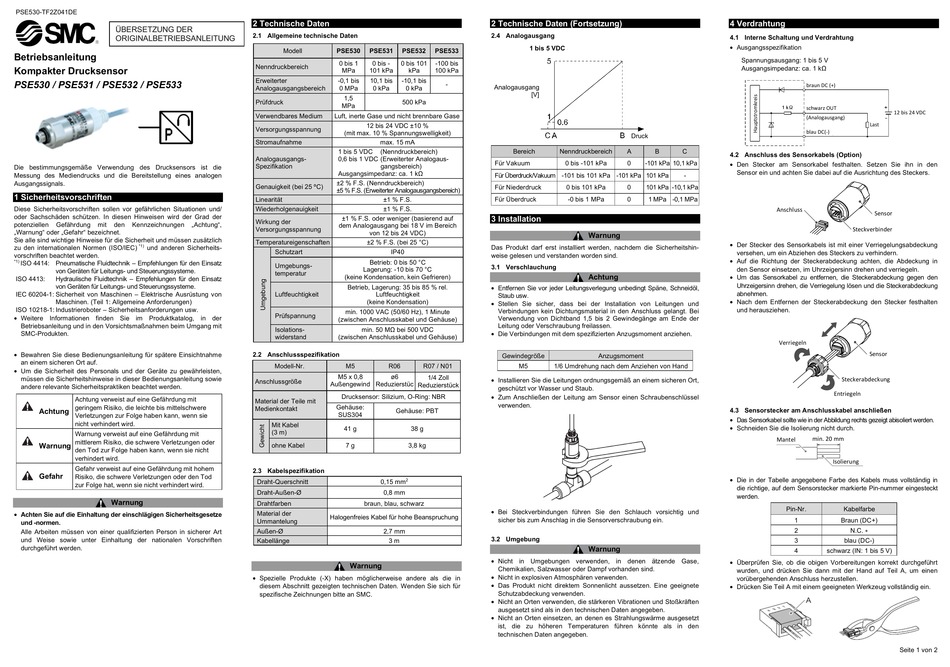

SMC PSE530 Betriebsanleitung

PSE530-TF2Z041DE
ÜBERSETZUNG DER
ORIGINALBETRIEBSANLEITUNG
Betriebsanleitung
Kompakter Drucksensor
PSE530 / PSE531 / PSE532 / PSE533
Die bestimmungsgemäße Verwendung des Drucksensors ist die
Messung des Mediendrucks und die Bereitstellung eines analogen
Ausgangssignals.
1 Sicherheitsvorschriften
Diese Sicherheitsvorschriften sollen vor gefährlichen Situationen und/
oder Sachschäden schützen. In diesen Hinweisen wird der Grad der
potenziellen Gefährdung mit den Kennzeichnungen „Achtung",
„Warnung" oder „Gefahr" bezeichnet.
Sie alle sind wichtige Hinweise für die Sicherheit und müssen zusätzlich
zu den internationalen Normen (ISO/IEC) *1) und anderen Sicherheits-
vorschriften beachtet werden.
*1) ISO 4414: Pneumatische Fluidtechnik – Empfehlungen für den Einsatz
von Geräten für Leitungs- und Steuerungssysteme.
ISO 4413: Hydraulische Fluidtechnik – Empfehlungen für den Einsatz
von Geräten für Leitungs- und Steuerungssysteme.
IEC 60204-1: Sicherheit von Maschinen – Elektrische Ausrüstung von
Maschinen. (Teil 1: Allgemeine Anforderungen)
ISO 10218-1: Industrieroboter – Sicherheitsanforderungen usw.
• Weitere Informationen finden Sie im Produktkatalog, in der
Betriebsanleitung und in den Vorsichtsmaßnahmen beim Umgang mit
SMC-Produkten.
• Bewahren Sie diese Bedienungsanleitung für spätere Einsichtnahme
an einem sicheren Ort auf.
• Um die Sicherheit des Personals und der Geräte zu gewährleisten,
müssen die Sicherheitshinweise in dieser Bedienungsanleitung sowie
andere relevante Sicherheitspraktiken beachtet werden.
Achtung verweist auf eine Gefährdung mit
geringem Risiko, die leichte bis mittelschwere
Achtung
Verletzungen zur Folge haben kann, wenn sie
nicht verhindert wird.
Warnung verweist auf eine Gefährdung mit
mittlerem Risiko, die schwere Verletzungen oder
Warnung
den Tod zur Folge haben kann, wenn sie nicht
verhindert wird.
Gefahr verweist auf eine Gefährdung mit hohem
Gefahr
Risiko, die schwere Verletzungen oder den Tod
zur Folge hat, wenn sie nicht verhindert wird.
Warnung
• Achten Sie auf die Einhaltung der einschlägigen Sicherheitsgesetze
und -normen.
Alle Arbeiten müssen von einer qualifizierten Person in sicherer Art
und Weise sowie unter Einhaltung der nationalen Vorschriften
durchgeführt werden.
2 Technische Daten
2.1 Allgemeine technische Daten
Modell PSE530 PSE531 PSE532
0 bis 1 0 bis - 0 bis 101
Nenndruckbereich
MPa 101 kPa kPa
Erweiterter -0,1 bis 10,1 bis -10,1 bis
Analogausgangsbereich 0 MPa 0 kPa 0 kPa
1,5
Prüfdruck 500 kPa
MPa
Verwendbares Medium Luft, inerte Gase und nicht brennbare Gase
12 bis 24 VDC ±10 %
Versorgungsspannung
(mit max. 10 % Spannungswelligkeit)
Stromaufnahme max. 15 mA
1 bis 5 VDC (Nenndruckbereich)
Analogausgangs- 0,6 bis 1 VDC (Erweiterter Analogaus-
Spezifikation gangsbereich)
Ausgangsimpedanz: ca. 1 kΩ
±2 % F.S. (Nenndruckbereich)
Genauigkeit (bei 25 ºC)
±5 % F.S. (Erweiterter Analogausgangsbereich)
Linearität ±1 % F.S.
Wiederholgenauigkeit ±1 % F.S.
±1 % F.S. oder weniger (basierend auf
Wirkung der
dem Analogausgang bei 18 V im Bereich
Versorgungsspannung
von 12 bis 24 VDC)
Temperatureigenschaften ±2 % F.S. (bei 25 °C)
Schutzart IP40
Betrieb: 0 bis 50 °C
Umgebungs-
Lagerung: -10 bis 70 °C
temperatur
(keine Kondensation, kein Gefrieren)
Betrieb, Lagerung: 35 bis 85 % rel.
Luftfeuchtigkeit Luftfeuchtigkeit
(keine Kondensation)
min. 1000 VAC (50/60 Hz), 1 Minute
Prüfspannung
(zwischen Anschlusskabel und Gehäuse)
Isolations- min. 50 MΩ bei 500 VDC
widerstand (zwischen Anschlusskabel und Gehäuse)
2.2 Anschlussspezifikation
Modell-Nr. M5 R06 R07 / N01
M5 x 0,8 ø6
1/4 Zoll
Anschlussgröße
Außengewind Reduzierstüc
Reduzierstück
e k
Drucksensor: Silizium, O-Ring: NBR
Material der Teile mit
Gehäuse:
Medienkontakt
Gehäuse: PBT
SUS304
Mit Kabel
41 g 38 g
(3 m)
ohne Kabel 7 g 3,8 kg
2.3 Kabelspezifikation
Draht-Querschnitt 0,15 mm 2
Draht-Außen-Ø 0,8 mm
Drahtfarben braun, blau, schwarz
Material der
Halogenfreies Kabel für hohe Beanspruchung
Ummantelung
Außen-Ø 2,7 mm
Kabellänge 3 m
Warnung
• Spezielle Produkte (-X) haben möglicherweise andere als die in
diesem Abschnitt gezeigten technischen Daten. Wenden Sie sich für
spezifische Zeichnungen bitte an SMC.
2 Technische Daten (Fortsetzung)
2.4 Analogausgang
1 bis 5 VDC
PSE533
-100 bis
100 kPa
-
Analogausgang
[V]
Bereich Nenndruckbereich
Für Vakuum 0 bis -101 kPa
Für Überdruck/Vakuum -101 bis 101 kPa -101 kPa 101 kPa
Für Niederdruck 0 bis 101 kPa
Für Überdruck -0 bis 1 MPa
3 Installation
Warnung
Das Produkt darf erst installiert werden, nachdem die Sicherheitshin-
weise gelesen und verstanden worden sind.
3.1 Verschlauchung
Achtung
• Entfernen Sie vor jeder Leitungsverlegung unbedingt Späne, Schneidöl,
Staub usw.
• Stellen Sie sicher, dass bei der Installation von Leitungen und
Verbindungen kein Dichtungsmaterial in den Anschluss gelangt. Bei
Verwendung von Dichtband 1,5 bis 2 Gewindegänge am Ende der
Leitung oder Verschraubung freilassen.
• Die Verbindungen mit dem spezifizierten Anzugsmoment anziehen.
Gewindegröße Anzugsmoment
M5 1/6 Umdrehung nach dem Anziehen von Hand
• Installieren Sie die Leitungen ordnungsgemäß an einem sicheren Ort,
geschützt vor Wasser und Staub.
• Zum Anschließen der Leitung am Sensor einen Schraubenschlüssel
verwenden.
• Bei Steckverbindungen führen Sie den Schlauch vorsichtig und
sicher bis zum Anschlag in die Sensorverschraubung ein.
3.2 Umgebung
Warnung
• Nicht in Umgebungen verwenden, in denen ätzende Gase,
Chemikalien, Salzwasser oder Dampf vorhanden sind.
• Nicht in explosiven Atmosphären verwenden.
• Das Produkt nicht direktem Sonnenlicht aussetzen. Eine geeignete
Schutzabdeckung verwenden.
• Nicht an Orten verwenden, die stärkeren Vibrationen und Stoßkräften
ausgesetzt sind als in den technischen Daten angegeben.
• Nicht an Orten einsetzen, an denen es Strahlungswärme ausgesetzt
ist, die zu höheren Temperaturen führen könnte als in den
technischen Daten angegeben.
4 Verdrahtung
4.1 Interne Schaltung und Verdrahtung
• Ausgangsspezifikation
Spannungsausgang: 1 bis 5 V
Ausgangsimpedanz: ca. 1 kΩ
braun DC (+)
schwarz OUT
(Analogausgang)
blau DC(-)
Druck
A B C
4.2 Anschluss des Sensorkabels (Option)
0 -101 kPa 10,1 kPa
• Den Stecker am Sensorkabel festhalten. Setzen Sie ihn in den
Sensor ein und achten Sie dabei auf die Ausrichtung des Steckers.
-
0 101 kPa -10,1 kPa
0 1 MPa -0,1 MPa
Anschluss
• Der Stecker des Sensorkabels ist mit einer Verriegelungsabdeckung
versehen, um ein Abziehen des Steckers zu verhindern.
• Auf die Richtung der Steckerabdeckung achten, die Abdeckung in
den Sensor einsetzen, im Uhrzeigersinn drehen und verriegeln.
• Um das Sensorkabel zu entfernen, die Steckerabdeckung gegen den
Uhrzeigersinn drehen, die Verriegelung lösen und die Steckerabdeckung
abnehmen.
• Nach dem Entfernen der Steckerabdeckung den Stecker festhalten
und herausziehen.
Verriegeln
4.3 Sensorstecker am Anschlusskabel anschließen
• Das Sensorkabel sollte wie in der Abbildung rechts gezeigt abisoliert werden.
• Schneiden Sie die Isolierung nicht durch.
Mantel
• Die in der Tabelle angegebene Farbe des Kabels muss vollständig in
die richtige, auf dem Sensorstecker markierte Pin-nummer eingesteckt
werden.
Pin-Nr.
1
2
3
4
• Überprüfen Sie, ob die obigen Vorbereitungen korrekt durchgeführt
wurden, und drücken Sie dann mit der Hand auf Teil A, um einen
vorübergehenden Anschluss herzustellen.
• Drücken Sie Teil A mit einem geeigneten Werkzeug vollständig ein.
12 bis 24 VDC
Last
Sensor
Steckverbinder
Sensor
Steckerabdeckung
Entriegeln
min. 20 mm
Isolierung
Kabelfarbe
Braun (DC+)
N.C. ∗
blau (DC-)
schwarz (IN: 1 bis 5 V)
Seite 1 von 2
