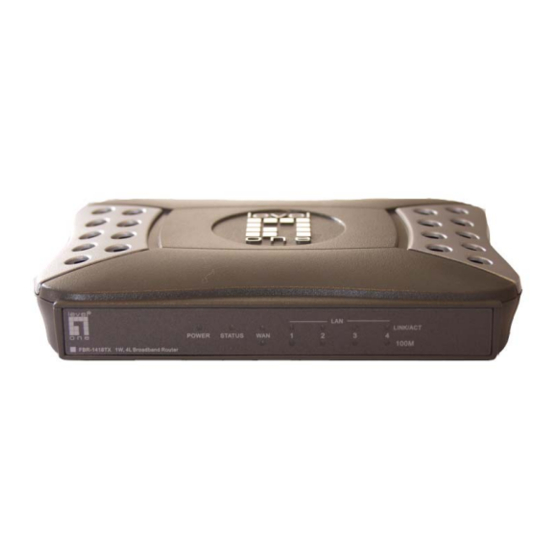

- Seite 1 LevelOne 1W,4L BroadBand Router FBR-1418TX Benutzerhandbuch Digital Data Communications GmbH Zeche-Norm-Str. 25 44319 Dortmund Technische Support Hotline: 01805-991002 E-Mail: support@level-one.de Internet: www.level-one.de...
-
Seite 2: Fcc-Interferenzkonformität
Richtlinien 73/23/EWG, 89/336/EWG und 99/5/EG. Änderung der Angaben ohne vorherige Ankündigung sind vorbehalten. Hiermit erklärt Digital Data Communications, dass sich das Gerät FBR-1418TX in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestim- mungen der Richtlinie 1999/5/EG befindet. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................1 Funktionen und Features des LevelOne Breitbandrouters .........1 1.1.1 Grundfunktionen ..................1 1.1.2 Sicherheits-Features ...................2 1.1.3 Fortgeschrittene Funktionen ...............3 1.1.4 Weitere Funktionen ..................3 Verpackungsinhalt.......................3 Schritt für Schritt ......................4 Informationen zu dieser Anleitung .................5 Zweck und Ziel ......................5 Marken und Markenzeichen..................5 Nachweis verwendeter Informationen.................5... - Seite 4 Routing-Tabelle ..................65 7.7.6 Schedule Rule ...................67 Toolbox ........................70 7.8.1 System-Log ....................70 7.8.2 Firmware-Upgrade ..................71 7.8.3 Backup der Router-Einstellungen .............72 7.8.4 Zurücksetzen des Routers auf die werksseitigen Voreinstellungen ..72 7.8.5 Neustart ....................73 7.8.6 Weitere Funktionen ...................74 - ii - BroadBand Router FBR-1418TX...
- Seite 5 8.1.2.2 Manuelle Konfiguration der IP-Adresse........80 8.1.2.3 Automatischer Bezug der IP-Adresse vom DHCP-Server..82 8.1.2.4 Manuelle Konfiguration der IP-Adresse........84 Fehlersuche und Fehlerbeseitigung................86 8.2.1 Allgemeine Probleme ................86 8.2.2 Probleme beim Internetzugang ..............87 Technische Daten .....................88 Glossar ........................89 - iii - BroadBand Router FBR-1418TX...
-
Seite 6: Einleitung
Gemeinsam genutzter Internetzugang Alle Nutzer im LAN können unter Nutzung einer einzigen externen IP-Adresse über den LevelOne Breitbandrouter auf das Internet zugreifen. Die lokalen (ungültigen) IP- Adressen sind vor externen Quellen verdeckt. Dieser Prozess nennt sich NAT (Net- work Address Translation). -
Seite 7: Sicherheits-Features
• WAN-Statistik Ermöglicht die Überwachung ein- und ausgehender Datenpakete. • DSL & Kabel-Modem Unterstützung Der LevelOne Breitbandrouter hat einen 10BaseT Ethernet Port für den Anschluss ei- nes DSL oder Kabel-Modem. Alle gängigen DSL- und Kabel-Modems werden unter- stützt. 1.1.2 Sicherheits-Features •... -
Seite 8: Fortgeschrittene Funktionen
Funktionen wie Virtual Server und Paketfilter können konfiguriert werden. Sie können bestimmen, wann Daten durchgelassen und abgewiesen werden. 1.1.4 Weitere Funktionen • UPnP (Universal Plug and Play) UPnP gestattet automatisches Auffinden und Konfigurieren des LevelOne Breitband- routers. Anwendungen: X-box, MSN Messenger. Verpackungsinhalt • Breitbandrouter •... -
Seite 9: Schritt Für Schritt
Routers und das Setup der Internetverbindung durchführen möchten (Kapitel 6.1, Seite 25). 6. Konfigurieren Sie Ihren Web-Browser für den Einsatz in Verbindung mit dem LevelOne Web-Tool. Sie können den Router über den Setup Wizard konfigurieren oder manuell über die Menüsteuerung. -
Seite 10: Informationen Zu Dieser Anleitung
Risiken gewarnt, die durch Nichtbeachtung dieser Hinweise entstehen können. Marken und Markenzeichen LevelOne und das LevelOne Logo sind eingetragene Warenzeichen der Digital Data Com- munications GmbH. Andere Markennamen oder Warenzeichen, die zum Zwecke der eindeu- tigen Identifikation in diesem Dokument erwähnt werden, sind in der Regel Warenzeichen der entsprechenden Firmen. -
Seite 11: Systemumgebung Der Testinstallation
Betriebssystem Microsoft Windows XP Prof. mit Service Pack 2 Web Browser Microsoft Internet Explorer Version 6.0.2800.1106 (mit Service Pack 1) Netzwerk-Adapter LevelOne USB-0100TX - USB to Fast: Ethernet Adapter xDSL Anbindung T-DSL Anschluss, Deutsche Telekom AG Internet Service Provider 1&1 Bei Verwendung anderer Betriebssysteme, Web Browser oder Hardwarekomponenten kann nicht ausgeschlossen werden, dass sich das System anders verhält als dargestellt. -
Seite 12: Fachbegriffe
3 Informationen zu dieser Anleitung Diese Anleitung steht im Portable Document Format (PDF) zur Verfügung. Um das Doku- ment am Bildschirm darstellen oder ausdrucken zu können benötigen Sie die kostenfrei er- hältliche Software Acrobat Reader von Adobe. Für das Anzeigen dieses Dokumentes wird die Verwendung des Acrobat Readers in der Version 7 empfohlen. -
Seite 13: Nutzung Von Hyperlinks Und Querverweisen
3 Informationen zu dieser Anleitung Nutzung von Hyperlinks und Querverweisen Diese Anleitung ist für die Nutzung als elektronisches Dokument am Bildschirm ausgelegt. Damit eine flexible und übersichtliche Nutzung möglich ist, können Sie im Acrobat Reader das Bookmark-Fenster einblenden, in dem Sie die gesamte inhaltliche Struktur des Doku- mentes im Überblick vor sich haben und über einen Mausklick auf einen der Verzeichnisein- träge zugreifen können. -
Seite 14: Verwendete Graphische Symbole
3 Informationen zu dieser Anleitung 3.10 Verwendete graphische Symbole In dieser Anleitung werden die folgenden graphischen Zeichen verwendet, um Warnungen vor möglichen Gefahren und Risiken optisch besonders zu kennzeichnen. Die Zeichen ent- sprechen den Vorgaben der Berufsgenossenschaftlichen Vorschrift für Sicherheit und Ge- sundheit bei der Arbeit (BGV A8) von 2002. -
Seite 15: Sicherheitshinweise
4 Sicherheitshinweise Sicherheitshinweise Dieses Kapitel enthält: • Sicherheitshinweise und Vorsichtsmasnahmen beim Betrieb dieses Routers • Warnungen vor potentiellen Schäden durch möglichen Fehlgebrauch Bitte lesen sie vor der Inbetriebnahme dieses Routers die in diesem Kapitel dargestellten Si- cherheitshinweise aufmerksam durch und beachten Sie die Ihnen zur Verfügung gestellten Informationen und Hinweise. -
Seite 16: Bestimmungswidrige Verwendung
4 Sicherheitshinweise Bestimmungswidrige Verwendung Alle Verwendungen, die über die in Kapitel „Bestimmungsgemäße Verwendung“ genannten hinausgehen, sind bestimmungswidrig. Folgende Verwendung des Routers gilt als nicht bestimmungsgemäß: • Einsatz in hochsensiblen Umgebungen, die ein absolut fehlerfreies Funktionieren des IT-Systems erfordern und in denen ein technisches Versagen oder eine unangemes- sene oder missbräuchliche Anwendung zu Todesfällen, Verletzungen oder anderen Schädigungen von Personen führen kann oder beträchtliche anderweitige physische Schäden, Umweltschäden oder wirtschaftliche bzw. -
Seite 17: Elektrische Spannung
4 Sicherheitshinweise Elektrische Spannung • Dieser Router arbeitet intern mit 5 Volt Gleichspannung bei einer max. Leistungsauf- nahme von etwa 10 Watt und liegt damit in dem Bereich, der als Safety Extra Low Voltage Energy Limited (SELVEL) Betriebsmodus bezeichnet wird (elektrische Werte kleiner als 60V/15W). -
Seite 18: Blitzschlag Und Überspannung
4 Sicherheitshinweise 4.3.2 Blitzschlag und Überspannung Ein Blitzeinschlag in der näheren Umgebung kann zur Beschädigung elektronischer Bauteile und Stromversorgung durch Überspannung führen. Schädigende Spannungsspitzen können sowohl im 230 Volt Stromnetz als auch im Telefonleitungsnetz auftreten. • Stellen Sie während eines Gewitters keine neuen Kabelverbindungen her und berüh- ren Sie während des Gewitters keine Datenübertragungsleitungen (z. -
Seite 19: Kabel Und Kabelverbindungen
4 Sicherheitshinweise Kabel und Kabelverbindungen • Achten Sie darauf, dass bei der Herstellung von Kabelverbindungen keine Verwechs- lung von Kabeln stattfindet! Versehen Sie die eingesetzten Kabel mit eindeutigen Be- schriftungen. • Die LAN- und WAN Anschlüsse auf der Rückseite des Routers dürfen auf keinen Fall mit einer ISDN-Telefonleitung verbunden werden! •... -
Seite 20: Temperatur
4 Sicherheitshinweise 4.5.1 Temperatur • Stellen Sie den Router so auf, dass gute Belüftung von allen Seiten gewährleistet ist. Insbesondere ist darauf zu achten, dass die für die Gehäusebelüftung verantwortli- chen Lüftungsschlitze oder Gehäuseaussparungen nicht blockiert werden. Vermeiden Sie die Platzierung zwischen anderen Objekten. Der Router ist für die passive Belüftung und Kühlung ausgelegt. -
Seite 21: Vorsichtsmaßnahmen Zum Schutz Von Kindern
4 Sicherheitshinweise Vorsichtsmaßnahmen zum Schutz von Kindern Stellen Sie den Router so auf, dass er für Kinder nicht erreichbar ist. Warnungen vor Schäden durch möglichen Fehlgebrauch • Dieser Router darf nur mit dem mitgelieferten Steckernetzteil verwendet werden. Ver- meiden Sie unter allen Umständen die ersatzweise Verwendung anderer Netzteile. •... -
Seite 22: Zielgruppe Und Anforderungen Auf Benutzerseite
4 Sicherheitshinweise Zielgruppe und Anforderungen auf Benutzerseite Dieser Router ist ausgelegt für den Einsatz durch Computernutzer, die über hinreichende Fachkenntnis im Umgang mit dem PC und in der Pflege eines kleinen Netzwerkes verfügen und die mit der Nutzung dieses Broadband-Routers verbundenen Risiken (z. B. durch Inter- netnutzung entstehende Kosten) beurteilen und die Beachtung der Sicherheitshinweise ge- währleisten können. -
Seite 23: Ausfall Des It-Systems
4 Sicherheitshinweise 4.9.2 Ausfall des IT-Systems Bereits in kleinen Netzwerken kann der Ausfall einer einzigen Komponente, insbesondere an zentralen Knotenpunkten des Systems, zu einem Ausfall des gesamten Systems führen. Wenn Sie Ihren Broadband-Router sowohl für die Internetanbindung (als Gateway) als auch als zentralen Knotenpunkt für Ihren lokalen Netzwerkverkehr im LAN einsetzen, spielt er in Ihrem Netzwerk die Rolle eines zentralen Kontenpunktes. -
Seite 24: Notwendige Maßnahmen Zum Schutz Ihres Netzwerkes
4 Sicherheitshinweise 4.11 Notwendige Maßnahmen zum Schutz Ihres Netzwerkes Im Rahmen von Inbetriebnahme des Routers und Ersteinrichtung der Internetverbindung sind die folgenden Maßnahmen zum Schutz Ihres Netzwerkes und Ihrer Daten vor unbefug- tem Eindringen von außen unbedingt durchzuführen: • Sicheres Administrator-Passwort setzen •... -
Seite 25: Hardwareinstallation
LINK/ACT 1~4 Verbindungsstatus Grün leuchtet konstant Verbindung zwi- zwischen Router schen Client-PC und und Client-PCs im Router steht. 10/100 Übertragungsge- Grün blinkt schnell Datenübertragung schwindigkeit zwischen Router und Client-PC läuft. leuchtet konstant 100 Mbps - 20 - BroadBand Router FBR-1418TX... -
Seite 26: Rückseite
LED etwa 8-mal aufgeleuchtet hat. Wiederholen Sie den RESET-Vorgang, wenn die LED nur 2-mal blinkt. 2. Direkt-RESET bei eingeschaltetem Router: Halten Sie den RESET-Knopf ca. 5 Sekunden lang gedrückt (Status-LED blinkt etwa 5-mal). Der Vorgang ist abgeschlossen. - 21 - BroadBand Router FBR-1418TX... -
Seite 27: Installieren Der Hardware
Selbsttest durch. In dieser Testphase leuchtet die Status-LED etwa 10 Sekun- den lang konstant und blinkt 3-mal, wenn der Vorgang abgeschlossen ist. Wenn die Status-LED 1-mal pro Sekunde blinkt, befindet sich der Router im Normalbetrieb. - 22 - BroadBand Router FBR-1418TX... -
Seite 28: Netzwerkeinstellung Und Softwareinstallation
192.168.123.254 ein. Abb. 6-1 DOS-Fenster ping-Befehl Wenn Sie die Nachricht Pinging 192.168.123.254 with 32 bytes of data: Reply from 192.168.123.254: bytes=32 time=2ms TTL=64 erhalten, war der Verbindungsaufbau zwischen Ihrem PC und dem Router erfolgreich. - 25 - BroadBand Router FBR-1418TX... - Seite 29 2. Ist die TCP/IP-Umgebung Ihres PC richtig konfiguriert? Wenn die IP-Adresse des Routers 192.168.123.254 ist, muss für Ihren Computer die IP- Tipp: Adresse 192.168.123.x (x = 1 - 253)192.168.0.x (x = 2 - 254) eingestellt sein, und für das Standard-Gateway 192.168.123.254. - 26 - BroadBand Router FBR-1418TX...
-
Seite 30: Konfiguration Des Routers
Konfiguration des Routers Der Router ermöglicht eine webbasierte Konfiguration über Ihren Web-Browser wie z. B. Netscape Communicator oder Internet Explorer. Dies gilt für alle MS Windows-, Macintosh- und UNIX-Betriebssysteme. Abb. 7-1 Konfiguration des Routers - 27 - BroadBand Router FBR-1418TX... -
Seite 31: Systemstart Und Log-In
„admin“ und klicken Sie auf die „Login"-Schaltfläche. Wenn das korrekte Passwort einge- geben wurde, erscheint der Bildschirm des Konfigurationsmodus. Die verschiedenen Optio- nen für die Systemverwaltung sind im Hauptmenü aufgelistet. Abb. 7-2 Systemstart und Log-in - 28 - BroadBand Router FBR-1418TX... -
Seite 32: Systemstatus
Nach erfolgreichem Login haben Sie die Möglichkeit, die Spracheinstellung der webbasier- Hinweis: ten User-Schnittstelle zu ändern. Vier Sprachen stehen zur Auswahl: Englisch, Deutsch, Chinesisch und Koreanisch. Bitte klicken Sie in der rechten oberen Ecke auf eine Sprache, um diese auszuwählen. - 29 - BroadBand Router FBR-1418TX... -
Seite 33: Einrichtungs-Wizard
3. Einrichtungs-Wizard - Auswahl des WAN-Typs: Nähere Informationen zu den Einstellungen finden Sie in Kapitel 7.4.1, Seite 32, Haupt- einstellungen. In unserem Beispiel ist der gewählte WAN-Typ „Obtain an IP-Adress from ISP automati- cally (Dynamic IP Adress)“. - 30 - BroadBand Router FBR-1418TX... - Seite 34 WAN MAC Adresse MAC Adresse des Routers. 5. Klicken Sie auf „Next“, um die Konfiguration abzuschließen. Abb. 7-7 Configuration is Completed 6. Die Konfiguration ist beendet. Klicken Sie auf „Reboot“ um den Router neu zu starten. - 31 - BroadBand Router FBR-1418TX...
-
Seite 35: Grundeinstellungen (Basic Settings)
Die Auswahl des richtigen WAN-Typ ist die Grundvorraussetzung für eine fehlerlose Nutzung Hinweis: des Routers. Deswegen muss der WAN-Typ auch als erstes konfiguriert werden. Die weiteren Bildschirme und die vorhandenen Einstellmöglichkeiten hängen vom jeweiligen WAN-Typ ab. Den richtigen WAN-Typ nennt Ihnen Ihr ISP. - 32 - BroadBand Router FBR-1418TX... -
Seite 36: Auswahl Des Wan-Typs
Wählen Sie den WAN-Typ, den Ihnen Ihr ISP genannt hat aus. Sichern Sie Ihre Einstellun- gen durch einen Klick auf „Save“. Sie gelangen in die Übersicht der erweiterten Einstellun- gen. Die Informationen zu den einzelnen WAN-Typ Einstellungen finden Sie ab Kapitel 7.4.1.1.1, Seite 34. - 33 - BroadBand Router FBR-1418TX... -
Seite 37: Wan Typ - Statische Ip-Adresse
Nehmen Sie hier die korrekten Einstellungen vor. Die erforderlichen Informationen erhalten Sie von Ihrem ISP. Abb. 7-12 Erweiterte WAN-Typ-Einstellung für „Static IP Address“ 3. Die Konfiguration ist beendet. Klicken Sie auf „Reboot“, um den Router neu zu starten. - 34 - BroadBand Router FBR-1418TX... -
Seite 38: Wan Typ - Dynamische Ip-Adresse
Gültigkeitsdauer der IP-Adresse abläuft, selbst dann, wenn das System inaktiv ist. Abb. 7-14 Erweiterte WAN-Typ-Einstellung für „Dynamic IP Address“ 3. Die Konfiguration ist beendet. Klicken Sie auf „Reboot“, um den Router neu zu starten. - 35 - BroadBand Router FBR-1418TX... -
Seite 39: Wan Typ - Dynamische Ip-Adresse Mit Road Runner Session Management (Z. B. Telstra Bigpond)
Gültigkeitsdauer der IP-Adresse abläuft, selbst dann, wenn das System inaktiv ist. Abb. 7-16 Erweiterte WAN-Typ-Einstellung für „Dynamic IP Address with Road Runner Session Management“ 3. Die Konfiguration ist beendet. Klicken Sie auf „Reboot“, um den Router neu zu starten. - 36 - BroadBand Router FBR-1418TX... -
Seite 40: Wan Typ - Ppp Over Ethernet
Die meisten ISPs informieren Ihre Kunden über den MTU-Wert. Der am häufigsten vorkommende MTU-Wert ist 1492. Abb. 7-18 Erweiterte WAN-Typ-Einstellung für „PPP over Ethernet“ 3. Die Konfiguration ist beendet. Klicken Sie auf „Reboot“, um den Router neu zu starten. - 37 - BroadBand Router FBR-1418TX... -
Seite 41: Wan Typ - Pptp
Verbindung zum ISP her, nachdem das System neu gestartet wurde oder die Verbindung unterbrochen wurde. Abb. 7-20 Erweiterte WAN-Typ-Einstellung für „PPTP“ 3. Die Konfiguration ist beendet. Klicken Sie auf „Reboot“, um den Router neu zu starten. - 38 - BroadBand Router FBR-1418TX... -
Seite 42: Wan Typ - L2Tp
Verbindung zum ISP her, nachdem das System neu gestartet wurde oder die Verbindung unterbrochen wurde. Abb. 7-22 Erweiterte WAN-Typ-Einstellung für „L2TP“ 3. Die Konfiguration ist beendet. Klicken Sie auf „Reboot“, um den Router neu zu starten. - 39 - BroadBand Router FBR-1418TX... -
Seite 43: Virtuelle Computer
Geben Sie hier die der globalen IP-Adresse entsprechende lokale IP-Adresse ihres LAN-PCs ein • Enable Aktivieren Sie dieses Kästchen, um das "Virtual Computers"-Feature zu aktivieren. 2. Klicken Sie auf „Save“, um Ihre Einstellungen zu sichern. - 40 - BroadBand Router FBR-1418TX... -
Seite 44: Dhcp-Server
Endadresse (192.168.123 253) spezifizieren. • Domain Name Optional. Diese Information wird an den Client weitergegeben. • Primary DNS/Secondary DNS Über dieses Feature können Sie DNS-Server zuweisen. • Primary WINS/Secondary WINS Über dieses Feature können Sie WINS-Server zuweisen. - 41 - BroadBand Router FBR-1418TX... -
Seite 45: Passwort Ändern
Die Passwort-Einstellungen umfassen folgende Punkte: • Old Password Geben Sie admin ein. • New Password Geben Sie das neue Passwort ein. • Reconfirm Bestätigen Sie Ihr neues Passwort. 2. Klicken Sie auf „Save“, um Ihre Einstellungen zu sichern. - 42 - BroadBand Router FBR-1418TX... -
Seite 46: Weiterleitungsregeln
7 Konfiguration des Routers Weiterleitungsregeln Über die Weiterleitungsregeln konfigurieren Sie die Firewall und können virtuelle Server ein- richten. 1. Klicken Sie in der Menüleiste auf „Forwarding Rules“. Abb. 7-26 Weiterleitungsregeln - 43 - BroadBand Router FBR-1418TX... -
Seite 47: Virtueller Server
Service Port Server IP Enable 192.168.123.1 192.168.123.2 1723 192.168.123.6 2. Klicken Sie auf „Save“, um Ihre Einstellungen zu sichern. Über die drei Ausklappmenüs können Sie vordefinierte Ports z.B. (ftp 21) auswählen und ko- pieren. - 44 - BroadBand Router FBR-1418TX... -
Seite 48: Spezielle Anwendungen
Anwendung auswählen und auf „Copy to" klicken. Die Voreinstellungen werden dann in Ihre Liste übernommen. Bedenken Sie, dass jede der speziellen Anwendungen immer nur von einem PC zur selben Hinweis: Zeit ausgeführt werden kann. - 45 - BroadBand Router FBR-1418TX... -
Seite 49: Weitere Einstellungen
Portnummer nicht 21 ist. Diese Port-Einstellung wird bei Neustart des Compu- ters wieder zurückgesetzt. • UPnP Setting Hier können Sie die UPnP-Funktion aktivieren (Enable) oder deaktivieren (Disable). 2. Klicken Sie auf „Save“, um Ihre Einstellungen zu sichern. - 46 - BroadBand Router FBR-1418TX... -
Seite 50: Sicherheitseinstellungen
7 Konfiguration des Routers Sicherheitseinstellungen Hier können Sie alle nötigen Sicherheitseinstellungen vornehmen. 1. Klicken Sie in der Menüleiste auf „Security Setting“. Abb. 7-30 Sicherheitseinstellungen - 47 - BroadBand Router FBR-1418TX... -
Seite 51: Paketfilter
Regeln können Sie folgende Punkte definieren: • Source IP address (Quelle-IP-Adresse) • Source port address (Quell-Port-Adresse) • Destination IP Address (Ziel-IP-Adresse) • Destination port address (Ziel-Port-Adresse) • Protocol: TCP oder UDP, oder beides. • Use Rule# (Regel# anwenden) - 48 - BroadBand Router FBR-1418TX... -
Seite 52: Eingangsfilter
Abb. 7-32 Eingangsfilter • Die IP-Adressen 1.2.3.100-1.2.3.149 können E-Mails versenden (Port 25), empfangen (Port 110) und im Internet surfen (Port 80). • Die IP-Adressen 1.2.3.10-1.2.3.20 unterliegen keinen Einschränkungen • Alle übrigen IPs werden blockiert. - 49 - BroadBand Router FBR-1418TX... - Seite 53 Die IP-Adressen 1.2.3.100-1.2.3.119 können alles, außer Net-News (Port 119) lesen und Dateien mit FTP (Port 21) übertragen. • Alle übrigen IPs unterliegen keinen Einschränkungen. 2. Nachdem Sie alle Einstellungen für den Eingangs-Paketfilter vorgenommen haben, spei- chern Sie diese durch Klicken auf "Save". - 50 - BroadBand Router FBR-1418TX...
-
Seite 54: Ausgangsfilter
Die IP-Adressen 1.2.3.100-1.2.3.149 können E-Mails versenden (Port 25), empfangen (Port 110) und im Internet surfen (Port 80). Port 53 (DNS) wird benötigt, um den Do- main-Namen zu bestimmen. • Die IP-Adressen 1.2.3.10-1.2.3.20 unterliegen keinen Einschränkungen. • Alle übrigen IPs werden blockiert. - 51 - BroadBand Router FBR-1418TX... - Seite 55 (Port 119) empfangen und Dateien mit FTP (Port 21) übertragen. • Alle übrigen IPs unterliegen keinen Einschränkungen. 2. Nachdem Sie alle Einstellungen für den Ausgangs-Paketfilter vorgenommen haben, spei- chern Sie diese durch Klicken auf "Save". - 52 - BroadBand Router FBR-1418TX...
-
Seite 56: Domainfilter
Hier legen Sie fest, welche Maßnahme bei Zugriff auf URLs mit entsprechendem Suf- fix ergriffen werden soll. Aktivieren Sie „Drop", wenn der Zugriff unterbunden werden soll. Aktivieren Sie „Log", wenn der Zugriff protokolliert werden soll. • Enable Mit „Enable" aktivieren Sie die Regeln. - 53 - BroadBand Router FBR-1418TX... - Seite 57 Der Zugriff auf URLs, die „www.google.com" enthalten, wird unterbunden. Der Zu- griffsversuch wird nicht in einer Log-Datei protokolliert. • Die IP-Adressen X.X.X.1 - X.X.X.20 unterliegen keinen Einschränkungen. 2. Klicken Sie auf die Taste „Save“, um Ihre Einstellungen zu sichern. - 54 - BroadBand Router FBR-1418TX...
-
Seite 58: Url-Sperrung
Verbindung zu dieser Website gesperrt. Wenn Sie hier beispielsweise das Wort „sex" eingeben, ist der Zugriff auf alle Websites gesperrt, deren URLs das Wort „sex" ent- halten. • Enable Aktivieren Sie die entsprechenden Regeln durch „Enable". - 55 - BroadBand Router FBR-1418TX... - Seite 59 ID 1 „MSN“, ID 2 „sina“, ID 3 „cnnsi" und ID 4 „espn" Der Zugriff auf URLs, die diese Wörter enthalten, wird unterbunden. 2. Speichern Sie Ihre Einstellungen mit einem Klick auf „Save“ ab. - 56 - BroadBand Router FBR-1418TX...
-
Seite 60: Mac-Adressen-Steuerung
Sie „allow", wenn Sie den Clients, deren MAC-Adressen nicht in der Tabelle "Zugriffskon- trolle" aufgeführt sind, die Anwahl des Routers gestatten wollen, und „deny", wenn Sie diesen Clients die Nutzung des Routers verweigern wollen. - 57 - BroadBand Router FBR-1418TX... - Seite 61 Zwecks einfacher und übersichtlicher Gestaltung der Konfigurationsseite erstreckt sich die Tabelle "Zugriffskontrolle" über zwei Seiten. Verwenden Sie zum navigieren die Schaltflä- chen „<<Previous" und "Next>>". 5. Klicken Sie auf „Save“, um Ihre Einstellungen zu sichern. - 58 - BroadBand Router FBR-1418TX...
-
Seite 62: Weitere Features
SPI Mode Wenn dieses Feature aktiviert ist, protokolliert der Router die Informationen der durch- gehenden Datenpakete, wie z. B. IP-Adresse, Port-Adresse, ACK, SEQ-Nummer usw. Außerdem überprüft der Router jedes eingehende Datenpaket auf dessen Gültigkeit. - 59 - BroadBand Router FBR-1418TX... -
Seite 63: Fortgeschrittene Einstellungen
Dieses Feature müssen Sie bei Bedarf aktivieren, damit der Router eine PPTP- oder IPSEC-Verbindung zulässt. 2. Klicken Sie auf „Save“, um Ihre Einstellungen zu sichern. Fortgeschrittene Einstellungen 1. Klicken Sie in der Menüleiste auf „Advanced Setting“. Abb. 7-44 Fortgeschrittene Einstellungen - 60 - BroadBand Router FBR-1418TX... -
Seite 64: Systemzeit
Aktivieren Sie diesen Punkt, wenn Sie eine manuelle Datums- und Zeiteinstellung vor- nehmen möchten. • Daylight Saving (Sommerzeit) Geben Sie hier die örtliche Sommerzeit ein. 2. Klicken Sie auf „Save“, um Ihre Einstellungen zu sichern. - 61 - BroadBand Router FBR-1418TX... -
Seite 65: System-Log
Mail-Adressen eingeben, getrennt durch Semikolon oder Komma. • Email Subject Geben Sie hier den Betreff der E-Mail-Benachrichtigung ein. Dieses Feld kann auch leer bleiben. 2. Klicken Sie auf „Save“, um Ihre Einstellungen zu sichern. - 62 - BroadBand Router FBR-1418TX... -
Seite 66: Dynamisches Dns
• Username/E-Mail • Passwort/Key Diese Informationen erhalten Sie, wenn Sie sich bei einem DDNS-Server anmelden. Beispiel: Abb. 7-48 Dynamisches DNS 2. Klicken Sie nach der Konfiguration auf „Save", um Ihre DDNS-Einstellungen zu spei- chern. - 63 - BroadBand Router FBR-1418TX... -
Seite 67: Snmp-Konfiguration
Das Gerät beantwortet Anfragen von SNMP-Clients mit der "get community"-Einstel- Beispiel: lung "public". • Das Gerät beantwortet Anfragen von SNMP-Clients mit der "set community"-Einstel- lung "private". 2. Klicken Sie auf „Save“, um Ihre Einstellungen zu sichern. - 64 - BroadBand Router FBR-1418TX... -
Seite 68: Routing-Tabelle
Sie die Routing-Tabelle aktivieren, damit Datenpakete die richtigen Wege gehen und verschiedene Subnetze miteinander kommunizieren können. Routing-Tabellen dienen der Einstellung des statischen Routings. 1. Klicken Sie in der Menüleiste auf „Advanced Setting“ und dann auf „Routing“. Abb. 7-50 Routing-Tabelle - 65 - BroadBand Router FBR-1418TX... - Seite 69 Bei einer Versendung von Datenpaketen an die Ziel-IP 192.168.1.11 hingegen, würde der Weg über das Gateway 192.168.123.216 festgelegt. Die Regeln können unabhängig voneinander aktiviert oder deaktiviert werden. 2. Klicken Sie nach der Konfiguration auf „Save", um Ihre Routing-Tabelle zu speichern. - 66 - BroadBand Router FBR-1418TX...
-
Seite 70: Schedule Rule
(End Time) definieren. Im folgenden Beispiel wird der ftp-Zugang über die Regel "FTP time" gesteuert. Der Zugang ist täglich von 14:10 bis 16:20 Uhr erlaubt. 4. Klicken Sie auf „Save“, um Ihre Einstellungen zu sichern. 5. Klicken Sie auf „Back.“ Abb. 7-53 Schedule Rule Setting - 67 - BroadBand Router FBR-1418TX... - Seite 71 Nummerierung (Rule#) der nachfolgenden Regeln automatisch angepasst. Zeitsteuerungsregeln können z. B. auf virtuelle Server und Paketfilter angewendet werden. Virtueller Server - Anwendung von Regel#1 (FTP time: täglich 14:10 bis 16:20 Uhr) Beispiel 1: Abb. 7-55 Virtueller Server - 68 - BroadBand Router FBR-1418TX...
- Seite 72 7 Konfiguration des Routers Paketfilter - Anwendung von Regel#1 (FTP time: täglich 14:10 bis 16:20 Uhr) Beispiel 2: Abb. 7-56 Ausgangsfilter - 69 - BroadBand Router FBR-1418TX...
-
Seite 73: Toolbox
Abb. 7-58 System-Log 2. Klicken Sie auf • „Back“, um diese Ansicht zu verlassen • „Refresh“, um die Ansicht zu aktualisieren • „Download“, um die Log-Dateien runterzuladen • „Clear logs“, um die Log-Dateien zu löschen - 70 - BroadBand Router FBR-1418TX... -
Seite 74: Firmware-Upgrade
4. Klicken Sie auf die Schaltfläche Upgrade, um den Firmware-Upgrade zu starten. Während das Upgrade durchgeführt wird, kann der Router nicht genutzt werden. Nach dem Hinweis: Upgrade ist ein Neustart erforderlich. Bestehende Verbindung zu oder über den Router wer- den abgebrochen. - 71 - BroadBand Router FBR-1418TX... -
Seite 75: Backup Der Router-Einstellungen
1. Klicken Sie in der Menüleiste auf „Toolbox“ und dann auf „Reset to Default“. Abb. 7-61 Dialog „Zurücksetzen des Routers auf die werksseitigen Voreinstellungen“ 2. Klicken Sie auf „OK“, um die Router-Einstellungen auf die werksseitigen Voreinstellungen zurückzusetzen. - 72 - BroadBand Router FBR-1418TX... -
Seite 76: Neustart
Hier können Sie einen Neustart des Routers durchführen. 1. Klicken Sie in der Menüleiste auf „Toolbox“ und dann auf „Reboot“. Abb. 7-62 Dialog „Neustart“ 2. Klicken Sie auf „OK“, um einen Neustart des Routers durchführen. - 73 - BroadBand Router FBR-1418TX... -
Seite 77: Weitere Funktionen
Diese Feature ermöglicht es Ihnen, für das Zielgerät eine IP-Adresse zu konfigurieren und ein Ping an diese Adresse zu senden. Der Ping-Befehl dient dazu, zu prüfen, ob eine spezifische IP-Adresse aktiv ist. 2. Klicken Sie auf „Save“, um Ihre Einstellungen zu sichern. - 74 - BroadBand Router FBR-1418TX... -
Seite 78: Anhang
3. Klicken Sie auf die Schaltfläche „Hinzufügen" (Add), um eine Netzwerkkomponente auf Ihrem PC hinzuzufügen. 4. Klicken Sie doppelt auf „Internetprotokoll (TCP/IP)" (Protocol), um ein TCP/IP-Protokoll hinzuzufügen. Abb. 8-1 Dialog „Select Network Component Type“ - 75 - BroadBand Router FBR-1418TX... - Seite 79 6. Das eingerichtete TCP/IP-Protokoll sollte nun im Netzwerkfenster angezeigt werden. Zum Abschluss des Einrichtvorgangs, klicken Sie bitte auf „OK" und führen Sie anschlie- ßend einen Neustart des Computers durch, um das TCP/IP-Protokoll zu aktivieren. - 76 - BroadBand Router FBR-1418TX...
-
Seite 80: Konfiguration Des Tcp/Ip-Protokolls Für Den Betrieb Des Nat-Routers
3. Klicken Sie auf die Schaltfläche „Eigenschaften" (Properties), um das TCP/IP-Protokoll für den NAT-Router-Betrieb zu konfigurieren. 4. Es gibt zwei Möglichkeiten, die Einstellungen vorzunehmen. • Automatischer Bezug der IP-Adresse vom DHCP-Server • Manuelle Eingabe der IP-Adresse - 77 - BroadBand Router FBR-1418TX... -
Seite 81: Automatischer Bezug Der Ip-Adresse Vom Dhcp-Server
Automatischer Bezug der IP-Adresse vom DHCP-Server 1. Durch Auswahl von „IP Adresse automatisch beziehen" auf der Registerkarte „IP Adres- se" wird die IP-Adresse automatisch vom DHCP-Server bezogen. Abb. 8-4 Registerkarte „IP Adresse“ im Dialog „TCP/IP Properties“ - 78 - BroadBand Router FBR-1418TX... - Seite 82 2. Sie müssen keine Werte in der Registerkarte „Gateway" eintragen. Abb. 8-5 Registerkarte „Gateway“ im Dialog „TCP/IP Properties“ 3. Wählen Sie auf der Auswahl Registerkarte „DNS Konfiguration" „Disable DNS" aus. Abb. 8-6 Registerkarte „DNS Konfiguration“ im Dialog „TCP/IP Properties“ - 79 - BroadBand Router FBR-1418TX...
-
Seite 83: Manuelle Konfiguration Der Ip-Adresse
2. Geben Sie auf der Registerkarte „Gateway" in das Feld „New gateway" die IP-Adresse des Routers ein (standardmäßig 192.168.123.254) und klicken Sie auf die Schaltfläche „Hinzufügen" (Add). Abb. 8-8 Registerkarte „Gateway“ im Dialog „TCP/IP Properties“ - 80 - BroadBand Router FBR-1418TX... - Seite 84 DNS-Werte ein, die Sie von Ihrem ISP erhalten haben, und klicken Sie auf „Hinzufügen" (Add). Abb. 8-9 Registerkarte „DNS Konfiguration“ im Dialog „TCP/IP Properties“ 4. Klicken Sie auf OK, um Ihre Einstellungen zu speichern. - 81 - BroadBand Router FBR-1418TX...
-
Seite 85: Automatischer Bezug Der Ip-Adresse Vom Dhcp-Server
Automatischer Bezug der IP-Adresse vom DHCP-Server 1. Durch Auswahl von „IP Adresse automatisch beziehen" auf der Registerkarte „IP Adres- se" wird die IP-Adresse automatisch vom DHCP-Server bezogen. Abb. 8-10 Registerkarte „IP Adresse“ im Dialog „TCP/IP Properties“ - 82 - BroadBand Router FBR-1418TX... - Seite 86 2. Sie müssen keine Werte in der Registerkarte „Gateway" eintragen. Abb. 8-11 Registerkarte „Gateway“ im Dialog „TCP/IP Properties“ 3. Wählen Sie auf der Auswahl Registerkarte „DNS Konfiguration" „Disable DNS" aus. Abb. 8-12 Registerkarte „DNS Konfiguration“ im Dialog „TCP/IP Properties“ - 83 - BroadBand Router FBR-1418TX...
-
Seite 87: Manuelle Konfiguration Der Ip-Adresse
2. Geben Sie auf der Registerkarte „Gateway" in das Feld „New gateway" die IP-Adresse des Routers ein (standardmäßig 192.168.123.254) und klicken Sie auf die Schaltfläche „Hinzufügen" (Add). Abb. 8-14 Registerkarte „Gateway“ im Dialog „TCP/IP Properties“ - 84 - BroadBand Router FBR-1418TX... - Seite 88 DNS-Werte ein, die Sie von Ihrem ISP erhalten haben, und klicken Sie auf „Hinzufügen" (Add). Abb. 8-15 Registerkarte „DNS Konfiguration“ im Dialog „TCP/IP Properties“ 4. Klicken Sie auf OK, um Ihre Einstellungen zu speichern. - 85 - BroadBand Router FBR-1418TX...
-
Seite 89: Fehlersuche Und Fehlerbeseitigung
(192.168.123.254) des Router kompatibel. Die Netzwerkmaske sollte außerdem auf 255.255.255.0 eingestellt sein, um mit dem Router übereinzustimmen. Sie können diese Einstel- lung in Windows überprüfen, indem Sie das Control Panel-Network benutzen, um die Eigenschaften für das TCP/IP-Protokoll zu testen. - 86 - BroadBand Router FBR-1418TX... -
Seite 90: Probleme Beim Internetzugang
PC den eingehenden Traffic empfangen soll. Sie können auch die DMZ-Funktion nutzen. Diese sollte mit fast jeder Anwendung funktionieren, aber: • sie stellt ein Sicherheitsrisiko dar, weil die Firewall deaktiviert ist. • nur ein PC kann diese Funktion nutzen. - 87 - BroadBand Router FBR-1418TX... -
Seite 91: Technische Daten
8 Anhang Technische Daten Tab. 8-3 Technische Daten FBR-1418TX Modell FBR-1418TX Abmessungen 155mm(B) * 130mm(T) * 25mm(H) Betriebstemperatur 0°C bis 40°C Lagertemperatur -10°C bis 70°C Netzwerkprotokoll TCP/IP Netzwerkschnittstelle 4 x 10/100BaseT (RJ45) LAN- Anschluss 1 x RJ11 für ADSL-Anschluss LEDs... -
Seite 92: Glossar
Netzwerkstation, die sich neu im Netzwerk anmeldet, eine freie IP-Adresse aus einem vor- definierten Vorrat von IP-Adressen zu. Dieser Server-Dienst kann auf Netzwerkservern ein- gerichtet werden, aber auch viele Server-Appliances wie Broadband-Router, Wireless Access-Points (z. B. der LevelOne WAP-0003) u. a. bieten die Option, einen DHCP-Dienst zu aktivieren. Dialog Mit Bezug auf grafische Computer-Benutzeroberflächen bezeichnet der Terminus ein Fen-... - Seite 93 Glossar Glossar DOS-Fenster Verschiedene Befehle, insbesondere für die Systemadministration, sind in den Windows-Be- triebssystemen nicht über die grafische Windows-Oberfläche verfügbar. Diese Befehle wer- den wie im Betriebsystem DOS in einer Befehlszeile manuell eingegeben. Die Befehlszeile steht unter Windows in einen sog. DOS- Fenster (auch DOS-Box, Befehlszeile, Eingabeauf- forderung genannt) zur Verfügung.
- Seite 94 Internet Domain-Namen - z. B. www.level-one.de - jeweils die IP-Adresse des Webser- vers zugeordnet ist, auf dem die betreffende Homepage gespeichert ist und von einem Web- Browser abgerufen werden kann. Beispiel: Der Domain-Name der LevelOne Homepage ist www.level-one.de, die IP-Adresse des Webservers lautet 195.253.21.242. Diese Datenbank ist also im Prinzip wie ein Telefonbuch aufgebaut.
- Seite 95 Glossar Glossar DSL-Modem Gerät für die Übertragung von Daten im xDSL-Verfahren über eine Telefonleitung. Das DSL-Modem nutzt eine analoge Modulation mit 256 verschiedenen Tönen im Abstand von je 4,3125 kHz zur Datenübertragung. Diese Technik wird als Discrete Multi Tone Verfah- ren (DMT) bezeichnet.
- Seite 96 Glossar Glossar IE (Microsoft Internet Explorer) IE ist eine gebräuchliche Abkürzung für den Microsoft Internet Explorer. Image Ein meist komprimiert gespeichertes exaktes Abbild einer Festplatte oder Festplatten-Parti- tion. IP (Internet Protocol) IP (spezifiziert in RFC 791) ist ein Protokoll für gezielte Zustellung und Austausch von Da- tenpaketen zwischen zwei Rechnern ohne vorherigen Aufbau einer Verbindung zwischen den am Datenaustausch beteiligten Rechnern.
- Seite 97 Glossar Glossar Aus diesem Grund sind dem Router bei bestehender Online-Verbindung zwei IP-Adressen zugewiesen: die LAN IP-Adresse (Voreinstellung 192.168.123.254), die vom Anwender ge- ändert werden kann, und die öffentliche IP-Adresse, die dem Router bei jedem Verbindungs- aufbau durch die Gegenstelle beim ISP zugewiesen wird. IP-Adresse, privater Adressbereich Für den Betrieb interner Netzwerke wurden von der IANA die folgenden Adressbereiche im IP-Adressraum reserviert (RFC1918).
- Seite 98 Glossar Glossar LAN - Local Area Network Ein lokales Computernetzwerk, dessen Ausdehnung auf einen räumlich bzw. institutionell definierten Bereich beschränkt ist. Das interne Computernetzwerk von Unternehmen, Insti- tutionen oder auch Privathaushalten wird als LAN bezeichnet. Die kabelose Variante des LAN wird allgemein WLAN ( Wireless LAN) genannt. MAC-Adresse Unter Windows zeigt der Befehl „ipconfig /all"...
- Seite 99 Glossar Glossar PPP - Point-to-Point Protocol Das Punk-zu-Punkt Protokoll (PPP), dokumentiert in RFC 1661, wurde für den Aufbau von Netzwerkverbindungen über Wählleitungen, insbesondere analoge oder digitale (ISDN) Te- lefonleitungsnetze, entwickelt. Das Punkt-zu-Punkt Protokoll bietet u. a. spezielle Mechanis- men zur Netzwerkkonfiguration (IP-Adresse, Gateway) und für die Authentifizierung von Benutzern, weshalb das PPP von ISPs inzwischen als Standardprotokoll für einwahlbasierte Internetzugänge verwendet wird.
- Seite 100 Glossar Glossar Registerkarte Eingabebereich eines Dialogfensters. Wie im Beispiel unten gezeigt sind meist mehrere Re- gisterkarten in einem Dialogfenster hintereinander angeordnet. Durch Klicken auf den ge- wünschten Registereintrag wird die entsprechende Registerkarte sichtbar gemacht (aktiv). Abb. 9-5 Registerkarten Systemeigenschaften RJ45 Telefonstecker der Serie RJ = Registered Jack, (U.S.
- Seite 101 Glossar Glossar Systemsteuerung Im Windows Betriebssystem das zentrale Fenster für die System-Konfiguration. Die Systemsteuerung wird wie folgt aufgerufen: • Klicken Sie in der Taskleiste auf „Start“ • Klicken Sie auf „Einstellungen“ und „Systemsteuerung“ Abb. 9-6 Aufruf der Systemsteuerung Taskleiste Am unteren Rand des Desktops von grafischen Oberflächen (Gnome, KDE, Windows) be- findliche Leiste, die verschiedene Funktionen und Informationen (typischerweise Anzeige der Uhrzeit, aktuell laufender Programme) anbietet.
- Seite 102 Glossar Glossar xDSL xDSL ist die zusammenfassende Bezeichnung für die verschiedenen Varianten der Techno- logie DSL (Digital Subscriber Line), die eine gleichzeitige zwei-Wege-Übertragung von Daten und Sprache über eine Telefonleitung ermöglicht. In Deutschland stellt die Deutsche Tele- kom AG und einige weitere Provider DSL-Technologie für den geschäftlichen und privaten Bedarf bereit.
