TFA 30.1034 Bedienungsanleitung

TFA_No. 30.1034_Anl_03_22
LCD
➀

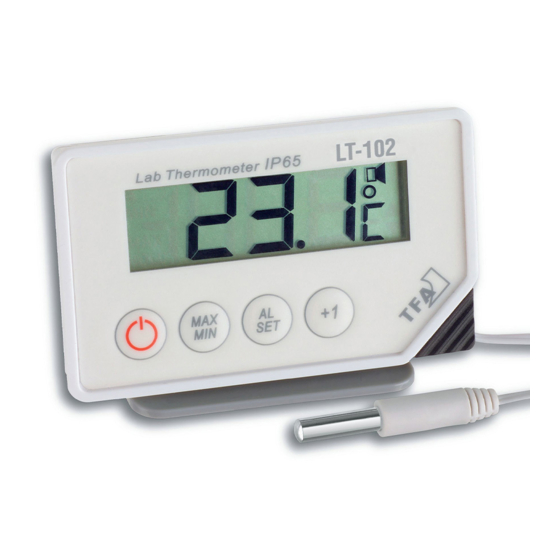

Digitales Kontroll-Thermometer
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die
Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir
keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen erge-
ben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Anleitung gut auf!
2. Einsatzbereich
• Temperaturmessung über wasserdichten Kabelfühler für Lebensmittel (gemäß HACCP und EN13485), Hand-
werk, Labor, Industrie, Landwirtschaft und Hobby.
3. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Pro-
dukt nicht anders, als in dieser Anleitung beschrieben wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
Vorsicht!
Verletzungsgefahr:
• Halten Sie das Gerät und die Batterie außerhalb der Reichweite von Kindern.
• Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein.
Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und
zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper
gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht
werden.
• Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie
ggf. umgehend die betroffenen Stellen mit Wasser und suchen Sie einen Arzt auf.
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät nicht extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Nur der Fühler ist hitzebeständig bis 70°C.
• Tauchen Sie das Anzeigeelement nicht in Wasser, sonst kann Feuchtigkeit eindringen und zu Fehlfunktionen
führen.
4. Bestandteile
Display (LCD)
1
Batteriewechselsymbol
2
Alarmsymbol
3
optisches Alarmsignal (blinkt)
5. Inbetriebnahme
• Entfernen Sie die Schutzfolie vom Display. Öffnen Sie das Batteriefach auf der Rückseite des Gerätes, indem
Sie die 2 Schrauben neben dem Magneten mit einem kleinen Schraubenzieher entfernen. Entfernen Sie den
Batterieunterbrechungsstreifen und schrauben Sie den Deckel wieder fest. Das Gerät ist betriebsbereit.
6. Bedienung
6.1 Temperaturanzeige
• Die aktuell am Kabelfühler gemessene Temperatur wird im Display angezeigt. Mit der +1-Taste können Sie
die Anzeige von °C auf °F umschalten.
6.2 Taste ON/OFF
• Mit der "ON/OFF"-Taste können Sie das Gerät an- und ausschalten. Einstellungen bleiben erhalten, Messun-
gen und Alarmierungen erfolgen nur im eingeschalteten Zustand.
6.3 Hold/Max/Min-Funktion
• Durch Drücken der "MAX/MIN"-Taste wird die momentane Anzeige festgehalten (Anzeige HOLD).
• Durch weiteres Drücken der "MAX/MIN"-Taste erscheint die maximale Temperatur seit der letzten Rückstel-
lung (Anzeige MAX).
• Drücken Sie noch einmal die "MAX/MIN"-Taste, erscheint die minimale Temperatur seit der letzten Rückstel-
lung (Anzeige MIN).
• Mit einem weiteren Tastendruck kehren Sie zurück zur aktuellen Temperatur.
• Zur Löschung der gespeicherten maximalen und minimalen Werte halten Sie die "MAX/ MIN"-Taste 3 Sekun-
den gedrückt, während MAX bzw. MIN angezeigt wird (Anzeige ---).
6.4 Obergrenze und Untergrenze für Temperatur-Alarm
• Zum Einstellen einer Temperatur-Obergrenze, bei deren Überschreiten ein Alarm ertönt, drücken Sie die "AL
SET"-Taste im Normalmodus. Das obere Grenzwert-Symbol ▲ wird angezeigt und beginnt zu blinken. Geben
Sie mit der +1-Taste die gewünschte Temperatur ein. Für einen Schnelldurchlauf halten Sie den Knopf
gedrückt. Nun können Sie den Alarm mit der "MAX/MIN"-Taste aktivieren (Alarmsymbol erscheint) oder
deaktivieren (Alarmsymbol verschwindet). Bestätigen Sie mit der "AL SET"-Taste.
Das untere Grenzwert-Symbol ▼ wird angezeigt und beginnt zu blinken. Geben Sie gegebenenfalls mit der
•
+1-Taste die gewünschte Temperatur-Untergrenze ein, bei deren Unterschreiten ein Alarm ertönt. Für einen
Schnelldurchlauf halten Sie den Knopf gedrückt. Aktivieren oder deaktivieren Sie den Alarm mit der
"MAX/MIN"-Taste. Bestätigen Sie mit der "AL SET"-Taste.
Nach dem Einstellen des Temperatur-Alarms zeigen die Symbole ▲▼, ob ein oberer und/oder unterer Grenz-
•
wert aktiviert ist.
• Bei Über- bzw. Unterschreiten der eingestellten Temperaturgrenzen ertönt für eine Minute ein Alarmton, das
optische Alarmsignal und der entsprechende Pfeil ▲ oder ▼ beginnt zu blinken. Der Alarmton und das opti-
sche Alarmsignal können mit einer beliebigen Taste manuell ausgeschaltet werden.
• Liegt die Temperatur wieder innerhalb der eingestellten Alarmgrenzen, hört der Alarmton auf (innerhalb 1
min.) und das optische Alarmsignal verschwindet. Der Pfeil blinkt weiter und zeigt an, dass der eingestellte
Grenzwert in der Vergangenheit mindestens einmal über- oder unterschritten wurde. Drücken Sie die +1-
Taste, und der Pfeil hört auf zu blinken.
30.03.2022 14:07 Uhr Seite 1
➁
4
oberer Grenzwertalarm
5
unterer Grenzwertalarm
Bedienungsanleitung
Instruction manual
➂
➃
➄
Digitales Kontroll-Thermometer
7. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwen-
den!
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
8. Batteriewechsel
• Um die Batterielebensdauer zu verlängern, empfehlen wir, das Gerät nach der Messung sofort mit der
ON/OFF Taste auszuschalten.
• Wenn die Spannung der Batterie zu niedrig ist, erscheint das Batteriewechselsymbol. Öffnen Sie das Batterie-
fach auf der Rückseite des Gerätes, legen Sie eine neue Batterie CR2032 3V Lithium ein, und schrauben Sie
den Deckel wieder fest.
9. Fehlerbeseitigung
Problem
Keine Anzeige
Unkorrekte Anzeige
10. Entsorgung
Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien und Bestandteile herge-
stellt, die recycelt und wiederverwendet werden können. Dies verringert den Abfall und schont die Umwelt.
Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsysteme.
Entsorgung des Elektrogeräts
Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsorgen Sie diese
getrennt.
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-
Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Alt-
gerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsor-
gung von Elektro- und Elektronikgeräten abzugeben. Die Rückgabe ist unentgeltlich. Beachten Sie
die aktuell geltenden Vorschriften!
Entsorgung der Batterien
Batterien und Akkus dürfen keinesfalls in den Hausmüll. Sie enthalten Schadstoffe wie Schwerme-
talle, die bei unsachgemäßer Entsorgung der Umwelt und der Gesundheit Schaden zufügen kön-
nen und wertvolle Rohstoffe wie Eisen, Zink, Mangan oder Nickel, die wiedergewonnen werden
können.
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltge-
rechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder
lokalen Bestimmungen abzugeben. Die Rückgabe ist unentgeltlich. Adressen geeigneter Sammel-
stellen können Sie von Ihrer Stadt- oder Kommunalverwaltung erhalten.
Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.
Reduzieren Sie die Entstehung von Abfällen aus Batterien, indem Sie Batterien mit längerer
Lebensdauer oder geeignete wiederaufladbare Akkus nutzen. Vermeiden Sie die Vermüllung der
Umwelt und lassen Sie Batterien oder batteriehaltige Elektro- und Elektronikgeräte nicht achtlos
liegen. Die getrennte Sammlung und Verwertung von Batterien und Akkus leisten einen wichtigen
Beitrag zur Entlastung der Umwelt und Vermeidung von Gefahren für die Gesundheit.
WARNUNG!
Umwelt- und Gesundheitsschäden durch falsche Entsorgung der Batterien!
WARNUNG!
Explosionsgefahr bei lithiumhaltigen Batterien
• Bei lithiumhaltigen Batterien und Akkus (Li=Lithium) besteht hohe Brand- und Explosionsgefahr durch Hitze
oder mechanische Beschädigungen mit möglichen schwerwiegenden Folgen für Mensch und Umwelt. Ach-
ten Sie besonders auf die ordnungsgemäße Entsorgung.
11. Technische Daten
Messbereich Temperatur:
Genauigkeit:
Kabel: ca. 3 m
Auflösung:
Schutzart:
Spannungsversorgung:
Gehäusemaße:
Gewicht:
Dieses Produkt erfüllt die Richtlinien gemäß der Norm EN 13485.
Eignung: S, T (Lagerung, Transport)
Umgebung: A
Genauigkeitsklasse: 1
Messbereich: -40°C...+70C
Nach EN 13485 ist eine regelmäßige Überprüfung und Kalibrierung des Messgeräts gemäß EN 13486 durchzu-
führen (Empfehlung: jährlich).
TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, 97877 Wertheim, Deutschland
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die
technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geän-
dert werden.
Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter
Eingabe der Artikel-Nummer in das Suchfeld.
www.tfa-dostmann.de
Kat. Nr. 30.1034
Lösung
➜
Batterie polrichtig einlegen (+Pol nach oben)
➜
Batterie wechseln
➜
Gerät einschalten (ON)
➜
Sitz des Kabelfühlers prüfen
➜
Batterie wechseln
-40°C ...+70°C (-40°F...+158°F)
±0.5°C @ -20...+25°C, ansonsten ±1°C
0,1°C
IP 65
1x CR2032 3V Lithium Knopfbatterie (inklusive)
87 x 17 (29) x 52 (57) mm
79 g (nur das Gerät)
03/22
