TFA LT-102 Bedienungsanleitung

TFA_No. 30.1034_Anl_D_GB_06_18
LCD
➀

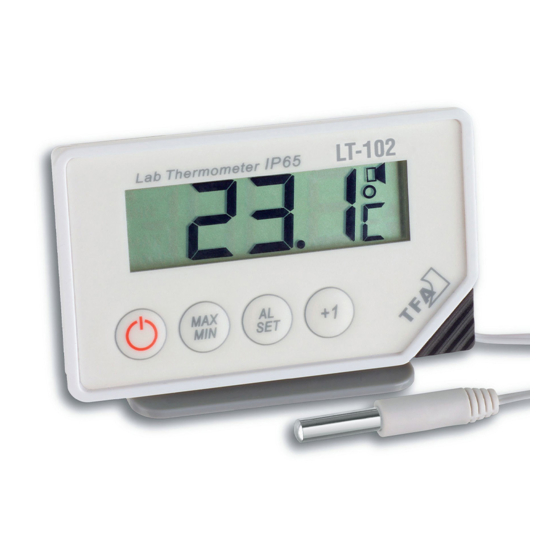

Digitales Kontroll-Thermometer
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen
des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlge-
brauch. Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verur-
sacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrek-
te Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!
2. Einsatzbereich
• Temperaturmessung über wasserdichten Kabelfühler für Lebensmittel (gemäß HACCP
und EN13485), Handwerk, Labor, Industrie, Landwirtschaft und Hobby.
3. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.
Verwenden Sie das Produkt nicht anders, als in dieser Anleitung beschrieben wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
Vorsicht!
Verletzungsgefahr:
• Bewahren Sie das Gerät und die Batterie außerhalb der Reichweite von Kindern auf.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken
lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2
Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten,
eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen
Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen.
Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst
schnell ausgetauscht werden.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe
und Schutzbrille tragen!
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät nicht extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Nur der Fühler ist hitzebeständig bis 70°C.
• Tauchen Sie das Anzeigeelement nicht in Wasser, sonst kann Feuchtigkeit eindringen
und zu Fehlfunktionen führen.
4. Bestandteile
Display (LCD)
1
Batteriewechselsymbol
2
Alarmsymbol
3
optisches Alarmsignal (blinkt)
5. Inbetriebnahme
• Entfernen Sie die Schutzfolie vom Display. Öffnen Sie das Batteriefach auf der Rücksei-
te des Gerätes, indem Sie die 2 Schrauben neben dem Magneten mit einem kleinen
Schraubenzieher entfernen. Entfernen Sie den Batterieunterbrechungsstreifen und
schrauben Sie den Deckel wieder fest. Das Gerät ist betriebsbereit.
6. Bedienung
6.1 Temperaturanzeige
• Die aktuell am Kabelfühler gemessene Temperatur wird im Display angezeigt. Mit der
+1-Taste können Sie die Anzeige von °C auf °F umschalten.
6.2 Taste ON/OFF
• Mit der "ON/OFF"-Taste können Sie das Gerät an- und ausschalten. Einstellungen blei-
ben erhalten, Messungen und Alarmierungen erfolgen nur im eingeschalteten Zustand.
6.3 Hold/Max/Min-Funktion
• Durch Drücken der "MAX/MIN"-Taste wird die momentane Anzeige festgehalten
(Anzeige HOLD).
• Durch weiteres Drücken der "MAX/MIN"-Taste erscheint die maximale Temperatur seit
der letzten Rückstellung (Anzeige MAX).
• Drücken Sie noch einmal die "MAX/MIN"-Taste, erscheint die minimale Temperatur seit
der letzten Rückstellung (Anzeige MIN).
• Mit einem weiteren Tastendruck kehren Sie zurück zur aktuellen Temperatur.
• Zur Löschung der gespeicherten maximalen und minimalen Werte halten Sie die
"MAX/ MIN"-Taste 3 Sekunden gedrückt, während MAX bzw. MIN angezeigt wird
(Anzeige ---).
6.4 Obergrenze und Untergrenze für Temperatur-Alarm
• Zum Einstellen einer Temperatur-Obergrenze, bei deren Überschreiten ein Alarm ertönt,
drücken Sie die "AL SET"-Taste im Normalmodus. Das obere Grenzwert-Symbol
wird angezeigt und beginnt zu blinken. Geben Sie mit der +1-Taste die gewünschte
Temperatur ein. Für einen Schnelldurchlauf halten Sie den Knopf gedrückt. Nun können
Sie den Alarm mit der "MAX/MIN"-Taste aktivieren (Alarmsymbol erscheint) oder deak-
tivieren (Alarmsymbol verschwindet). Bestätigen Sie mit der "AL SET"-Taste.
13.06.2018 10:29 Uhr Seite 1
➁
4
oberer Grenzwertalarm
5
unterer Grenzwertalarm
Bedienungsanleitung
Instruction manual
➂
➃
➄
Digitales Kontroll-Thermometer
• Das untere Grenzwert-Symbol
gegebenenfalls mit der +1-Taste die gewünschte Temperatur-Untergrenze ein, bei
deren Unterschreiten ein Alarm ertönt. Für einen Schnelldurchlauf halten Sie den Knopf
gedrückt. Aktivieren oder deaktivieren Sie den Alarm mit der "MAX/MIN"-Taste. Bestä-
tigen Sie mit der "AL SET"-Taste.
• Nach dem Einstellen des Temperatur-Alarms zeigen die Symbole
und/oder unterer Grenzwert aktiviert ist.
• Bei Über- bzw. Unterschreiten der eingestellten Temperaturgrenzen ertönt für eine
Minute ein Alarmton, das optische Alarmsignal und der entsprechende Pfeil
beginnt zu blinken. Der Alarmton und das optische Alarmsignal können mit einer belie-
bigen Taste manuell ausgeschaltet werden.
• Liegt die Temperatur wieder innerhalb der eingestellten Alarmgrenzen, hört der Alarm-
ton auf (innerhalb 1 min.) und das optische Alarmsignal verschwindet. Der Pfeil blinkt
weiter und zeigt an, dass der eingestellte Grenzwert in der Vergangenheit mindestens
einmal über- oder unterschritten wurde. Drücken Sie die +1-Taste, und der Pfeil hört
auf zu blinken.
7. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder
Lösungsmittel verwenden!
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
8. Batteriewechsel
• Um die Batterielebensdauer zu verlängern, empfehlen wir, das Gerät nach der Messung
sofort mit der ON/OFF Taste auszuschalten.
• Wenn die Spannung der Batterie zu niedrig ist, erscheint das Batteriewechselsymbol.
Öffnen Sie das Batteriefach auf der Rückseite des Gerätes, legen Sie eine neue Batterie
CR2032 3V Lithium ein, und schrauben Sie den Deckel wieder fest.
9. Fehlerbeseitigung
Problem
Keine Anzeige
Unkorrekte Anzeige
10. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile her-
gestellt, die recycelt und wiederverwendet werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und
Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden
Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
CD=Cadmium, Hg=Quecksilber, Pb=Blei.
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von
Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer
ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer aus-
gewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronik-
geräten abzugeben.
11. Technische Daten
Messbereich Temperatur:
Genauigkeit:
Kabel:
Auflösung:
Schutzart:
Spannungsversorgung:
Gehäusemaße:
Gewicht:
Dieses Produkt erfüllt die Richtlinien gemäß der Norm EN 13485.
Eignung: S, T (Lagerung, Transport)
Umgebung: A
Genauigkeitsklasse: 1
Messbereich: -40°C...+70C
Nach EN 13485 ist eine regelmäßige Überprüfung und Kalibrierung des Messgeräts gemäß
EN 13486 durchzuführen (Empfehlung: jährlich).
TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland
▲
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die
technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geän-
dert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der
Artikel-Nummer auf unserer Homepage.
www.tfa-dostmann.de
Kat. Nr. 30.1034
▼
wird angezeigt und beginnt zu blinken. Geben Sie
▲▼
, ob ein oberer
Lösung
➜ Batterie polrichtig einlegen (+Pol nach oben)
➜ Batterie wechseln
➜ Gerät einschalten (ON)
➜ Sitz des Kabelfühlers prüfen
➜ Batterie wechseln
-40°C ...+70°C (-40°F...+158°F)
±0.5°C @ -20...+25°C,
ansonsten ±1°C
ca. 3 m
0,1°C
IP 65
1x CR2032 3V Lithium Knopfbatterie (inklusive)
87 x 17 (29) x 52 (57) mm
79 g (nur das Gerät)
▲ ▼
oder
06/18
