Bedienungsanleitung
Instruction manual

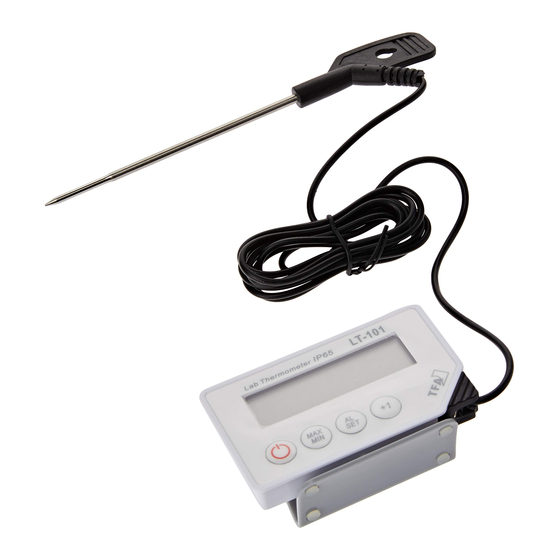

Digitales Einstichthermometer
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und
die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch. Für Schäden, die aus Nichtbe-
achtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso
haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!
2. Einsatzbereich
• Temperaturmessung von flüssigen, pastösen und halbfesten Objekten für Haushalt, Beruf und Hobby,
auch für Lebensmittel gemäß HACCP
3. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das
Produkt nicht anders, als in dieser Anleitung beschrieben wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und nur für
den privaten Gebrauch bestimmt.
Vorsicht!
Verletzungsgefahr:
• Bewahren Sie das Gerät und die Batterie außerhalb der Reichweite von Kindern auf.
• Vorsicht beim Umgang mit der Einstichsonde.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, muss sofort
medizinische Hilfe in Anspruch genommen werden.
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, soll-
ten schwache Batterien möglichst schnell ausgetauscht werden.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille
tragen!
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät nicht extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Nur der Fühler ist hitzebeständig bis 200°C.
• Halten Sie niemals den Fühler direkt über Feuer.
• Tauchen Sie das Anzeigeelement nicht in Wasser, sonst kann Feuchtigkeit eindringen und zu Fehlfunk-
tionen führen. Nicht in der Spülmaschine reinigen.
4. Bestandteile
Display (LCD)
1
Batteriewechselsymbol
2
Alarmsymbol
3
optisches Alarmsignal (blinkt)
5. Inbetriebnahme
• Entfernen Sie die Schutzfolie vom Display. Öffnen Sie das Batteriefach auf der Rückseite des Gerätes,
indem Sie die 2 Schrauben neben dem Magneten mit einem kleinen Schraubenzieher entfernen. Entfer-
nen Sie den Batterieunterbrechungsstreifen und schließen Sie den Deckel wieder. Das Gerät ist betriebs-
bereit.
6. Bedienung
6.1 Temperaturanzeige
• Die aktuell am Einstechfühler gemessene Temperatur wird im Display angezeigt. Mit der +1-Taste kön-
nen Sie die Anzeige von °C auf °F umschalten.
6.2 Taste ON/OFF
• Mit der "ON/OFF"-Taste können Sie das Gerät an- und ausschalten. Einstellungen bleiben erhalten, Mes-
sungen und Alarmierungen erfolgen nur im eingeschalteten Zustand.
6.3 Hold/Max/Min-Funktion
• Durch Drücken der "MAX/MIN"-Taste wird die momentane Anzeige festgehalten (Anzeige HOLD).
• Durch weiteres Drücken der "MAX/MIN"-Taste erscheint die maximale Temperatur seit der letzten Rück-
stellung (Anzeige MAX).
• Drücken Sie noch einmal die "MAX/MIN"-Taste, erscheint die minimale Temperatur seit der letzten
Rückstellung (Anzeige MIN).
• Mit einem weiteren Tastendruck kehren Sie zurück zur aktuellen Temperatur.
• Zur Löschung der gespeicherten maximalen und minimalen Werte halten Sie die "MAX/ MIN"-Taste 3
Sekunden gedrückt, während MAX bzw. MIN angezeigt wird (Anzeige ---).
6.4 Obergrenze und Untergrenze für Temperatur-Alarm
• Zum Einstellen einer Temperatur-Obergrenze, bei deren Überschreiten ein Alarm ertönt, drücken Sie die
"AL SET"-Taste im Normalmodus. Das obere Grenzwert-Symbol
ken. Geben Sie mit der +1-Taste die gewünschte Temperatur ein. Für einen Schnelldurchlauf halten Sie
den Knopf gedrückt. Nun können Sie den Alarm mit der "MAX/MIN"-Taste aktivieren (Alarmsymbol
erscheint) oder deaktivieren (Alarmsymbol verschwindet). Bestätigen Sie mit der "AL SET"-Taste.
▼
• Das untere Grenzwert-Symbol wird angezeigt und beginnt zu blinken. Geben Sie gegebenenfalls mit
der +1-Taste die gewünschte Temperatur-Untergrenze ein, bei deren Unterschreiten ein Alarm ertönt.
Für einen Schnelldurchlauf halten Sie den Knopf gedrückt. Aktivieren oder deaktivieren Sie den Alarm
mit der "MAX/MIN"-Taste. Bestätigen Sie mit der "AL SET"-Taste.
10:22 Uhr Seite 1
4
oberer Grenzwertalarm
5
unterer Grenzwertalarm
▲
wird angezeigt und beginnt zu blin-
Digitales Einstichthermometer
• Nach dem Einstellen des Temperatur-Alarms zeigen die Symbole
Grenzwert aktiviert ist.
• Bei Über- bzw. Unterschreiten der eingestellten Temperaturgrenzen ertönt für eine Minute ein Alarmton,
das optische Alarmsignal und der entsprechende Pfeil
das optische Alarmsignal können mit einer beliebigen Taste manuell ausgeschaltet werden.
• Liegt die Temperatur wieder innerhalb der eingestellten Alarmgrenzen, hört der Alarmton auf (innerhalb
1 min.) und das optische Alarmsignal verschwindet. Der Pfeil blinkt weiter und zeigt an, dass der einge-
stellte Grenzwert in der Vergangenheit mindestens einmal über- oder unterschritten wurde. Drücken Sie
die +1-Taste, und der Pfeil hört auf zu blinken.
7. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel
verwenden!
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
8. Batteriewechsel
• Um die Batterielebensdauer zu verlängern, empfehlen wir, das Gerät nach der Messung sofort mit der
ON/OFF Taste auszuschalten.
• Wenn die Spannung der Batterie zu niedrig ist, erscheint das Batteriewechselsymbol. Öffnen Sie das
Batteriefach auf der Rückseite des Gerätes, legen Sie eine neue Batterie CR2032 3V Lithium ein, und
schließen Sie den Deckel wieder.
9. Fehlerbeseitigung
Problem Lösung
➜ Batterie polrichtig einlegen (+Pol nach oben)
Keine Anzeige
➜ Batterie wechseln
➜ Gerät einschalten (ON)
➜ Sitz des Messfühlers prüfen
Unkorrekte Anzeige
➜ Batterie wechseln
10. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile hergestellt, die recy-
celt und wiederverwendet werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur
umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß
nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
CD=Cadmium, Hg=Quecksilber, Pb=Blei.
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elek-
tronik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet,
das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für
die Entsorgung von Elektro- und Elektronikgeräten abzugeben.
11. Technische Daten
Messbereich Temperatur: -40°C ...+200°C (-40°F...+392°F)
Genauigkeit: ±0.5°C @ 0...50°C,
±1°C @ -20...0°C, 51...70°C
±2°C @ -40...-20°C, 70..200°C
Kabel: ca. 1 m
Auflösung: 0,1°C
Schutzart: IP 65
Spannungsversorgung: 1x CR2032 3V Lithium Knopfbatterie (inklusive)
Gehäusemaße: 87 x 17 (29) x 52 (57) mm
Gewicht: 89 g (nur Gerät)
TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim.
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht wer-
den. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benach-
richtigung geändert werden.
www.tfa-dostmann.de
Kat. Nr. 30.1033
▲▼
