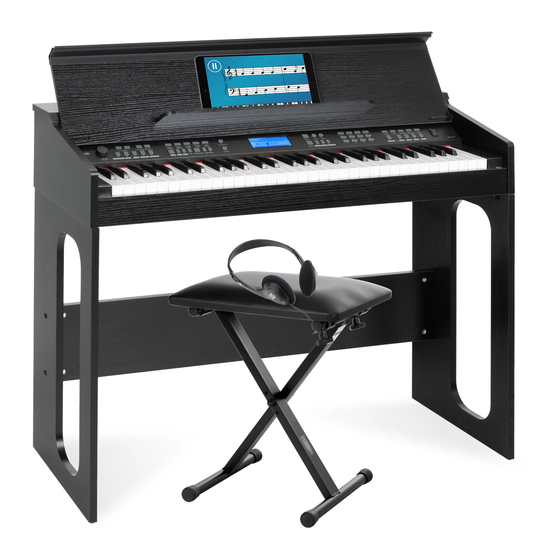

Funkey DP-61 III Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Funkey DP-61 III
Inhaltszusammenfassung für Funkey DP-61 III

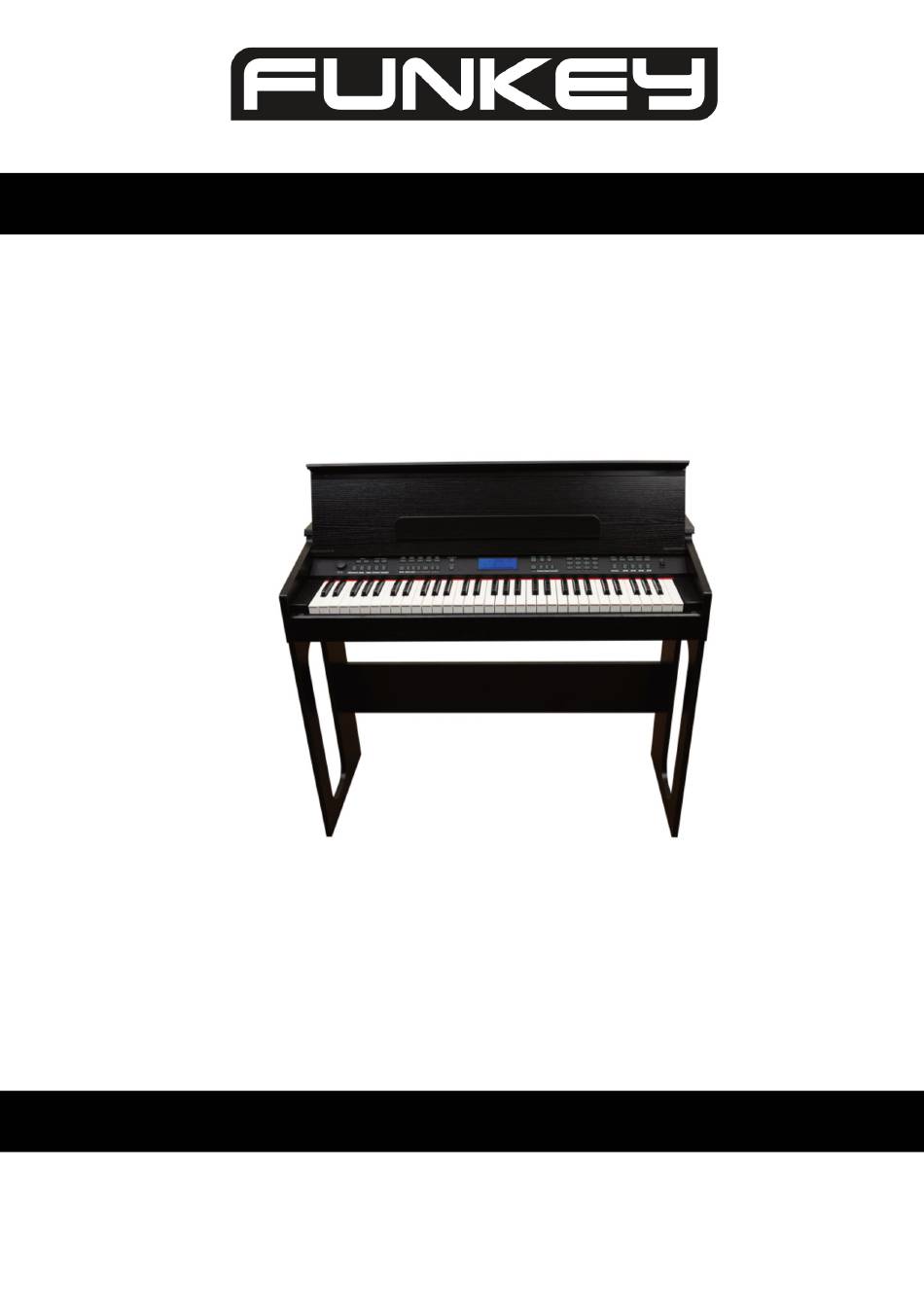

- Seite 1 DP-61 III Piano Keyboard Bedienungsanleitung / User Manual Version: 08/2021...
- Seite 2 Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Um sicherzustellen, dass Sie mit diesem Produkt voll und ganz zufrieden sind, lesen Sie sorgfältig und verstehen Sie diese Bedienungsanleitung, bevor Sie dieses Instrument verwenden. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Die Bedienungsanleitung muss an alle nachfolgenden Anwender weitergegeben werden.
- Seite 3 Vorsicht Bitte beachten Sie folgende grundlegenden Hinweise, um sich oder andere nicht zu gefährden und Schäden an externen Geräten zu vermeiden. Warnhinweise Bauen Sie das Instrument nicht auseinander und nehmen Sie keine Modifikationen daran vor. Dies könnte Verletzungen durch Stromschlag zur Folge haben. Betrauen Sie eine Fachwerkstatt mit eventuell nötigen Service- und Wartungsarbeiten oder wenden Sie sich an Ihren Händler.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Aufbauanleitung ....................6 Bedienoberfläche und Display ................8 Bedienoberfläche ....................8 Display ........................10 Rückseitiges Anschlusspanel ................11 Netzteilbuchse.....................11 PHONES ......................11 LINE OUT ......................12 USB to Host ......................12 SUSTAIN ......................12 Grundlegende Bedienung ................... 13 Inbetriebnahme ....................13 Melodiespiel ......................13 Tone (Klangfarbe) auswählen ................13 DOUBLE ......................13 Split .........................13 Sustain ......................14... - Seite 5 Variation ......................16 Tempo ......................16 Begleitlautstärke ....................16 Akkorderkennung ....................16 Akkord-Fingersatz....................16 Single Finger 1 ....................18 Single Finger 2 ....................18 Fingered ......................19 Chord Close.....................20 Speicherfunktion ....................20 Aufnahmefunktion ....................20 Demowiedergabe und Übe-Funktion ..............21 Anhören von Demos ...................21 Übe-Funktion ......................21 Trouble Shooting ....................22 Produktspezifikationen ..................
-
Seite 6: Aufbauanleitung
Aufbauanleitung Befestigen Sie die vier Winkel [1] mit den acht kleinen M4x12 Holzschrauben [2] an den beiden Standfüßen [3]. Verbinden Sie nun die beiden Standfüße mit Hilfe der rückseitigen Verbindungsplatte [5]. Hierzu stecken Sie zuerst die vier Verbindungskloben [4] von hinten in die Verbindungsplatte ein. - Seite 7 Winkel M4x12 Holzschraube (klein) Standfüße Verbindungskloben Verbindungsplatte M6x50 Schraube (lang) Spieltisch M6x20 Schraube Verbinden Sie nun den Hohlstecker des mitgelieferten Netzteils mit der entsprechenden Buchse an der Rückseite des Instruments. Anschließend verbinden Sie den Netzstecker mit einer Steckdose. Achten Sie hierbei auf die passende Netzspannung.
-
Seite 8: Bedienoberfläche Und Display
Bedienoberfläche und Display Bedienoberfläche Bezeichnung Funktion Volumenregler Dient zum Einstellen der Lautstärke [TEMPO +/-] Dient der Tempo-Einstellung [ACCOMP VOLUME Dient zum Einstellen der Lautstärke der Begleitfunktion +/-] [SINGLE CHORD 1] Auswahl Chord Modus Single Chord 1 [SINGLE CHORD 2] Auswahl Chord Modus Single Chord 2 [FINGER CHORD] Auswahl Chord Modus Finger Chord [CHORD CLOSE]... - Seite 9 [PRC] Aktiviert bzw. deaktiviert die Percussion-Funktion [METRONOME] Aktiviert bzw. deaktiviert die Metronom-Funktion [TRANSPOSE +/-] Zum Ändern der Transpose-Einstellung [GUITAR] Direktanwahl Gitarre Display Informationen zum Funktionsstatus [PIANO] Direktanwahl Piano [STYLE] Auswahl des Style-Mode [TONE] Auswahl des Tone-Mode [+]/[-] und Parametereinstellung und Werteeingabe Ziffernblock [Double] Aktiviert bzw.
-
Seite 10: Display
Display Akkordanzeige Information zum Akkord der CHORD Funktion Lautstärkeanzeige Information zur aktuell gewählten Lautstärkeeinstellung Tone Information zum aktuell gewählten Funktionszustand zur Tone Einstellung Rhythm Information zum aktuell gewählten Funktionszustand zur Rhythm Einstellung Song Information zum aktuell gewählten Funktionszustand zur Song Auswahl Zahlenfeld Information zur Tone/Rhythm/Song Nummer... -
Seite 11: Rückseitiges Anschlusspanel
Rückseitiges Anschlusspanel Netzteilbuchse Verwenden Sie das Instrument ausschließlich mit dem mitgelieferten Netzteil. Verbinden Sie zuerst den Hohlstecker des Netzteils mit der Netzteilbuchse am Instrument. Verbinden Sie dann das Netzteil zur Steckdose. PHONES Mit dem Phones-Ausgang (6,3mm Stereoklinke) können Sie Ihr Instrument mit einem Kopfhörer verbinden. -
Seite 12: Line Out
LINE OUT Mit Hilfe dieses Anschlusses können Sie Ihr Instrument an einen Musikverstärker anschließen. USB to Host Über die USB to Host Buchse können Sie Ihr Instrument mittels eines USB A->B Kabels zu einem Computer verbinden. Über diese Verbindung können Sie MIDI-Daten zwischen dem Instrument und einem Computer austauschen. -
Seite 13: Grundlegende Bedienung
Grundlegende Bedienung Inbetriebnahme Drücken Sie den Powerschalter, um das Instrument in Betrieb zu nehmen. Melodiespiel Tone (Klangfarbe) auswählen Um einen Tone auszuwählen, drücken Sie die Taste [TONE] um ins Tone-Menü zu gelangen. Im Display wird nun TONE und die Tone-Nummer der Klangfarbe angezeigt. Verwenden Sie die Zifferntasten oder die [+]/[-]-Tasten, um den gewünschten Tone auszuwählen. -
Seite 14: Sustain
Sustain Nutzen Sie die Taste [SUSTAIN] um die Sustain Funktion einzuschalten. Nun klingen alle gespielten Töne länger aus. Beenden Sie diese Funktion durch erneutes Drücken der Taste [SUSTAIN]. Hinweis: Durch die Nutzung eines Sustain-Pedals können Sie diese Funktion wie beim echten Klavier mit dem Fuß... -
Seite 15: Spiel Mit Begleitautomatik
Spiel mit Begleitautomatik Die Begleitautomatik stellt Ihnen eine komplette Begleitband zur Verfügung. Hierzu sind sogenannte Styles in Ihrem Instrument als Begleitmuster hinterlegt. Style auswählen Um einen Style auszuwählen, aktivieren Sie den Style Modus durch Drücken der Taste [STYLE]. Im Display wird nun STYLE und die Style-Nummer des Begleitmusters angezeigt. Verwenden Sie die Zifferntasten oder die [+]/[-]-Tasten, um den gewünschten Style auszuwählen. -
Seite 16: Variation
Variation Die Funktion "Variation" bietet die Möglichkeit den gewählten Style in einer abgeänderten Version wiederzugeben. Aktivieren, bzw. deaktivieren Sie diese Funktion mit der Taste [VARIATION]. Tempo Zu jedem Style ist im Instrument ein vorher festgelegtes Standardtempo verknüpft. Beim Aufrufen des Styles wird automatisch das hinterlegte Tempo angewählt. Sie können das Tempo von Demos, Metronom und Styles jedoch mit den Tasten [TEMPO - ]/[TEMPO +] nach Bedarf ändern. - Seite 17 Akkordtypen Es gibt folgende grundlegende Akkordtypen: Einem Grundton werden eine große Terz und eine reine Quinte zugefügt. Moll Einem Grundton werden eine kleine Terz und eine reine Quinte zugefügt. Übermäßig Einem Grundton werden eine große Terz und eine übermäßige Quinte zugefügt. Vermindert Einem Grundton werden eine kleine Terz und eine verminderte Quinte zugefügt.
-
Seite 18: Single Finger 1
Single Finger 1 Der Single-Finger 1-Modus ist die einfachste Möglichkeit, die Akkorde für die Begleitfunktion einzugeben. Allerdings bietet diese Funktion lediglich eine eingeschränkte Akkordauswahl. Dur-Akkord Drücken Sie nur den Grundton auf der Tastatur. Moll-Akkord Drücken Sie gleichzeitig den Grundton und die nächstliegende rechte Taste. -
Seite 19: Fingered
Fingered Im Fingered-Modus werden die Akkorde in ihrer tatsächlichen Struktur angegeben. Hierbei wird jeder Akkordton konkret gespielt. Töne welche mit gekennzeichnet sind, sind für die Akkordbestimmung nicht zwingend nötig. Das Instrument erkennt die entsprechenden Akkorde auch, wenn Sie diese Töne nicht spielen. -
Seite 20: Chord Close
Chord Close Drücken Sie die Taste [CHORD CLOSE] um die Akkorderkennung zu deaktivieren. Speicherfunktion Mit der Speicherfunktion können Sie Ihre Einstellungen unter vier Speicherplätzen ablegen und gezielt wieder aufrufen. Halten Sie die Taste [MEMORY] gedrückt, und drücken Sie dann eine der Speichertasten [M1] - [M4], um die aktuellen Einstellungen (Tone, Style, Tempo) des Instruments zu speichern. -
Seite 21: Demowiedergabe Und Übe-Funktion
Mit den [TEMPO]-Tasten kann die Wiedergabegeschwindigkeit angepasst werden. Drücken Sie die Taste [PROG] erneut, um eine neue Eingabe zu beginnen. Die vorher gespeicherten Daten werden überschrieben. Hinweis: Die maximale Speicherkapazität beträgt 32 Ereignisse. Die gespeicherten Daten werden beim Ausschalten des Instruments gelöscht. Demowiedergabe und Übe-Funktion Das Gerät verfügt über eine Vielzahl von vorinstallierten Demo-Songs. -
Seite 22: Trouble Shooting
Trouble Shooting Sollte eine Funktionsstörung auftreten, prüfen Sie bitte folgende Fehlerquellen. Fehler Ursache Lösung Das Instrument lässt sich 1.Das Netzkabel ist nicht 1.Stecken Sie das nicht einschalten eingesteckt Netzkabel richtig ein 2.Die Steckdose hat keinen 2.Nutzen Sie eine andere Strom Steckdose Das Instrument gibt bei Ein- Dies ist normal und kein... -
Seite 23: Produktspezifikationen
Produktspezifikationen Keyboard 61 anschlagsdynamische Standardtasten Anschlagsempfindlichkeit On, Off Max. Polyphonie Tone Style Demo Anschlüsse Kopfhörer, Line-Out, Pedal, USB-to-Host Mitgeliefertes Zubehör Netzteil 9V, 800mA, + innen... -
Seite 24: Weee-Erklärung
WEEE-Erklärung (Waste of Electrical and Electronic Equipment) Ihr Produkt wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wiederverwendbar sind. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling-Center. - Seite 49 Funkey DP61III TONE list:...
- Seite 51 Funkey DP61III STYLE list:...
- Seite 53 Funkey DP61III SONG list:...
