4. LED-Licht am Display für den
Hilfsantrieb blinkt
4. und 5. LED-Licht am Display für den
Hilfsantrieb blinken gleichzeitig
5. LED- Licht am Display für den
Hilfsantrieb blinkt
Das 5-Pin-Ausführkabel,
Kontroller angeschlossen ist, kann nicht
verbunden werden und die Lichtdiode
wird nicht angezeigt.

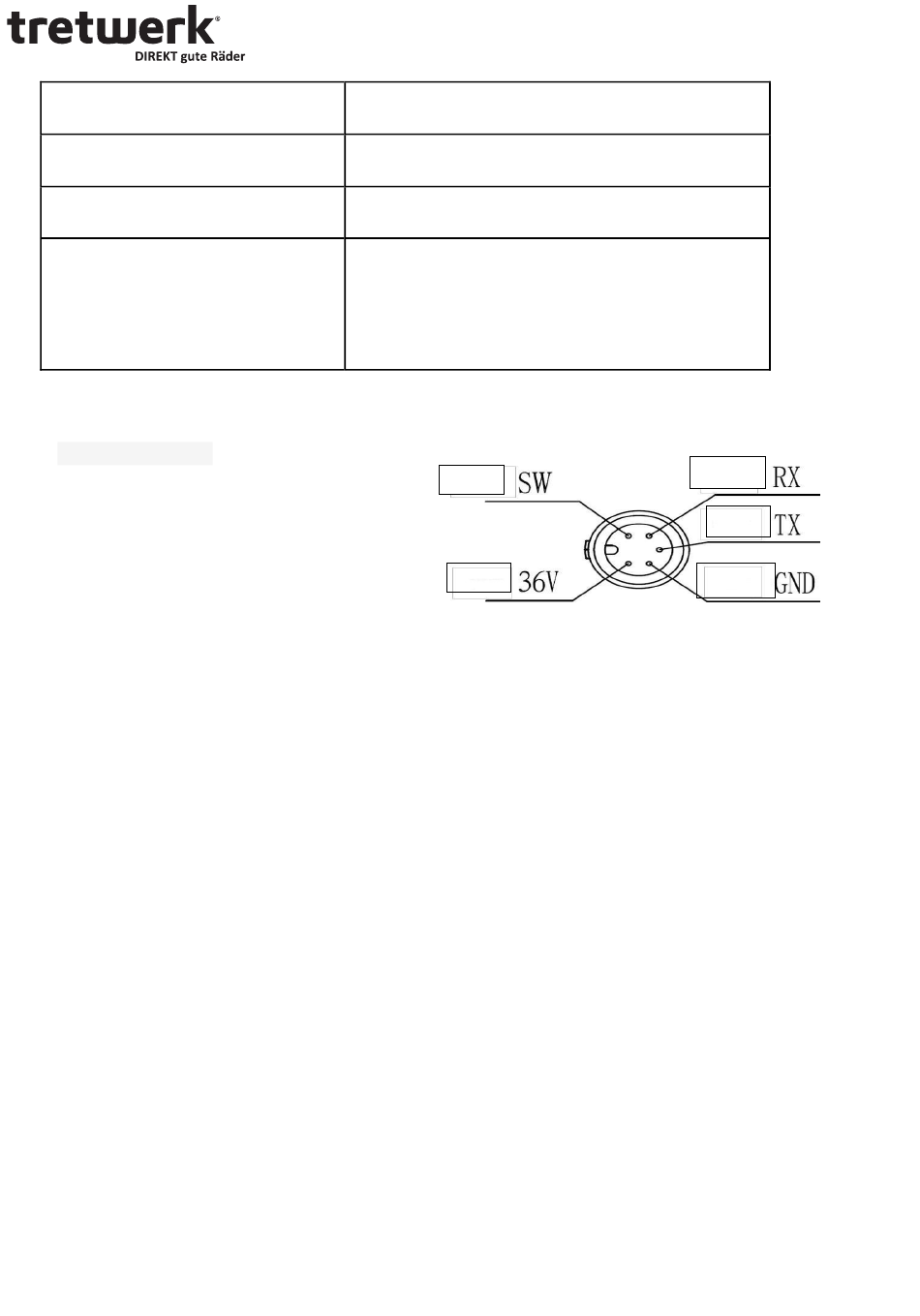

Das Display D15-MSUP verfügt über ein 5-Pin-Ausführkabel, das mit 24V / 36V / 48V Batterie-Spannung
versorgt wird.
1. Positive Versorgung (rote Linie)
2. Erdung (schwarze Linie)
3. Kommunikation Т (gelbe Linie)
4. Kommunikation R (grüne Linie)
5. Schwacher Stromverschluss
(blaue Linie)
Montage des Displays
Befestigen die das Display und den Bolzen am Lenkrad, regulieren Sie den richtigen Sichtbarkeitswinkel und
drehen Sie den Bolzen in eine für die Bedienung günstige Position fest. Ziehen Sie die Bolzen fest, um den
Vorgang abzuschließen.
Fehler beim Anhalten oder Geschwindigkeitssteigerung
Sonstiger Fehler
Fehler in der Kontroller-Kommunikation
das am Das Hauptversorgungskabel ist nicht angeschlossen / der
Kontroller ist außer Phase. Der Kontroller kann
eingeschaltet werden, schaltet jedoch nach 3 Sekunden
selbst ab. Mögliche Ursache: jede einzelne der grünen
und gelben Signallinien, die am Kontroller angeschossen
sind, und der Kontroller sind offen.
12
blau
rot
grün
gelb
schwarz
