MDT Technologies KNX SCN-BWM55.02 Bedienungsanleitung

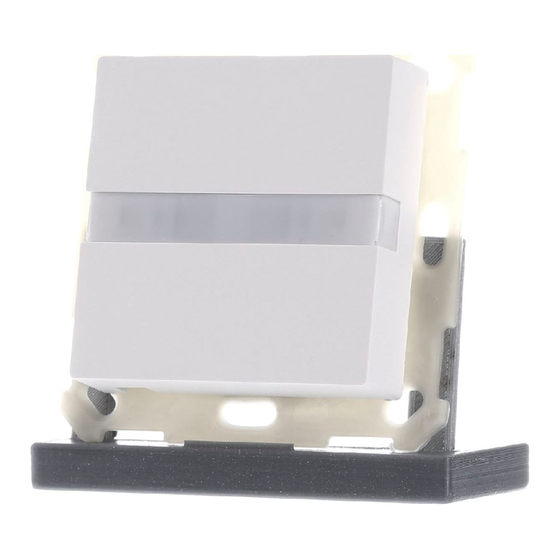

MDT Bewegungsmelder/Automatik Schalter 55, Unterputzgerät
Ausführungen
SCN-BWM55.02 Bewegungsmelder/Automatik Schalter 55
SCN-BWM55.G2 Bewegungsmelder/Automatik Schalter 55
SCN-BWM55T.G2 Bewegungsmelder/Automatik Schalter TS 55 Für 55mm Schalterprogramme, Reinweiß glänzend
Der MDT Bewegungsmelder/Automatikschalter mit Lichtsensor erfasst mit 2 Pyro Detektoren und einer hochauflösenden
Linse kleinste Bewegungen. Es können 2 separate Lichtkanäle, ein HLK Kanal und ein Kanal zur Raumüberwachung
konfiguriert werden. Die Raumhelligkeit wird von dem integrierten Lichtsensor gemessen und als Objekt zur Verfügung
gestellt.
Der MDT Bewegungsmelder sendet nach Bewegungserkennung und nach Unterschreiten der eingestellten Helligkeits-
schwelle ein 1Bit Telegramm („1"), einen 1Byte Dimmwert (0...100%) oder einen Szenenaufruf („EIN"). Die Empfindlichkeit
ist in zehn Stufen einstellbar. Beim Ausbleiben von Bewegung wird nach einer einstellbaren Nachlaufzeit ein 1Bit („0")
Telegramm, ein 1Byte Dimmwert (0...100%) oder ein Szenenaufruf („AUS")gesendet.
Über das Tag-/Nachobjekt können verschiedene Lichtszenarien gesteuert werden. Zusätzlich stehen Master-/Slave-,
Halb-/Vollautomat-, Zwangsführungs-/Sperr- sowie Logikfunktionen zur Verfügung.
Passend für 55mm Schalterprogramme z.B.:
• GIRA Standard 55, E2,E22, Event, Esprit
• BERKER S1, B3, B7
• JUNG A 500, A CREATION, AS 500, A550, A FLOW
• MERTEN 1M, M-Smart, M-Plan, M-Pure
Der MDT Bewegungsmelder ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen
Innenräumen erfolgen. Zur Inbetriebnahme und Projektierung des MDT Bewegungsmelders benötigen Sie die ETS.
Die Produktdatenbank finden Sie auf unserer Internetseite unter www.mdt.de/Downloads.html
SCN-BWM55T.G2
SCN-BWM55.02
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0320
MDT Bewegungsmelder/Automatikschalter
SCN-BWM55.G2
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Für 55mm Schalterprogramme, Reinweiß matt
Für 55mm Schalterprogramme, Reinweiß glänzend
Mit Temperatursensor und 2 Sensortasten
• Produktion in Engelskirchen, zertifiziert nach ISO 9001
• Passend für 55mm Schalterprogramme z.B.:
- GIRA Standard 55, E2, E22, Event, Esprit
- BERKER S1, B3, B7
- JUNG A 500, A CREATION, AS 500, A 550, A FLOW
- MERTEN 1M, M-Smart, M-Plan, M-Pure
• Bewegungsmelder mit Lichtsensor und 2 Sensoren
• Zwei Sensortasten für beliebige Funktionen (nur SCN-BWM55T.G2)
• Temperatursensor (nur SCN-BWM55T.G2)
• Erfassungswinkel H 180° / V 15°, Reichweite 6-10m Ø
• Geeignet für Haustiere bis 12kg
• Auslöseempfindlichkeit Tag/Nacht/Präsenz einzeln einstellbar
• Erkennung der Bewegungsrichtung
• 2 Lichtkanäle, 1 HLK- und Alarmkanal
• Kurzzeitpräsenz zur Reduzierung der Nachlaufzeit
• Master/Slave Funktion, Szenen und Logikfunktionen
• Integriertes weißes LED Nachtlicht
• Tag/Nacht Funktion, Orientierungslichtfunktion
• Sperr- und Zwangsfunktion mit Rückfallzeit
• Externer Tastereingang für Automatik und Handbetrieb
• Empfohlene Montagehöhe 1,05 - 1,20m
• Integrierter Busankoppler, 3 Jahre Produktgarantie
