MDT Technologies SCN-BWM63.02 Betriebsanleitung

Bewegungsmelder / Automatik Schalter
Motion Detector / Automatic Switch
Technische Daten
Technical Data
Reichweite Ø
Range Ø
Einstellbare Empfindlichkeit
Adjustable sensitivity
Erfassungswinkel horizontal
Horizontal angle of coverage
Erfassungswinkel vertical
Vertical angle of coverage
Dynamikbereich Lichtsensor
Dynamic range of light sensor
Temperaturmessbereich
Measuring range for temperature
Anzahl der Sensortasten
Number of sensor buttons
Empfohlene Montagehöhe
Recommended installation height
Spezifikation KNX Schnittstelle
Specification KNX Interface
Verfügbare KNX Datenbanken
Available application software
KNX Busanschlussklemme
KNX connection terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ.
Umgebungstemperatur
Operation temperature range
Schutzart
Protection classification
Abmessungen (B x H)
Dimensions (W x H)
Einbautiefe in Schalterdose
Depth in an installation box
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 knx@mdt.de www.mdt.de
• •
Stand: 0224
SCN-BWM63.02 SCN-BWM63T.02
Studioweiß glänzend Studioweiß glänzend
Studio white glossy finish Studio white glossy finish
6 ... 10 m
10 Stufen
10 steps
180°
15°
5 ... 1000 Lux
-- 0 ... 40 °C
-- 2
1,05 ... 1,20 m
TP-256
ab ETS 4
as of ETS 4
Ø 0,8 mm, solid core
KNX-Bus
< 0,3 W
0 ... 40 °C
IP20
63 x 63 mm
12 mm
Papiermühle 1
•
Betriebsanleitung Bewegungsmelder/Automatik Schalter
nur für autorisiertes Elektrofachpersonal
Operating Instructions Motion Detector/Automatic Switch
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der Europäischen Union und im
Vereinigten Königreich zugelassen und tragen das CE und UKCA Zeichen.
Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device is only to be carried out by authorised electricians. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for operation in the European
Union and in the United Kingdom. The products are respectively marked with the CE and UKCA symbols.
Use in USA and Canada is prohibited.

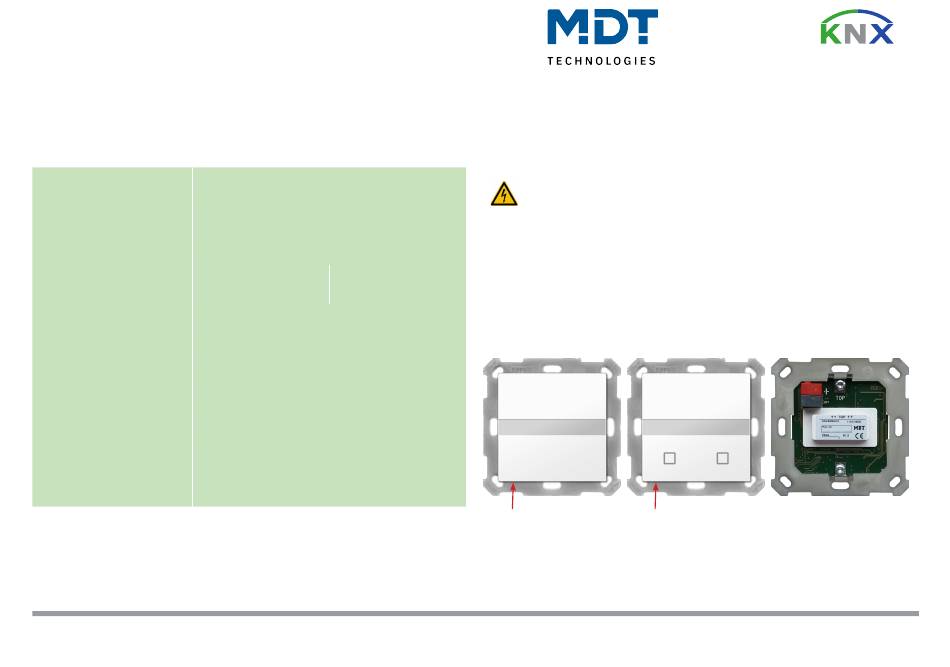

Anschluss und Bedienung Terminals and Operation
SCN-BWM63.G2 SCN-BWM63T.G2
5
4 7 S1 S2 7 4 4 7
3
2 2
1 - KNX Busanschlussklemme
- KNX bus connection terminal
2 - Programmiertaster vertieft, an der linken Unterseite
- Programming button recessed, at the bottom left
3 - Rote Programmier-LED
- Red programming LED
4 - Grüne Status LED
- Green status LED
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
SCN-BWM63x.G2 Back
1
5
S1 S2 7 4
3
6 6
5 - Helligkeitssensor
- Brightness sensor
6 - Sensortasten
- Sensor buttons
7 - Weiße LED, Nachtlicht
7 - White LED, night light
S1/2 - Bewegungssensoren
- Motion detectors
®
-
