Technisches Handbuch
Bewegungsmelder/Automatik Schalter 55/63
4.5.2.2 Basisfunktion – Schalten/Werte senden kurz/lang (mit 2 Objekten)
 Einzel-Tasten Funktion
Das nachfolgende Bild zeigt die verfügbaren Einstellungen:

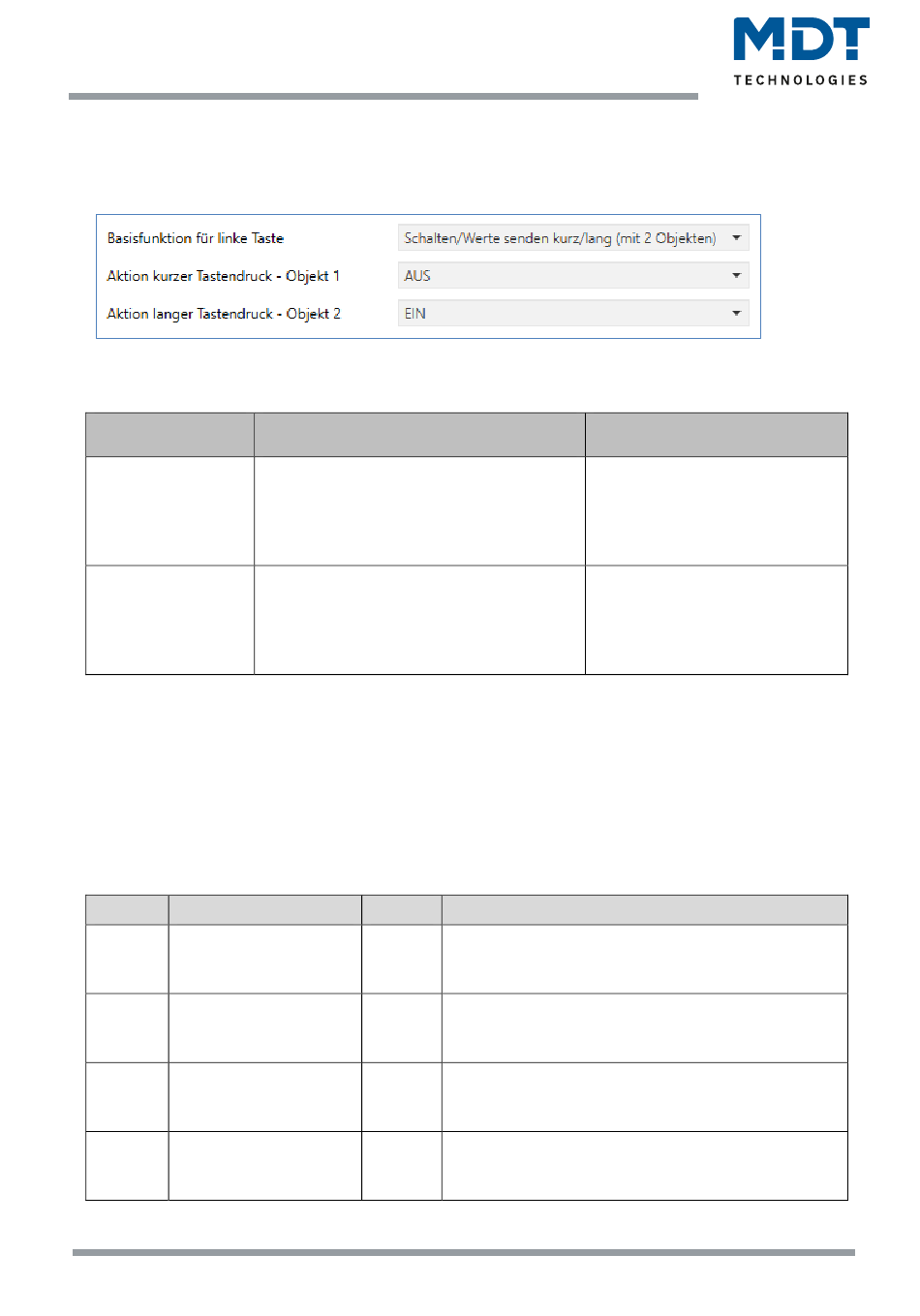

Abbildung 27: Einstellungen – Schalten/Werte senden kurz/lang (mit 2 Objekten)
Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
Aktion kurzer/langer
Tastendruck –
Objekt 1/2
Datenpunkttyp
Tabelle 33: Einstellungen – Schalten/Werte senden kurz/lang (mit 2 Objekten)
Mit dieser Basisfunktion können 2 verschiedene Werte für die kurze und lange Taste gesendet
werden. Dabei haben die kurze und die lange Taste unterschiedliche Objekte wodurch es auch
möglich ist unterschiedliche Datenpunkttypen zu senden.
Bei „Wert: An" bzw. Wert: Aus" wird immer der gleiche, fest eingestellte Wert gesendet.
Beim Umschalten wird wechselweise Ein/Aus gesendet.
Bei „Wert senden" wird immer der eingestellte Wert, entweder Prozentwert, Dezimalwert oder
Szene gesendet. Die einstellbaren Werte sind 0 – 100% (Prozentwert), 0 – 255 (Wert), 1 – 64 (Szene).
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name/Objektfunktion
131 Taste links kurz: –
Schalten, Umschalten,
Prozentwert senden...
132 Taste links kurz: –
Status für Umschaltung
133 Taste links lang: –
Schalten, Umschalten,
Prozentwert senden...
134 Taste links lang: –
Status für Umschaltung
Tabelle 34: Kommunikationsobjekte – Schalten/Werte senden kurz/lang (mit 2 Objekten)
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
44
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
▪
AUS
▪
EIN
▪
Umschalten
▪
Wert senden
▪
nicht aktiv
▪
1Byte DPT 5.005 Dezimalfaktor
(0...255)
▪
1Byte DPT 5.001 Prozentwert
(0...100%)
▪
1Byte DPT 17.001 Szene Nummer
Größe Verwendung
Senden des Wertes für die kurze Taste. DPT abhängig
von der Parametereinstellung
1 Bit Status, um die Taste zu aktualisieren. Muss mit dem
Status des zu schaltenden Aktors verbunden werden
(bei Unterfunktion „Umschalten")
Senden des Wertes für die lange Taste. DPT abhängig
von der Parametereinstellung
1 Bit Status, um die Taste zu aktualisieren. Muss mit dem
Status des zu schaltenden Aktors verbunden werden
(bei Unterfunktion „Umschalten")
Serie .02
Kommentar
Einstellung der Funktion für die
kurze/lange Taste.
Einstellung nur verfügbar, wenn
„Wert für kurze/lange Taste" auf
„Wert senden" steht.
Einstellung des Datentpunkttyps
für den zu sendenden Wert.
