4.3.4.1 Ausgangsobjekt: Schalten

4.3.4.1.1 Schalten – Lichtkanal
Folgende Einstellungen sind für die Lichtkanäle verfügbar:

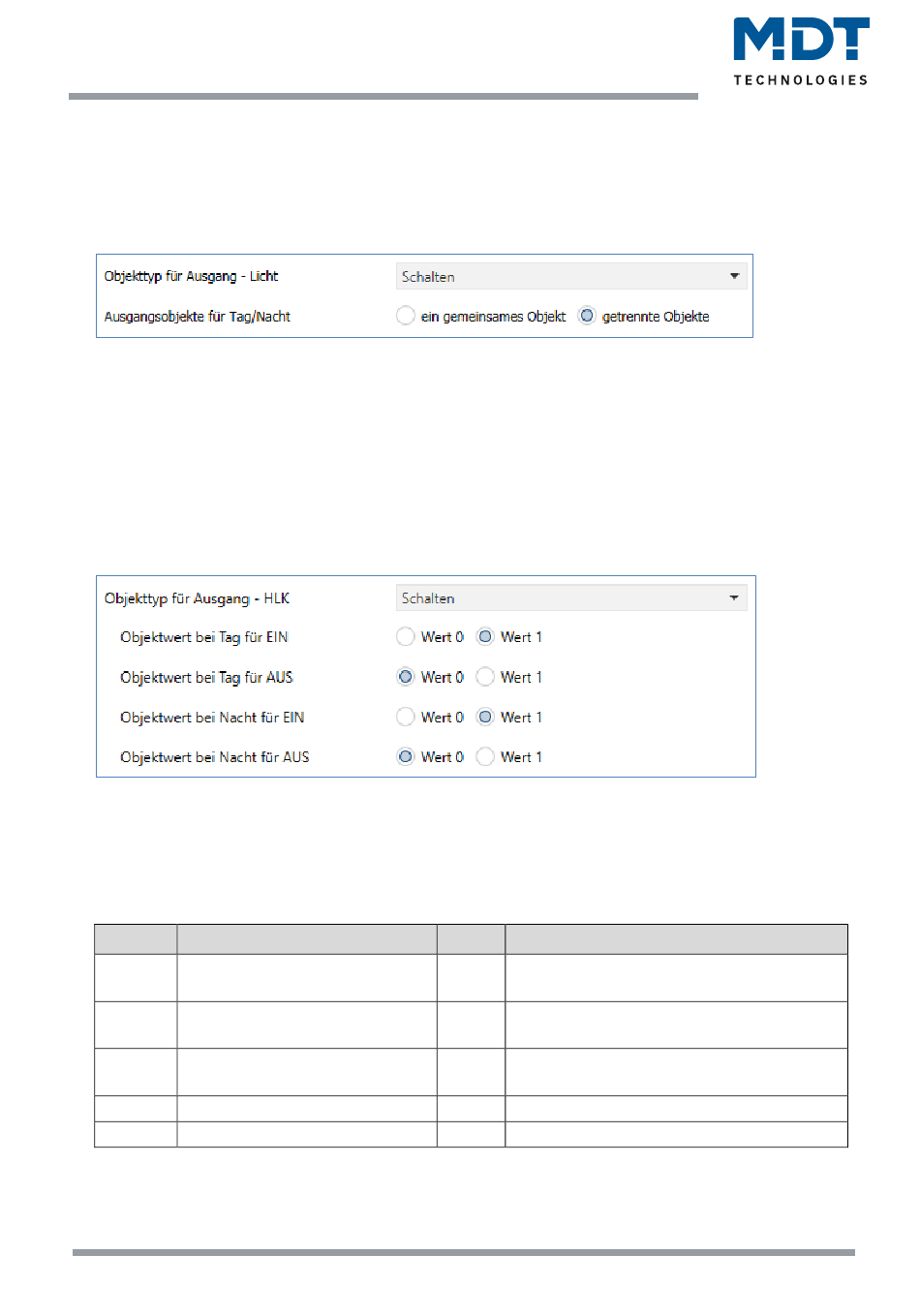

Abbildung 9: Einstellungen – Ausgangsobjekt Schalten (Lichtkanal)
Mit dem Parameter Ausgangsobjekte für Tag/Nacht kann gewählt werden ob für Tag/Nacht ein
gemeinsames Objekt genutzt wird oder getrennte Objekte. Bei „getrennte Objekte" wird ein
separates Schaltobjekt für den Nachtbetrieb eingeblendet. So kann z.B. das Hauptlicht im Tagbetrieb
eingeschaltet werden und im Nachtbetrieb ein kleines Orientierungslicht eingeschaltet werden.
4.3.4.1.1 Schalten – HLK-Kanal
Folgende Einstellungen sind für den HLK-Kanal verfügbar:
Abbildung 10: Einstellungen – Ausgangsobjekt Schalten (HLK)
Hier gibt es nur ein Ausgangsobjekt für Tag und Nacht. Die Objektwerte für Tag/Nacht für EIN und
AUS werden direkt festgelegt.
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name/Objektfunktion
0 Lichtkanal 1 – Ausgang 1
0 Lichtkanal 1 – Ausgang 1 (Tag)
1 Lichtkanal 1 – Ausgang 1 (Nacht)
2 Lichtkanal 1 – Ausgang 2 (Zusatz)
60 HLK - Ausgang 1 – Schalten
Tabelle 11: Kommunikationsobjekte – Ausgangsobjekt Schalten
