Bündige Montage des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige Montage des Geräts vorsichtig vor. Zwischen
Gehäuse und Montagelöchern besteht nur ein geringer Abstand. Wird der Ausschnitt zu groß geschnitten,
könnte die Stabilität des Geräts nach der Montage beeinträchtigt sein.
Wenn Sie ein Hebelwerkzeug aus Metall verwenden, z. B. einen Schraubendreher, könnten der Klickrand und das
Gerät beschädigt werden. Verwenden Sie nach Möglichkeit ein Hebelwerkzeug aus Kunststoff.
Sie können das Gerät im Armaturenbrett montieren. Verwenden Sie dazu die Schablone für die bündige
Montage und die entsprechenden Befestigungsteile.
1 Schneiden Sie die Schablone zu und achten Sie darauf, dass sie auf die Fläche passt, an der das Gerät
montiert werden soll.
2 Befestigen Sie die Schablone am Montageort.
3 Bringen Sie mit einem 9,5-mm-Bohrer (
durchgängigen Linie auf der Schablone an, um die Montagefläche für das Schneiden vorzubereiten.
4 Schneiden Sie mit einer Stichsäge die Montagefläche entlang der Innenseite der durchgängigen
Schablonenlinie aus.
5 Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu testen.
6 Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit Feile und Sandpapier an.

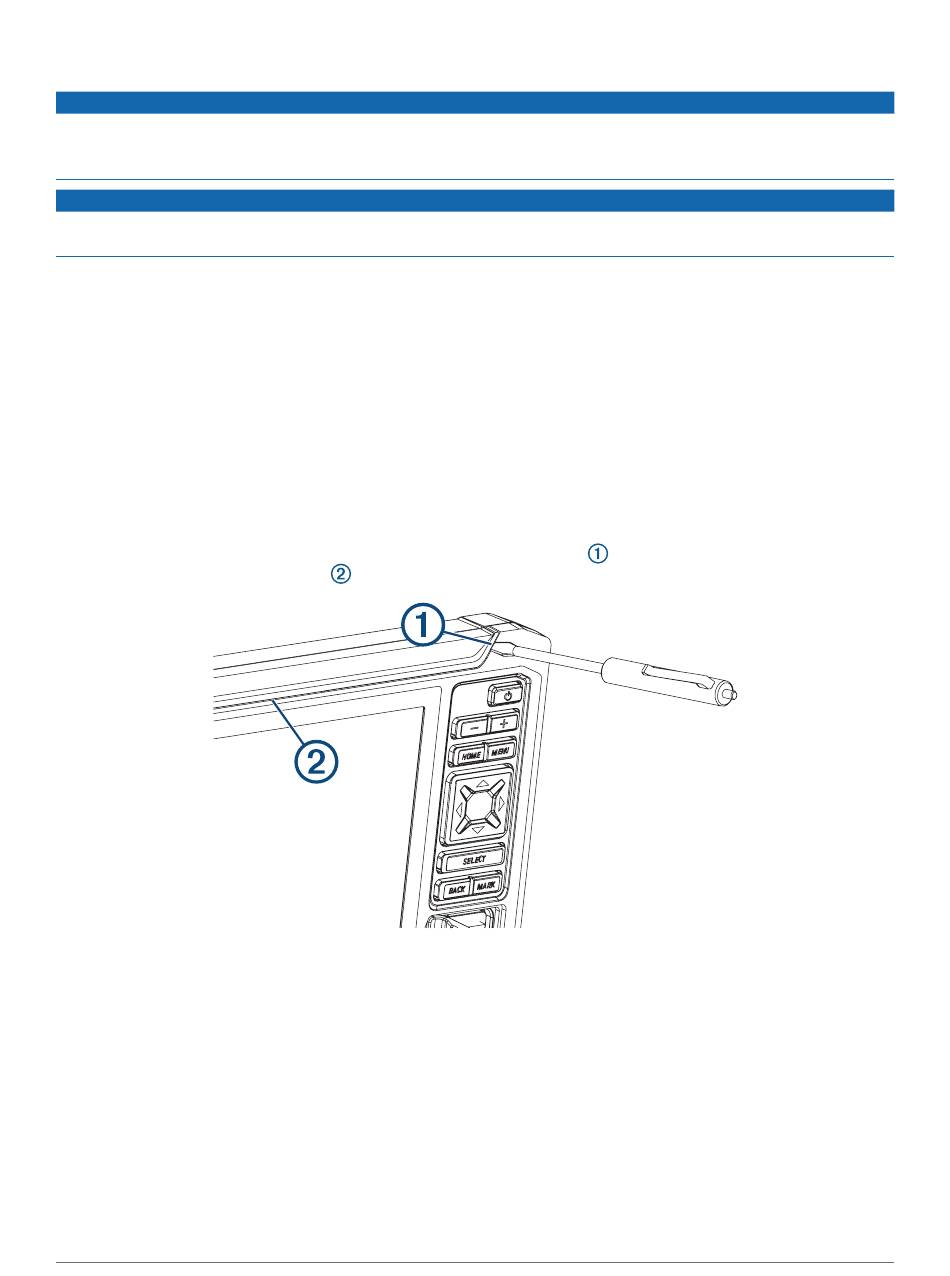

7 Wenn das Gerät über einen Klickrand verfügt, heben Sie mit einem Hebelwerkzeug aus Kunststoff oder
einem flachen Stück Kunststoff vorsichtig die Ecken des Klickrands
dann in Richtung der Gerätemitte
8 Vergewissern Sie sich, dass die Montagelöcher am Gerät auf die Vorbohrungen der Schablone ausgerichtet
sind.
9 Falls die Montagelöcher am Gerät nicht auf die Vorbohrungen der Schablone ausgerichtet sind,
kennzeichnen Sie auf der Schablone neue Positionen für die Vorbohrungen.
10 Bringen Sie mit einem 3-mm-Bohrer (
11 Entfernen Sie die Schablone von der Montagefläche.
HINWEIS
HINWEIS
3
/
Zoll) eine oder mehrere der Bohrungen an den Ecken der
8
und entfernen Sie den Klickrand.
1
/
Zoll) die Vorbohrungen an.
8
an. Schieben Sie das Hebelwerkzeug
5
