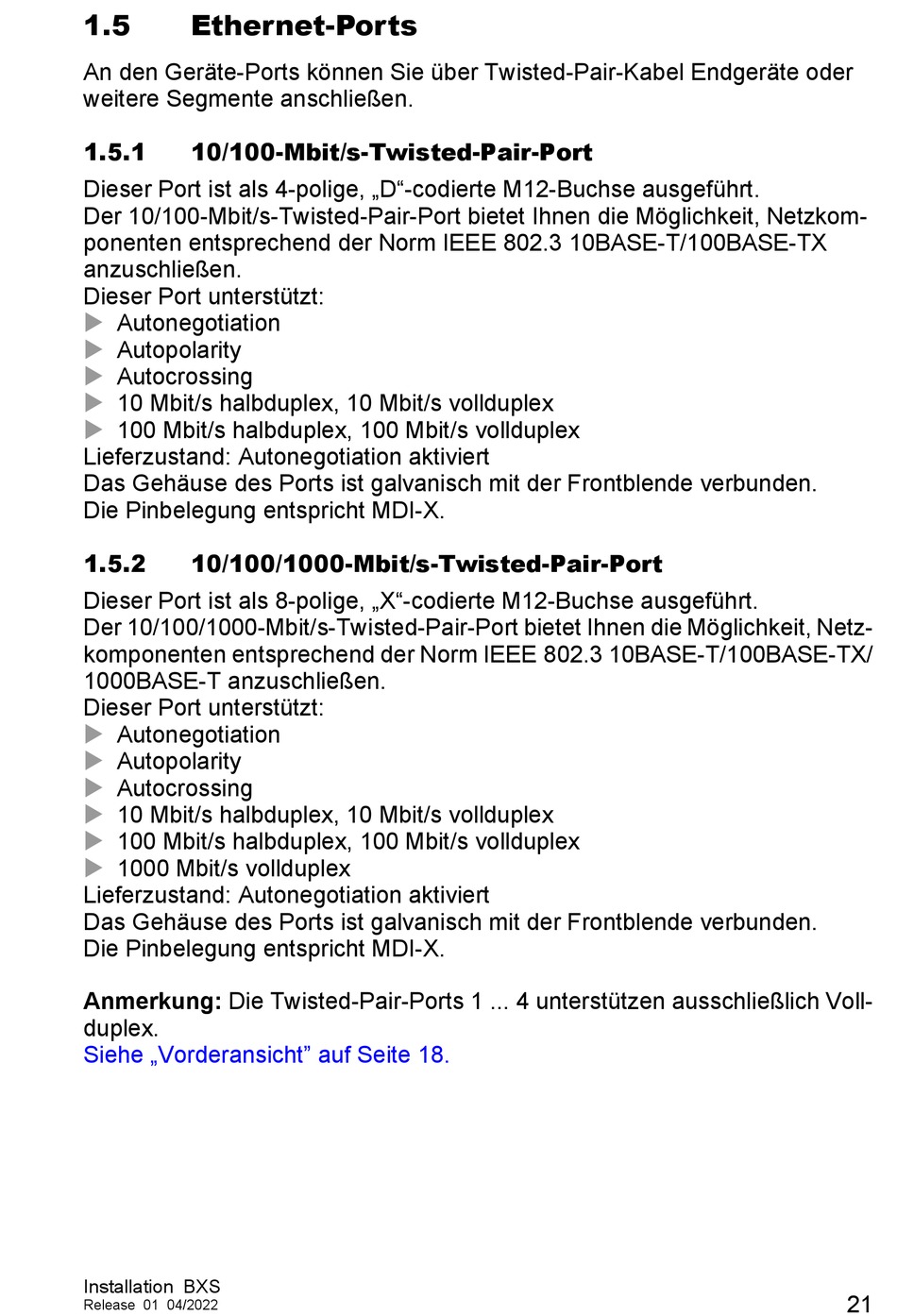

1.5

Ethernet-Ports

An den Geräte-Ports können Sie über Twisted-Pair-Kabel Endgeräte oder
weitere Segmente anschließen.
1.5.1

10/100-Mbit/s-Twisted-Pair-Port

Dieser Port ist als 4-polige, „D"-codierte M12-Buchse ausgeführt.
Der 10/100-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netzkom-
ponenten entsprechend der Norm IEEE 802.3 10BASE-T/100BASE-TX
anzuschließen.
Dieser Port unterstützt:

Autonegotiation
 Autopolarity

Autocrossing
 10 Mbit/s halbduplex, 10 Mbit/s vollduplex

100 Mbit/s halbduplex, 100 Mbit/s vollduplex
Lieferzustand: Autonegotiation aktiviert
Das Gehäuse des Ports ist galvanisch mit der Frontblende verbunden.
Die Pinbelegung entspricht MDI-X.
1.5.2 10/100/1000-Mbit/s-Twisted-Pair-Port
Dieser Port ist als 8-polige, „X"-codierte M12-Buchse ausgeführt.
Der 10/100/1000-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netz-
komponenten entsprechend der Norm IEEE 802.3 10BASE-T/100BASE-TX/
1000BASE-T anzuschließen.
Dieser Port unterstützt:

Autonegotiation
 Autopolarity

Autocrossing
 10 Mbit/s halbduplex, 10 Mbit/s vollduplex

100 Mbit/s halbduplex, 100 Mbit/s vollduplex
 1000 Mbit/s vollduplex
Lieferzustand: Autonegotiation aktiviert
Das Gehäuse des Ports ist galvanisch mit der Frontblende verbunden.
Die Pinbelegung entspricht MDI-X.
Anmerkung: Die Twisted-Pair-Ports 1 ... 4 unterstützen ausschließlich Voll-
duplex.
Siehe „Vorderansicht" auf Seite 18.
