FR // MANUEL D'INSTRUCTIONS GABARIT DE CENTRAGE // ART. 2328849
DANGER
Risque d'accident dû à des roues mal centrées!
Si les roues sont mal centrées, elles peuvent défaillir soudainement et mener à des défauts et des chutes!
• Seulement les personnes qui possèdent les compétences nécessaires peuvent centrer une roue.
• Au cas où vous ayez des doutes ou questions, consultez un mécatronicien deux-roues diplômé!
Informations générales
Veuillez lire attentivement ce manuel d'instructions avant d'utiliser votre gabarit de centrage pour la
première fois et assurez-vous de tout comprendre.
Gardez ce manuel d'instructions dans le but de le consulter plus tard, si besoin. Si vous vendez ou donnez
votre gabarit de centrage, veuillez également inclure ce manuel d'instructions.
Compatibilité / Utilisation conforme
Le gabarit de centrage est compatible avec le pied de dévoilage ROSE 2-Zent.A:-XL (art. 2000916). Il est
possible qu'il est compatible avec d'autres pieds de dévoilage, mais la compatibilité n'est pas garantie.
Vérifier la position centrale du pied de dévoilage ROSE 2-Zent.A:-XL
1.

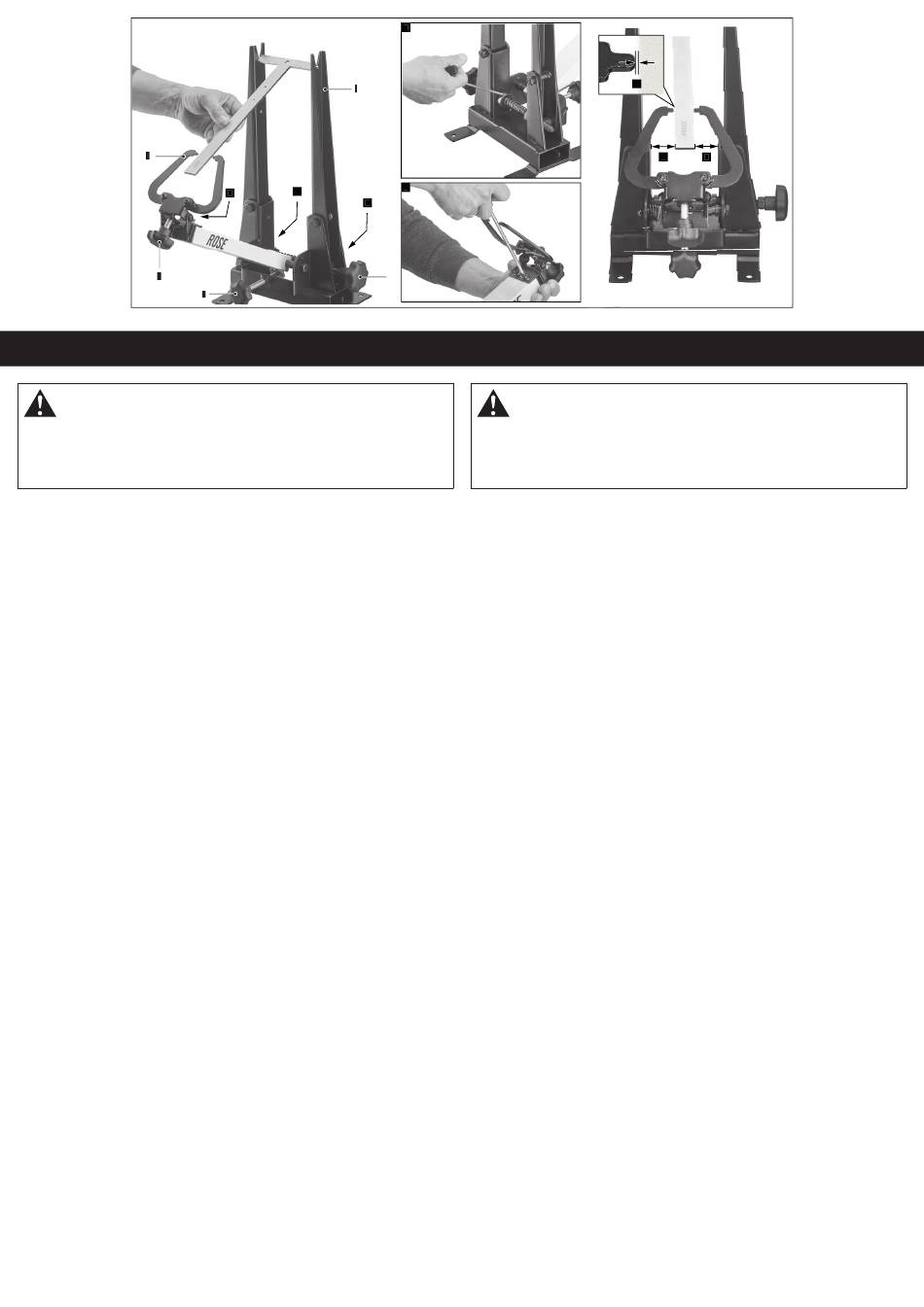

Ajustez le support de roue (1) et la touche de centrage (3) de manière à ce que le gabarit de centrage
puisse être posé dans le pied de dévoilage.
2.
Mettez le gabarit de centrage dans le support de roue et tournez la molette latérale (2).
→ Les deux bras du support de roue se rapprochent simultanément.
→ Veillez à ce que le gabarit de centrage repose correctement dans les pattes du pied de dévoilage.
3.
Faites pivoter la touche de centrage (3) en tournant la molette radiale (5) vers le gabarit de centrage
et approchez les bras de la touche de centrage (3) au plus près du gabarit de centrage en tournant la
molette axiale (4).
4.
Vérifiez le réglage correct du pied de dévoilage.
→ Il faut que la distance entre le gabarit de centrage et la touche de centrage soit identique sur les
deux côtés!
Régler la position centrale du pied de dévoilage ROSE 2-Zent.A:-XL
1.
Assurez-vous que le gabarit de centrage est correctement serré dans le pied de dévoilage.
2.
Desserrez les deux vis de serrage (A).
3.
Faites pivoter les deux bras du pied de dévoilage (1) jusqu'à ce que le gabarit de centrage se trouve au
juste milieu du support de base (C), tout en acceptant une tolérance de +/- 1 mm.
4.
Resserrez les vis de serrage (A) au couple de 8 Nm.
5.
Revérifiez la position centrale.
6.
Si le gabarit de centrage se trouve au juste milieu du support de base (C), mais pas au milieu des
touches de centrage (D), desserrez les vis de la touche de centrage (B) et déplacez la touche de centrage
jusqu'à ce que la distance entre la touche de centrage et le gabarit de centrage soit la même des deux
côtés. Resserrez les vis.
Entretien et soin
Des soins et un entretien réguliers garantissent une durabilité et une fiabilité élevées ainsi qu'un
fonctionnement impeccable. ROSE Bikes conseille de faire les tâches ci-dessous:
→ Manipulez le gabarit de centrage avec précaution et assurez-vous de le protéger contre les
dommages et la corrosion pendant le stockage. Le fonctionnement impeccable du gabarit de
centrage dépend largement de leur état.
→ Nettoyez régulièrement le gabarit de centrage et huilez-le avec une huile universelle pour le
protéger de la corrosion.
Ce manuel d'instructions est disponible en fichier pdf sur rosebikes.fr/manuels_dinstructions.
1
A
B
A
5
A
B
2
NL // HANDLEIDING CENTREERHULP // BESTELNR.: 2328849
GEVAAR
Gevaar door foutief gecentreerde wielen!
Verkeerd gecentreerde wielen kunnen plotseling kapot gaan en tot andere defecten en valpartijen leiden!
• Alleen personen met voldoende vakkennis mogen een wiel centreren.
• Raadpleeg bij twijfel of vragen een opgeleide rijwielhersteller.
Algemeen
Deze handleiding moet voor het eerste gebruik van de centreerhulp gelezen en begrepen worden.
Bewaar deze handleiding goed om later nog e.e.a. na te kunnen lezen. Indien je de centreerhulp verkoopt of
weggeeft, moet deze handleiding meegeleverd worden.
Compatibiliteit / doelmatig gebruik
De centreerhulp is compatibel met de ROSE 2-Zent.A:-XL wielrichter (bestelnr. 2000916). Compatibiliteit met
andere wielrichters is mogelijk, maar niet gegarandeerd.
Uitlijning van de ROSE 2-Zent.A:-XL wielrichter controleren
1.
Stel de wielhouder (1) en de centreerarmen (3) zo af, dat de centreerhulp in de wielrichter kan worden
geplaatst.
2.
Plaats de centreerhulp in de wielhouder en draai aan de knop aan de zijkant (2).
→ De twee armen van de wielhouder bewegen gelijktijdig.
→ Zorg ervoor dat de centreerhulp correct in de uitvaleinden van de wielrichter rust.
3.
Beweeg de centreerarmen (3) in de richting van de centreerhulp door aan de radiale knop (5) te draaien
en draai aan de axiale knop (4) om de centreerarmen (3) zo dicht mogelijk bij de centreerhulp te
brengen.
4.
Controleer de juiste instelling van de wielrichter.
→ De afstand tussen centreerhulp en centreerarmen moet aan beide zijden even groot zijn!
Uitlijning van de ROSE 2-Zent.A:-XL wielrichter instellen
1.
Zorg ervoor dat de centreerhulp correct in de wielrichter is geklemd.
2.
Draai de twee klemschroeven (A) los.
3.
Zwenk de twee armen van de wielrichter (1) zo ver dat de afstand tussen de centreerhulp en de basis
van de standaard (C) aan beide zijden gelijk is (afwijking +/- 1 mm).
4.
Draai de klemschroeven (A) vast met een aanhaalmoment van 8 Nm.
5.
Controleer de uitlijning opnieuw.
6.
Als de afstand tussen de centreerhulp en de basis (C) aan beide zijden gelijk is, maar de afstand tussen
de centreerhulp en de centreerarmen (D) niet, draai dan de schroeven van de centreerarmen (B) los
en verplaats de centreerarmen totdat de afstand tussen de armen en de centreerhulp aan beide zijden
gelijk is. Draai de schroeven weer vast.
Onderhoud
Regelmatig onderhoud zorgt voor een lange en betrouwbare gebruiksduur en een onbeperkte werking.
ROSE Bikes adviseert de volgende handelingen:
→ Behandel de centreerhulp met zorg en bewaar hem zo dat hij niet beschadigd raakt en roest.
Het goed functioneren van de centreerhulp hangt voor een groot deel af van de toestand.
→ Reinig en smeer de centreerhulp regelmatig met universele olie om corrosie tegen te gaan.
Deze handleiding is ook beschikbaar als pdf-bestand op rosebikes.nl/handleidingen.
