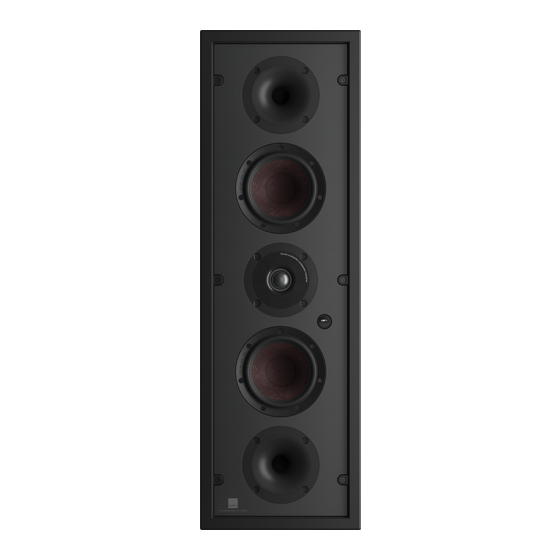

Dali PHANTOM M-Serie Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PHANTOM M-Serie:
- Bedienungsanleitung (41 Seiten) ,
- Bedienungsanleitung (39 Seiten)
Verwandte Anleitungen für Dali PHANTOM M-Serie
Inhaltszusammenfassung für Dali PHANTOM M-Serie
- Seite 1 零部件 ENGLISH - DEUTSCH - DANSK - - FRANC A I S D A L I P H A N T O M M S e r i e s M A N U A L M - 2 5 0 M - 3 7 5...
- Seite 2 TA B L E 1 PHANTOM M-250 M-375 Speaker(s) pr. carton 3 mm F I G U R E 1 A F I G U R E 1 B DALI PHANTOM M...
- Seite 3 F I G U R E 4 F I G U R E 5 F I G U R E 6 F I G U R E 7 F I G U R E 8 F I G U R E 9 DALI PHANTOM M...
- Seite 4 DALI A/S www.dali-speakers.com...
-
Seite 5: Inhaltsverzeichnis
CON TE NTS 1.0 OWNER’S MANUAL 2.0 SAFETY PRECAUTIONS 3.0 UNPACKING 4.0 SETUP AND POSITIONING 5.0 CUT-OUT TEMPLATE 6.0 INSTALLATION 7.0 RUNNING-IN 8.0 MAGNETIC SHIELDING 9.0 MAINTENANCE 10.0 ENVIRONMENTAL INFORMATION AND DISPOSAL 11.0 TECHNICAL SPECIFICATIONS DALI A/S www.dali-speakers.com... -
Seite 6: Owner's Manual
PHANTOM M Series is equally suited to stereo and home theatre systems (see 4.3) where great sound quality is a high priority. The DALI PHANTOM M Series is also appropriate for larger scale installations where high quality sound is required;... - Seite 7 4.1 Mounting the dogleg brackets DALI PHANTOM M Series incorporates dogleg brackets for in-wall mounting. The brackets attach the speaker firmly to the rear of the surface on which it is mounted. The dogleg brackets extend out at a 90 degree angle when the screws are tightened (see figure 3).
-
Seite 8: Cut-Out Template
4.3 PHANTOM M mounted horizontal (centre channel) DALI PHANTOM M speakers can be used for left, right, centre or surround channels. If used in landscape orientation the hybrid tweeter module of the M-375 should be rotated to remain vertical. -
Seite 9: Installation
Please study and follow the safety guidelines found in chapter 2.0 of this manual! The DALI PHANTOM M Series must be installed by a trained professional to ensure that all safety requirements are met and to prevent the speaker from falling. -
Seite 10: Magnetic Shielding
1 0 . 0 E N V I R O N M E N TA L I N FO R M AT I O N A N D D I S P O SA L DALI products are designed to meet the international directives concerning Restriction of Hazardous Substances (RoHS) and disposal of Waste Electrical and Electronic Equipment (WEEE). - Seite 11 IN HA LT 1.0 BENUTZERHANDBUCH 2.0 VORSICHTSMASSNAHME 3.0 AUSPACKEN 4.0 EINRICHTEN UND POSITIONIEREN 5.0 AUSSCHNITTSCHABLONE 6.0 EINBAU 7.0 EINLAUFZEIT 8.0 MAGNETISCHE ABSCHIRMUNG 9.0 REINIGUNG 10.0 UMWELTINFORMATIONEN UND ENTSORGUNG 11.0 TECHNISCHE DATEN DALI A/S www.dali-speakers.com...
-
Seite 12: Benutzerhandbuch
2 . 0 V O R S I C H T S M AS S N A H M E • Beachten Sie bitte alle Sicherheitsregeln. • Die Lautsprecher der DALI PHANTOM M Serie sind für die Verwendung in Innenräumen gedacht. - Seite 13 Reflexionen auftreten. 4.1 Montagehalterungen Zur DALI PHANTOM M Serie gehören Halterungen für die Wandmontage. Diese Halterungen verbinden den Lautsprecher fest mit der Rückseite der Fläche, an dem er angebracht ist. Nachdem die Schrauben angezogen wurden, stehen die Halterungen im rechten Winkel heraus (siehe Abbildung 3).
-
Seite 14: Abdeckung
Lackieren entfernt werden. 4.3 PHANTOM M – waagerechte Montage (Centerkanal) DALI PHANTOM M Lautsprecher können als linke, rechte, Center- und Sur- round-Kanäle verwendet werden. Bei Verwendung im Querformat sollte das Hybrid-Hochtönermodul des Modells M-375 um 90° Grad gedreht werden, da- mit es korrekt vertikal ausgerichtet ist. -
Seite 15: Ausschnittschablone
Ausschnitt für den Einbau zu markieren. Heften Sie die Schab- lone mit Klebeband an der gewünschte Stelle an, so dass Sie den Ausschnitt mar- kieren können. Die minimale Einbautiefe für die DALI PHANTOM M Serie beträgt 100 mm. -
Seite 16: Einlaufzeit
CRT-Fernsehgeräten oder -Monitoren, magnetischen Festplatten, Ton- und Vi- deobänder sowie Magnetkarten und ähnliche Datenträger beeinträchtigen kann. Daher sollten sich solche Gegenstände nicht in der Nähe der Lautsprecher be- finden, um Störungen oder Beschädigungen zu vermeiden. LCD- und Plasmabild- schirme werden von Magnetfeldern nicht beeinflusst. DALI PHANTOM M... -
Seite 17: Reinigung
Lautsprecher. Bitte denken Sie jedoch daran, dass die Klangqualität eines Laut- sprechers nicht allein aufgrund technischer Daten beurteilt werden kann. Um verschiedene Lautsprecher zu vergleichen, empfehlen wir Ihnen, sich diese an- zuhören. Wir wünschen Ihnen viel Freude mit Ihren neuen DALI PHANTOM M Lautspre- chern! DALI A/S www.dali-speakers.com... - Seite 19 IN D HOLDSFO RTEGNELS E 1.0 BRUGERMANUAL 2.0 SIKKERHEDSFORANSTALTNINGER 3.0 UDPAKNING 4.0 OPSÆTNING OG PLACERING 5.0 UDSKÆRINGSSKABELON 6.0 INSTALLATION 7.0 INDKØRING 8.0 MAGNETISK SKÆRMNING 9.0 VEDLIGEHOLDELSE 10.0 MILJØOPLYSNINGER OG BORTSKAFFELSE 11.0 TEKNISKE SPECIFIKATIONER DALI A/S www.dali-speakers.com...
-
Seite 20: Brugermanual
• Højttalerne i DALI PHANTOM M-serien er beregnet til indendørs brug. • Højttaleren må kun benyttes indendørs og aldrig i ekstrem varme eller kulde. • Højttalerne i DALI PHANTOM M-serien må ikke udsættes for direkte sollys. • Sluk forstærkeren, når du slutter højttalerkabler til højttalere og forstærkere. - Seite 21 Ting placeret mellem højttaleren og lyttepositionen kan gøre lydkvaliteten dårligere. DALI PHANTOM M-serien er designet ud fra vores princip om bred lydspredning. Når du bruger højttalere med teknologi til bred spredning, får du bedre resultater i hovedlytteområdet og bedre integration af rummet. Princippet om bred spredning hjælper også...
-
Seite 22: Udskæringsskabelon
Valget af kabler er en vigtig del af enhver højttalerinstallation. Det kan være svært at udskifte kabler efter montering, så det er bedst at vælge kvalitetskabler fra starten af. Din autoriserede DALI-forhandler kan rådgive dig om, hvilke kabler du bør vælge, hvis det ønskes. -
Seite 23: Installation
6 . 0 I N S TA L L AT I O N Læs og følg sikkerhedsretningslinjerne i kapitel 2.0 i denne manual! DALI PHANTOM M-serien skal installeres af en udlært fagperson for at sikre, at alle sikkerhedskrav er opfyldt og undgå, at højttaleren falder ned. -
Seite 24: Magnetisk Skærmning
I Tabel 2 kan du se de almindeligste specifikationer for vores højttalere. Husk på, at lydkvaliteten fra en højttaler ikke kan bedømmes ud fra tekniske specifikationer alene. For at sammenligne forskellige højttalere anbefaler vi, at du lytter til dem. God fornøjelse med din nye DALI PHANTOM M-seriehøjttaler! DALI PHANTOM M... - Seite 25 目录 1.0 用户手册 2.0 安全注意事项 3.0 开箱 4.0 安装和摆放 5.0 开孔模板 6.0 安装 7.0 磨合 8.0 磁屏蔽 9.0 维护 10.0 环保信息和处理 11.0 技术规格 DALI A/S www.dali-speakers.com...
-
Seite 26: 用户手册
请保留包装材料， 以便日后搬运或维修时使用。 4 . 0 安 装 和 摆 放 达尼 PHANTOM M 系列音箱外观小巧精致， 能很好地融入家居环境， 同时提供 DALI 音箱享负盛名的独特音质。 达尼 PHANTOM M 系列可用于对卓越音质有很高 要求的立体声和家庭影院系统 （参见 4.3 节） 。 达尼 PHANTOM M 系列也非常适合 对音质有高要求的大型设施， 例如大厅或零售空间。 达尼 PHANTOM M 系列是全 频音箱， 为了重现最低频率的声音并且实现整体性能提升， 建议您将重低音音箱... - Seite 27 钉。 拆下后， 再将模块旋转 90 度。 插入旋转后的模块， 然后用四颗螺钉重新安装 （ 图 5） 。 螺钉不宜拧得过紧。 4.4 线缆连接/线缆选择 选择线缆是音箱安装过程中的重要环节。 安装完成后再更换线缆可能会很困难， 因此， 最好是一开始就选用优质线缆。 如需线缆选择方面的建议， 请咨询您的达尼 授权经销商。 用线缆连接音箱和放大器时， 应确保音箱相位连接正确。 音箱的红色 (+) 接线端子 必须与放大器的红色 (+) 接线端子相连。 音箱的黑色 (-) 接线端子必须与放大器的 黑色 (-) 接线端子相连。 如果音箱的相位连接错误， 会出现声场分散、 低音变弱的 问题。 DALI A/S www.dali-speakers.com...
-
Seite 28: 开孔模板
安装过程中注意不要触碰音箱的驱动单元。 音箱对齐后， 用 3 mm 内六角批头拧 紧音箱托架上的螺钉， 使音箱安装牢固。 注意不要将螺钉拧得过紧或破坏螺纹。 7 . 0 磨 合 新购音箱在使用初期， 应耐心等待其音质逐步提高。 音箱磨合无需特殊步骤， 要达 到最佳性能， 最多需要播放 100 小时 （需视实际播放音量而定） 。 8 . 0 磁 屏 蔽 音箱的驱动单元产生的磁场可能会干扰 CRT 电视/显示器、 硬盘驱动器、 录音带、 录像带和磁卡等设备物品。 因此， 将这类物品远离音箱放置， 避免损坏。 LCD 和等 离子电视/显示器不受磁场影响。 DALI PHANTOM M... -
Seite 29: 环保信息和处理
1 0 . 0 环 保 信 息 和 处 理 达尼产品符合 《有害物质限制指令》 (RoHS) 和 《报废电子电气设备指令》 (WEEE) 等 相关国际指令的要求。 废弃物符号表明该系列音箱符合各类指令的要求 （见图 9） 。 必须对音箱进行适当的处理和回收。 请联系当地废弃物处理机构咨询相关建议。 1 1 . 0 技 术 规 格 表 2 提供了达尼音箱产品最常用的规格。 请记住， 不能仅根据技术规格判断音箱 的音质。 在对比不同的音箱时， 建议您实际聆听这些音箱的效果。 尽情感受全新达尼 PHANTOM M 系列音箱给您带来的绝美音质吧！ DALI A/S www.dali-speakers.com... - Seite 30 DALI PHANTOM M...
- Seite 31 1.0 GUIDE DE L’UTILISATEUR 2.0 CONSIGNES DE SÉCURITÉ 3.0 DÉBALLAGE 4.0 INSTALLATION ET POSITIONNEMENT 5.0 GABARIT DE DÉCOUPE 6.0 INSTALLATION 7.0 RODAGE 8.0 BLINDAGE MAGNÉTIQUE 9.0 ENTRETIEN 10.0 INFORMATIONS CONCERNANT L’ENVIRONNEMENT ET LA MISE AU REBUT. 11.0 CARACTÉRISTIQUES TECHNIQUES DALI A/S www.dali-speakers.com...
- Seite 32 . La DALI PHANTOM M Series convient également aux installations de grande envergure nécessitant un son de haute qualité; halls ou espaces de vente au détail, par exemple. La DALI PHANTOM M Series peut restituer une plage audio complète. Toutefois, pour la reproduction des fréquences les plus basses et l’amélioration des performances globales, un...
- Seite 33 également de provoquer des réflexions néfastes. 4.1 Installation des supports angulaires muraux L’enceinte DALI PHANTOM M Series est livrée avec des supports angulaires pour le montage mural Les supports fixent solidement l’enceinte à l’arrière de la surface sur lequel il est installé. Les supports angulaires muraux forment un angle à...
- Seite 34 4.3 PHANTOM M montee horizontalement (canal central) Les enceintes DALI PHANTOM M peuvent être utilisées pour les canaux gauche, droit, central ou surround. Si elle est utilisée en orientation horizontale, le module de tweeter hybride du M-375 doit être pivoté...
- Seite 35 La profondeur de montage minimale pour la série DALI PHANTOM M est de 100 mm. 6 . 0 I N S TA L L AT I O N Veuillez lire et respecter les consignes de sécurité...
- Seite 36 L ’ E N V I R O N N E M E N T E T L A M I S E A U R E B U T. Les produits DALI sont conçus pour respecter les directives internationales concernant la limitation des substances dangereuses et la mise au rebut des déchets d’équipements électriques et électroniques.
- Seite 37 White Lacquer Grille White Lacquer Grille Accessories Manual, Cut-out Template, Allen Key bit Manual, Cut-out Template, Allen Key bit cULus: PTC protected at 21.5W IEC 60268-1 input signal. All technical specifications are subject to change without notice. DALI A/S www.dali-speakers.com...
- Seite 38 DALI UK +44 (0)845 644 3537 DALI USA +1 303 464 7000 DALI Denmark +45 9672 1155 www.dali-speakers.com...
