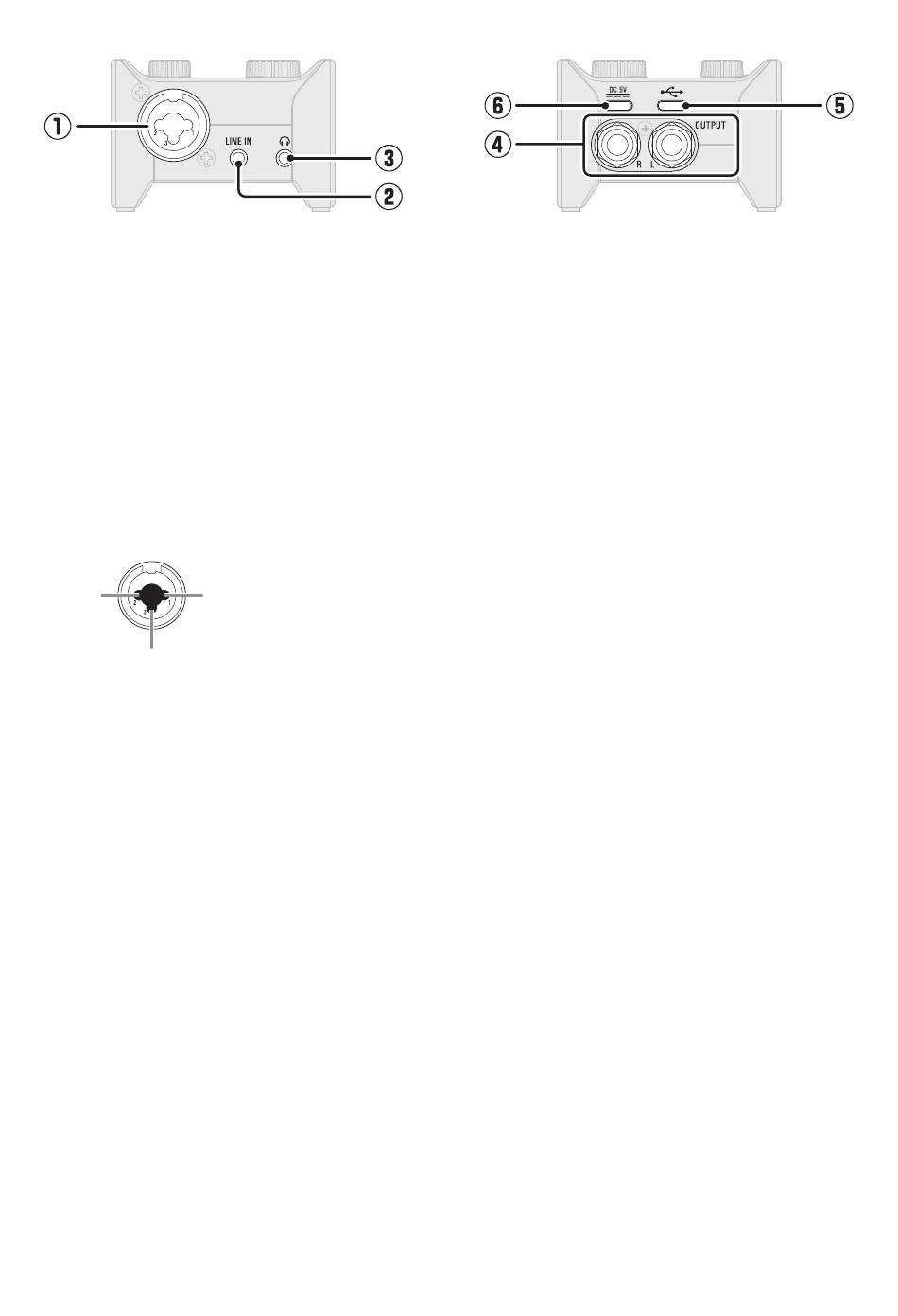

■ Vorderseite
① MIC/GUITAR-Buchse
Diese Eingangsbuchse verfügt über
einen integrierten Mikrofonvorverstärker.
Schließen Sie hier Mikrofone, Keyboards,
Gitarren und andere Audioquellen an.
Zum Anschluss eignen sich sowohl
XLR- als auch herkömmliche (symmet-
rische oder unsymmetrische) 6,35 mm
Klinkenstecker.
XLR
2
3
② LINE-IN-Buchse
An dieser LINE-Buchse schließen Sie
Tablets und andere Geräte über ein ste-
reophones Miniklinkenkabel an.
1: MASSE
1
2: PLUSPOL
3: MINUSPOL
■ Rückseite
③ Kopfhörerbuchse
An dieser Buchse liegt ein Stereosignal
an. Schließen Sie hier Ihren Kopfhörer
an.
④ OUTPUT-Klinkenbuchsen
An diesen Buchsen liegen die linken (L)
bzw. rechten (R) Kanäle eines Stereosig-
nals an. Verbinden Sie diese Buchsen mit
Aktivlautsprechern o. ä.
⑤ USB-Port (Typ-C)
Nutzen Sie diesen USB-Port zum
Anschluss von Computern, Smartpho-
nes und Tablets.
⑥ DC 5V Port (Typ-C)
Nutzen Sie diesen USB-Port zum
Anschluss eines Netzteils oder tragba-
ren Akkus zur Stromversorgung.
