Der Datenlogger DLU ist ein komplettes Messsystem zur Erfassung, Verarbeitung und
Speicherung der Messdaten von verschiedensten Sensoren, wie z.B.
-
Niederschlagssensoren mit Impulsausgängen
-
Sensoren mit Messwiderstand (z.B. Pt100-Temperaturfühler)
-
analoge Feuchtesensoren (±2,4V)
-
analoge Sensoren (±10V oder ±20mA)
-
seriellen Sensoren (z.B. Kombisensoren mit serieller Schnittstelle)
Für Befehle und Datenausgabe können folgende Schnittstellen verwendet werden:
-
Mikro USB (siehe Abbildung 1, Markierung
-
Ethernet (siehe Abbildung 1, Markierung
-
COM1 (abhängig von der Konfiguration)
-
COM2 (abhängig von der Konfiguration)
Die Ausgabe der Daten kann auch über eine Speicherkarte (SD- Card) erfolgen.
-
USB (siehe Abbildung 1, Markierung
verwendet.
Die Punkte 1 bis 4 markieren die Positionen der Ein/Ausgabeschnittstellen im Gehäuse:
Slave Mikro USB-Anschluss (USB 2.0 Micro B-Buchse)
SD-Kartenslot
Netzwerkanschluss (RJ45 Buchse)
Master USB-Anschluss (USB 2.0 Typ A-Buchse)
Die nachfolgende Tabelle zeigt die Belegung der Anschlussklemmen des Datenloggers:
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com
) wird für das Zubehör USB WLAN Antenne
1

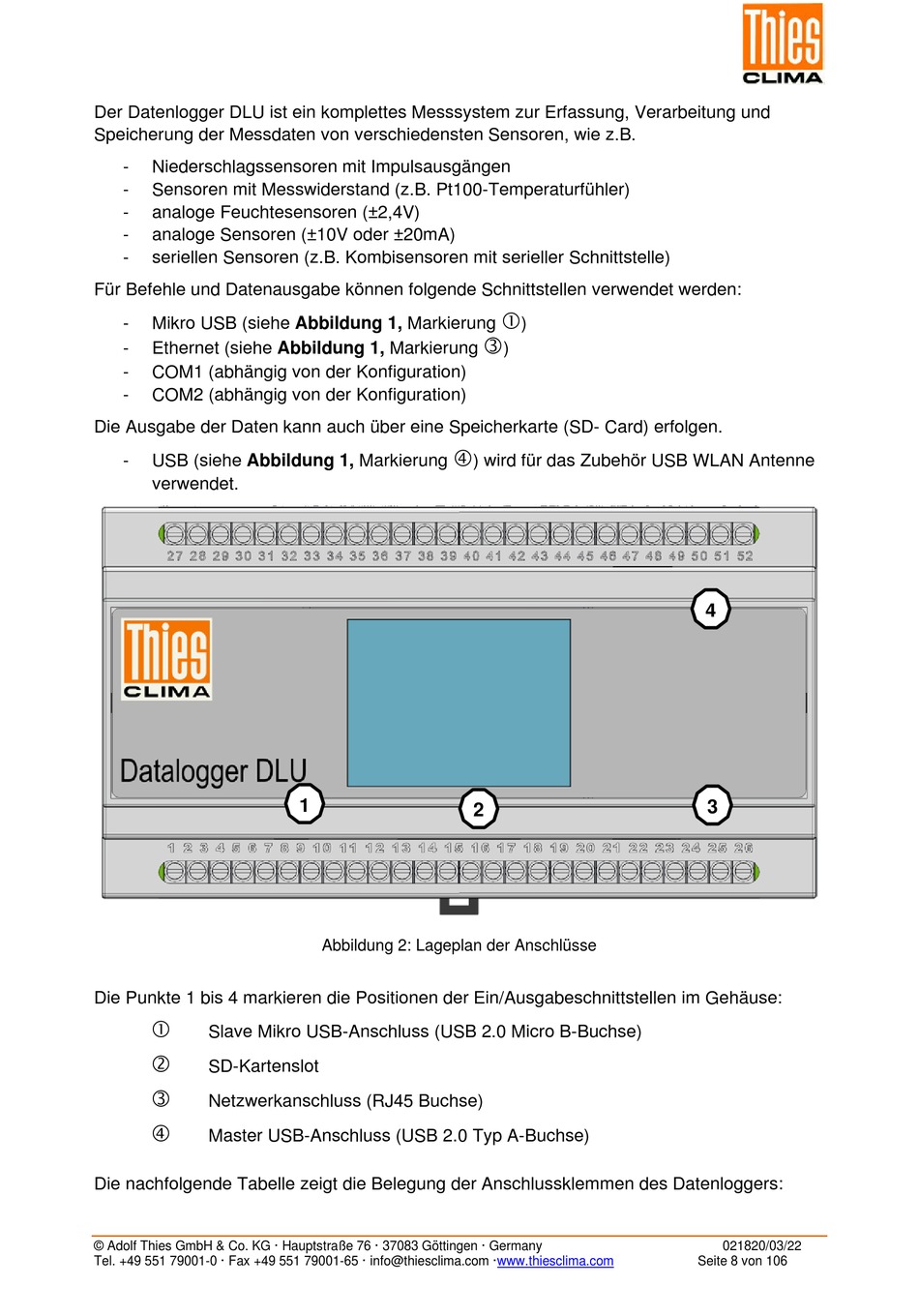

Lageplan der Anschlüsse
