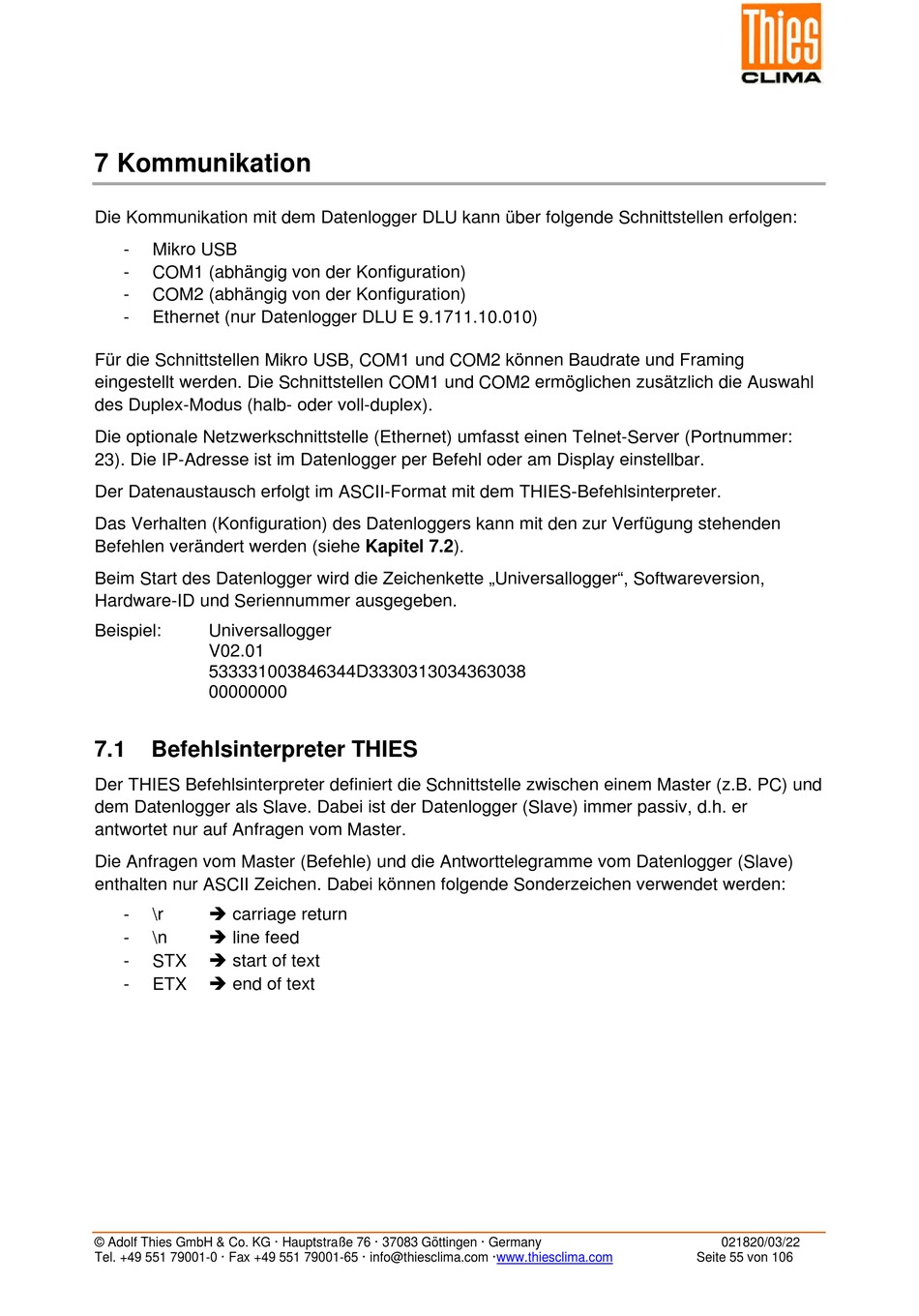

7 Kommunikation
Die Kommunikation mit dem Datenlogger DLU kann über folgende Schnittstellen erfolgen:
-
Mikro USB
-
COM1 (abhängig von der Konfiguration)
-
COM2 (abhängig von der Konfiguration)
-
Ethernet (nur Datenlogger DLU E 9.1711.10.010)
Für die Schnittstellen Mikro USB, COM1 und COM2 können Baudrate und Framing
eingestellt werden. Die Schnittstellen COM1 und COM2 ermöglichen zusätzlich die Auswahl
des Duplex-Modus (halb- oder voll-duplex).
Die optionale Netzwerkschnittstelle (Ethernet) umfasst einen Telnet-Server (Portnummer:
23). Die IP-Adresse ist im Datenlogger per Befehl oder am Display einstellbar.
Der Datenaustausch erfolgt im ASCII-Format mit dem THIES-Befehlsinterpreter.
Das Verhalten (Konfiguration) des Datenloggers kann mit den zur Verfügung stehenden
Befehlen verändert werden (siehe Kapitel 7.2).
Beim Start des Datenlogger wird die Zeichenkette „Universallogger", Softwareversion,
Hardware-ID und Seriennummer ausgegeben.
Beispiel:
Universallogger
V02.01
533331003846344D3330313034363038
00000000
7.1
Befehlsinterpreter THIES
Der THIES Befehlsinterpreter definiert die Schnittstelle zwischen einem Master (z.B. PC) und
dem Datenlogger als Slave. Dabei ist der Datenlogger (Slave) immer passiv, d.h. er
antwortet nur auf Anfragen vom Master.
Die Anfragen vom Master (Befehle) und die Antworttelegramme vom Datenlogger (Slave)
enthalten nur ASCII Zeichen. Dabei können folgende Sonderzeichen verwendet werden:
carriage return
-
\r
line feed
-
\n
start of text
-
STX
end of text
-
ETX
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com
·www.thiesclima.com
021820/03/22
Seite 55 von 106
