Multi-Lane
2. Das Kabel am Ausgang der Kabelkette und das
Kabel, das aus der Führung des Rahmens herausragt,
zusammenstecken. Die Montageplatte (1) auf die
Unterseite der Führung schrauben.
3. Montage der Führung des Rahmens wie unter „7.1
Rahmen auf Rollen mit Führungsadapter anbringen"
beschrieben.
1

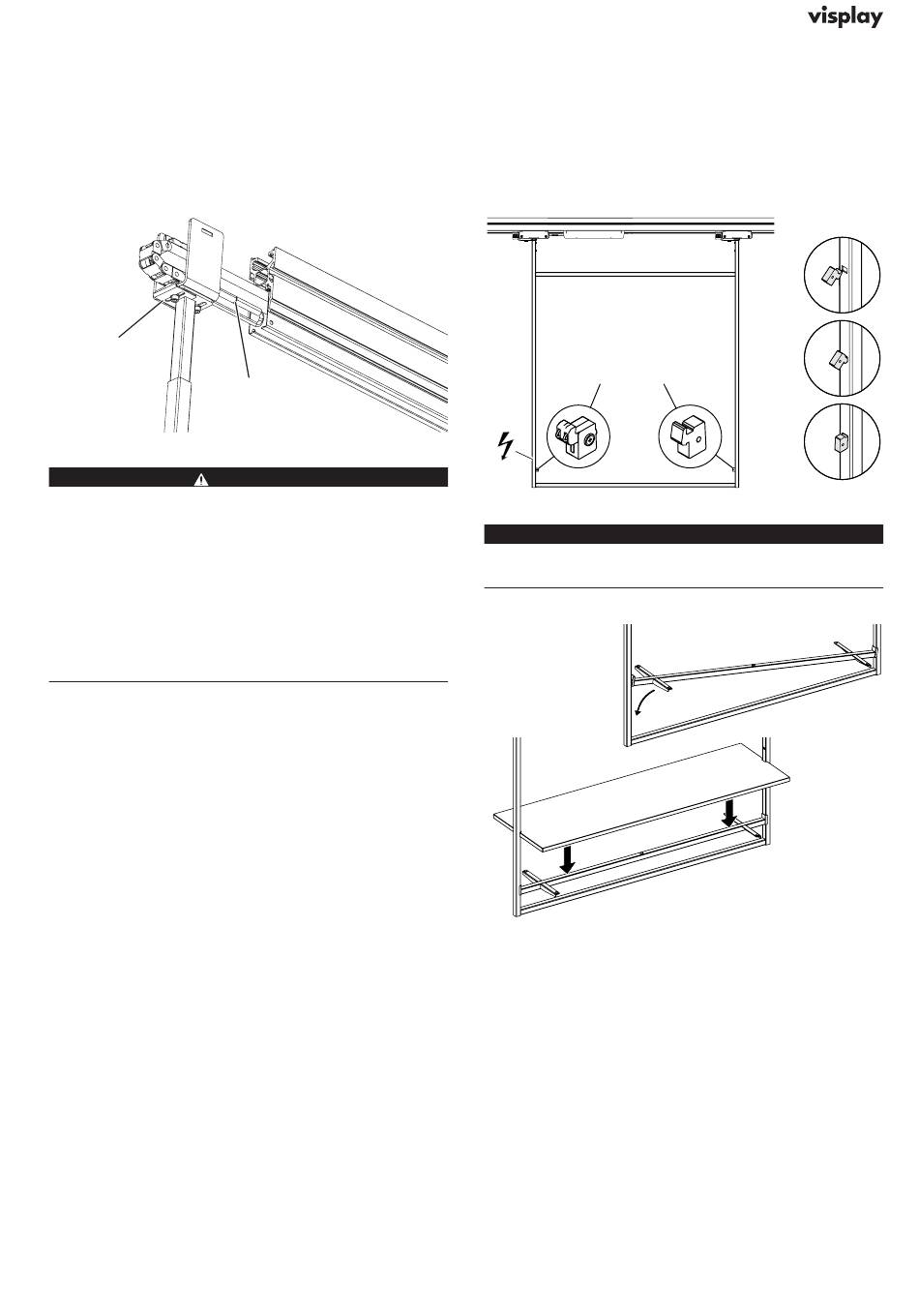

Fig. 80: Kabel verbinden / *Steckverbindung
WARNUNG
Verletzungsgefahr durch herunterfallende Ware
und Rahmen. Wenn die maximal zulässige Belas-
tung der Rahmen überschritten wird, kann das Sys-
tem versagen.
> Maximale Belastungswerte der einzelnen Rah-
men beachten.
> Maximale Belastung von 160 kg pro Rahmen
nicht überschreiten.
> Die Rahmen dürfen nur im unbeladenen Zustand
verschoben werden.
7.4 Rahmen auf Rollen mit Kabelkette
230 V abnehmen
Siehe Kapitel „7.2 Rahmen auf Rollen mit Führungsadap-
ter abnehmen".
*
8 Warenträger
8.1 Warenträger Einhängesystematik
Tragrahmen für Tablare und Tragstange einhängen
Beim elektrifizierten Warenträgerrahmen ist nur das Rohr
elektrifiziert, welches mit dem Konverter verbunden ist.
1 2
24 V
Fig. 81: Tablarträger elektrifiziert (1), nicht elektrifiziert (2)
HINWEIS
Die Position des elektrifizierten Tablarträgers (1)
beachten.
Fig. 82: Einhängesystematik
Masse für Glastablare
Glastablare müssen nach Zeichnung Nr. 704-278
(1290 mm) / Nr. 704-279 (640 mm) selbst angefertigt
werden. Die Zeichnungen stehen im Produktbereich von
www.visplay.com zum Download zur Verfügung.
Masse für Holztablare
Holztablare müssen nach Zeichnung Nr. 704-280
(1290 mm) / Nr. 704-281 (640 mm) selbst angefertigt
werden. Die Zeichnungen stehen im Produktbereich von
www.visplay.com zum Download zur Verfügung.
1.
2.
3.
