Stützen 24 V Abnehmen - visplay Multi-Lane Montage- Und Bedienungsanleitung

Multi-Lane
8. Bodenbefestigung und Warenträger mit Hilfe eines
Sechskantschlüssels, durch Drehen des Stellgleiters
zwischen Multi-Lane-Schiene und Boden verklemmen.
9. Mit Wasserwaage senkrecht ausrichten.
SW17

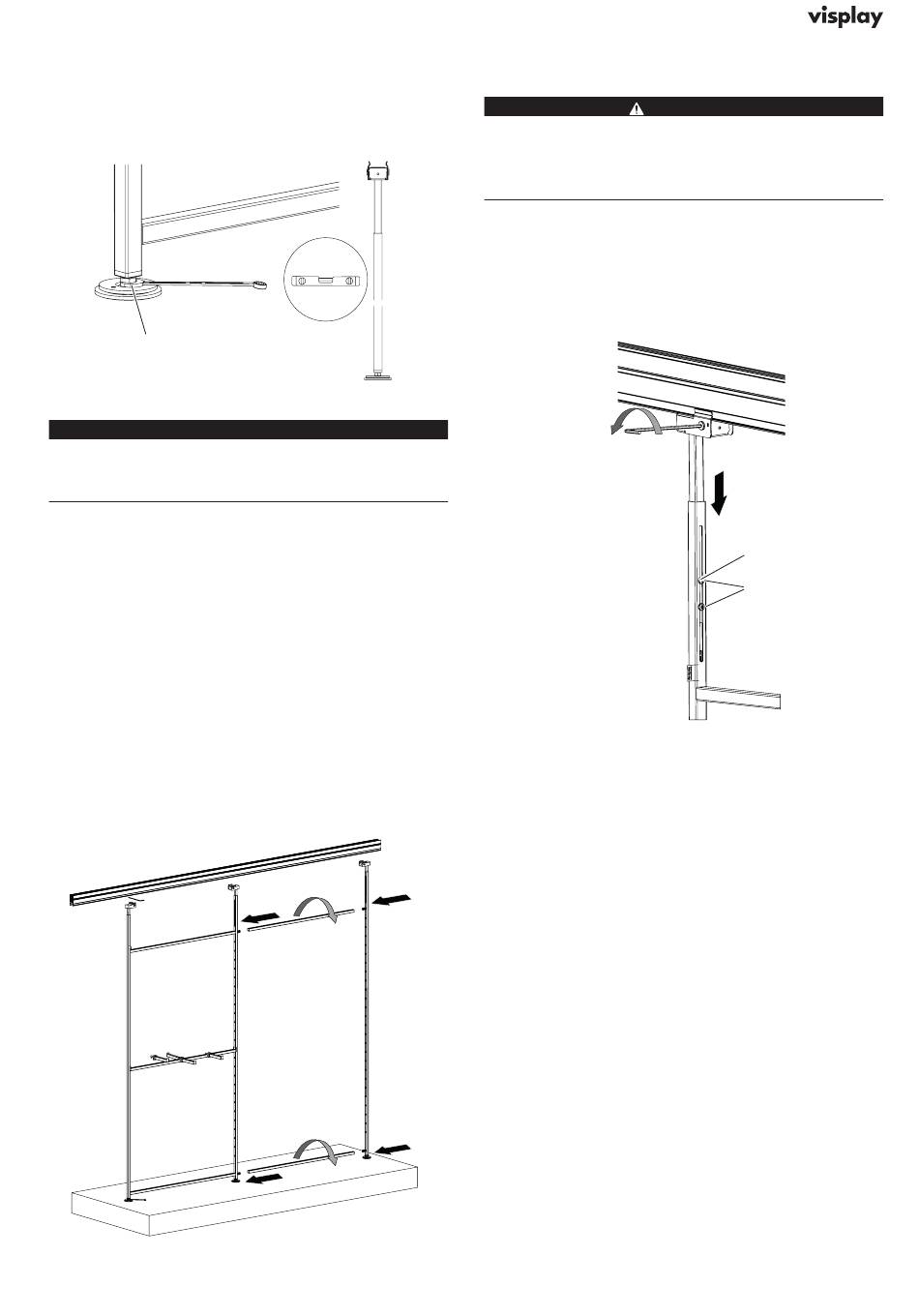

Fig. 56: Ausrichten
HINWEIS
Bodengleiter nur so weit herausdrehen, dass der
Warenträgerrahmen nicht mehr auf dem Boden
verschoben werden kann.
Das Multi-Lane Profil muss an der Decke mit der De-
cken-Abhängebesfestigung (318-545) montiert sein.
Alternativ ist die Pendelabhängung (994-019) auch
möglich, jedoch muss die Gewichtskraft des Multi-Lane
Deckengrids größer sein als die Kraft die durch das Dre-
hen des Gleiters erzeugt wird.
Durch das Hochdrehen des Gleiters darf das Multi-Lane
Deckengrid nicht nach oben gedrückt werden.
Zusätzliche Achsen
10. Längsverbinderrohre auf die Zapfen schieben und die
zusätzliche Stütze seitlich andocken. Mit dem Monta-
gewerzeug um 45° verdrehen.
11. Zur Befestigung der Stütze wie bei der Montage der
bestehenden Stütze verfahren.
Fig. 57: Neue Stütze
5.1.2 Stützen 24 V abnehmen
Bei der Demontage könnte der Warenträger jeder-
zeit umfallen.
> Der Warenträger muss beim Demontieren fest-
1. Klemmbleche des Einhängeadapter durch Drehen
2. Lösen der zwei seitlichen Klemmschrauben SW4 (1)
Fig. 58: Warenträger entfernen
45°
45°
WARNUNG
gehalten werden.
der Schrauben im Uhrzeigersinn mit Innensechskant-
schlüssel SW5 aufdrehen.
und Klemmadapter in die untere Stellung fahren.
1
SW4
04/2022 (DE) 23
