Multi-Lane

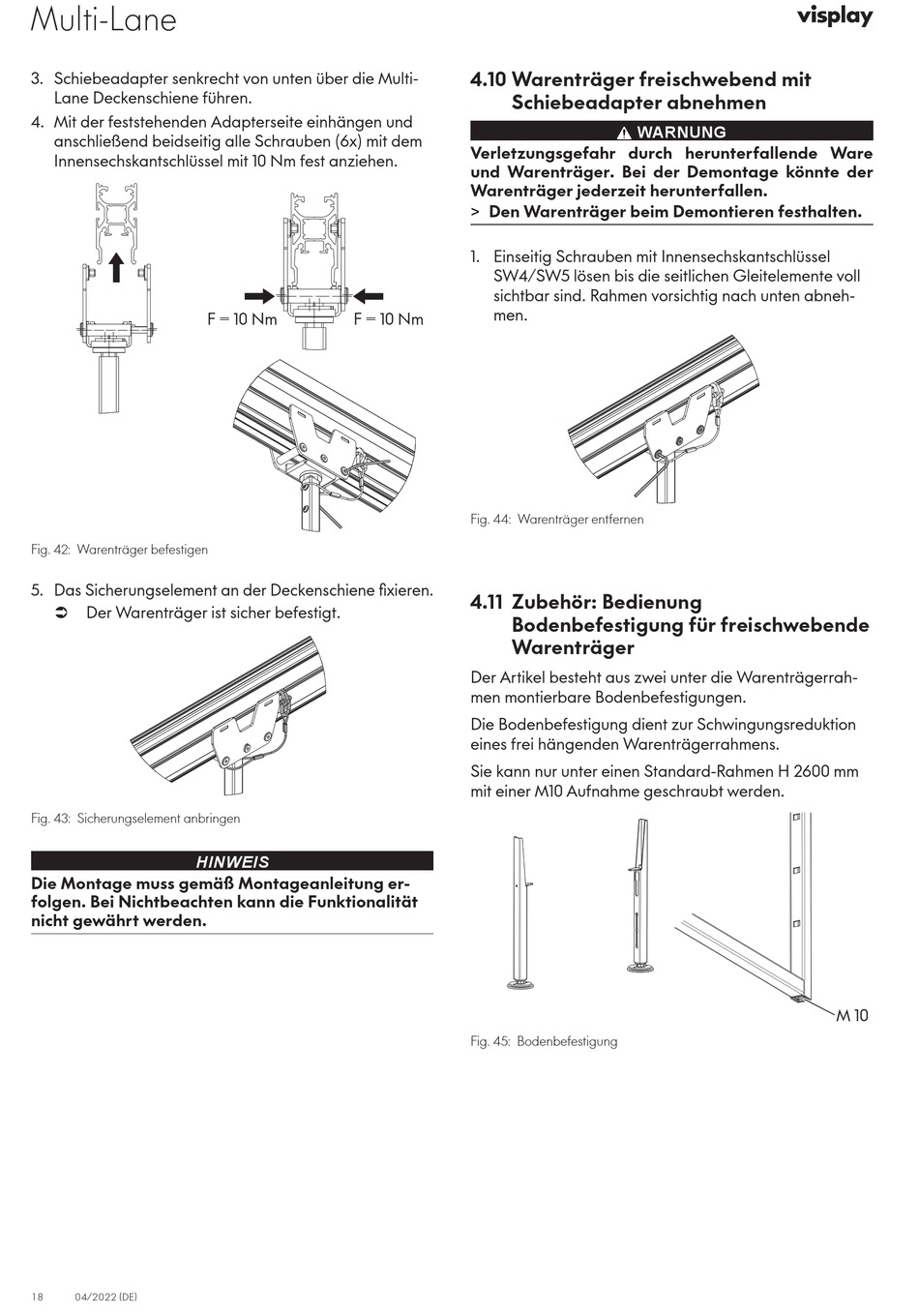

3. Schiebeadapter senkrecht von unten über die Multi-
Lane Deckenschiene führen.
4. Mit der feststehenden Adapterseite einhängen und
anschließend beidseitig alle Schrauben (6x) mit dem
Innensechskantschlüssel mit 10 Nm fest anziehen.
Fig. 42: Warenträger befestigen
5. Das Sicherungselement an der Deckenschiene fixieren.
Der Warenträger ist sicher befestigt.
Â
Fig. 43: Sicherungselement anbringen
HINWEIS
Die Montage muss gemäß Montageanleitung er-
folgen. Bei Nichtbeachten kann die Funktionalität
nicht gewährt werden.
18 04/2022 (DE)
F = 10 Nm F = 10 Nm
4.10 Warenträger freischwebend mit
Schiebeadapter abnehmen
WARNUNG
Verletzungsgefahr durch herunterfallende Ware
und Warenträger. Bei der Demontage könnte der
Warenträger jederzeit herunterfallen.
> Den Warenträger beim Demontieren festhalten.
1. Einseitig Schrauben mit Innensechskantschlüssel
SW4/SW5 lösen bis die seitlichen Gleitelemente voll
sichtbar sind. Rahmen vorsichtig nach unten abneh-
men.
Fig. 44: Warenträger entfernen
4.11 Zubehör: Bedienung
Bodenbefestigung für freischwebende
Warenträger
Der Artikel besteht aus zwei unter die Warenträgerrah-
men montierbare Bodenbefestigungen.
Die Bodenbefestigung dient zur Schwingungsreduktion
eines frei hängenden Warenträgerrahmens.
Sie kann nur unter einen Standard-Rahmen H 2600 mm
mit einer M10 Aufnahme geschraubt werden.
Fig. 45: Bodenbefestigung
M 10
