Multi-Lane
Fixierung und Sichtprüfung
1
SW15
SW16
2

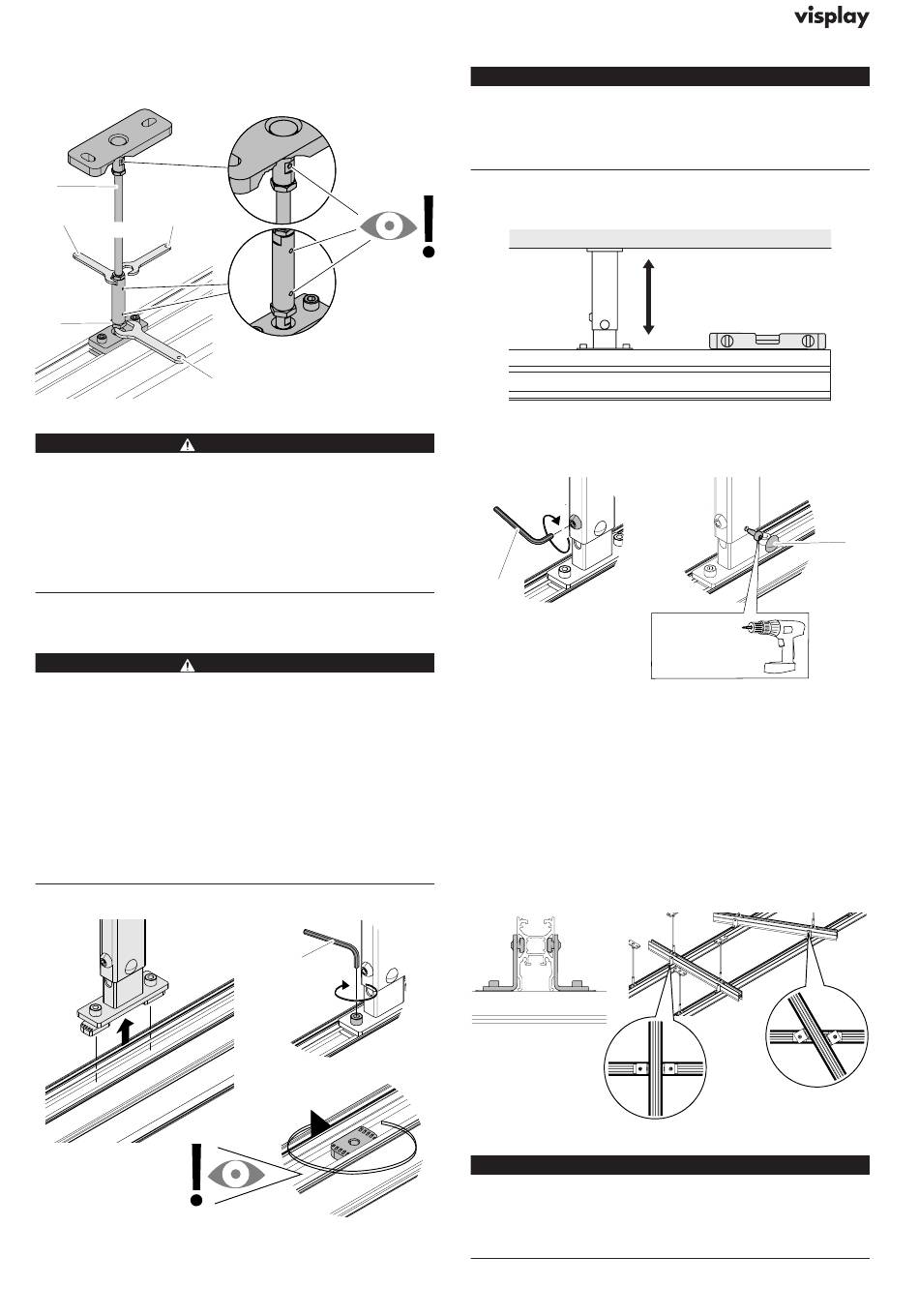

Fig. 13: Mit Gabelschlüsseln kontern und Sichtprüfung
WARNUNG
Verletzungsgefahr durch herunterfallende Ware
und Warenträger.
> Darauf achten, dass die Gewindestange und die
Schraube weit genug eingeschraubt wurden.
Sichtprüfung: Gewindestange (Pos. 1, nicht
Bestandteil des Lieferumfangs) und Schrau-
be (Pos. 2) müssen sichtbar sein!
3.3.3 Decken-Abhängebefestigung
WARNUNG
> Der Aufhängepunkt (Befestigungsmittel) muss
mindestens 9,2 kN (Bemessungswert) abtragen
können.
> Belastung durch Warenträger und Ware
150 kg/m oder 80 kg pro Einhängeadapter.
> Jedes Multi-Lane-Profil ist über ein Verbindungs-
element miteinander verbunden.
> Die Multi-Lane Profillänge beträgt maximal
3000 mm
> Jedes Multi-Lane Profil ist mit mindestens zwei
Abhängungen an der Decke befestigt.
Fig. 14: Profil an Decken-Abhängebefestigung montieren
10 04/2022 (DE)
SW19
SW6
20Nm
90˚
HINWEIS
Wenn die Nutensteine nicht richtig ausgerichtet
sind, ist die korrekte Funktionalität nicht ge-
währleistet.
> Sicht- und Tastprüfung durchführen.
Ausrichten
Fig. 15: Decken-Abhängebefestigungen ausrichten
Fixieren und Sichern
SW6
40Nm
Fig. 16: Fixieren und sichern
Die Sicherungsschraube (selbstbohrende Schraube) mit
einem Akkuschrauber einschrauben! Die Schraube mit
der Kappe (Fig. 16/1) abdecken.

3.3.4 Verbindung von Deckenschienen

Übereinanderliegende Deckenschienen
fixieren
Fig. 17: Übereinanderliegende Deckenschienen
HINWEIS
Wenn die Nutensteine nicht richtig ausgerichtet
sind, ist die korrekte Funktionalität nicht ge-
währleistet.
> Sicht- und Tastprüfung durchführen.
172 - 272 mm
Bit Würth AW25
