Multi-Lane
5.3 Stützen mit Trennwandsystem

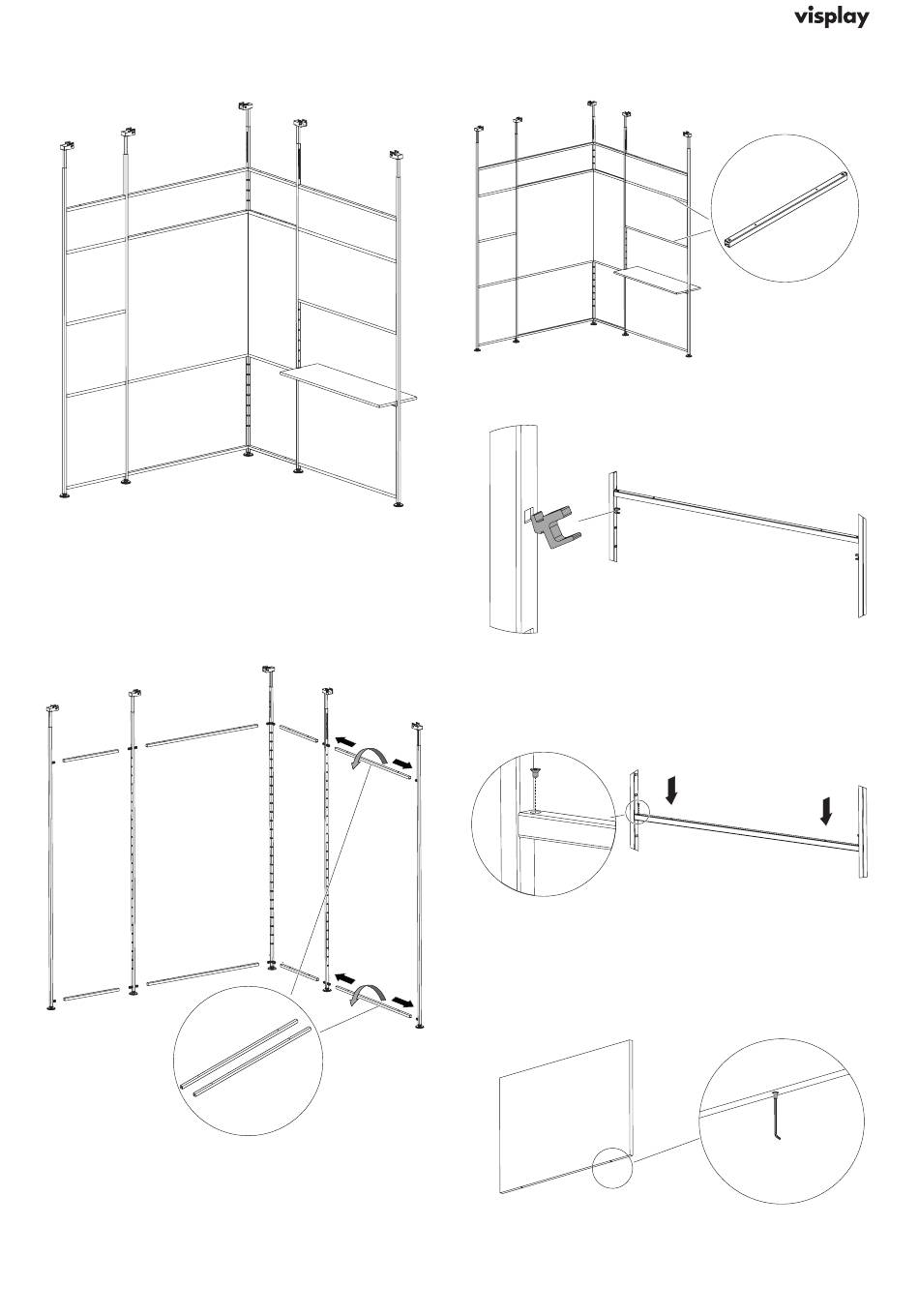

Montage Verbindungsrohrset
Montage der Stützen mit Verbindungsrohrset für Panee-
len (2x D6 Bohrungen).
Bohrungen müssen nach oben/unten zeigen.
Fig. 64: Verbindungsrohrset montieren
26 04/2022 (DE)
Montage Einhängerohr Paneelen
1. Die zwei Tragstangenträger seitlich in den Stützen
einhängen.
2. Tragstange von oben über die Tragstangenträger
setzen.
45° 3. Mit den zwei Senkschrauben fixieren.
Montage Paneelen
45°
1. Die unteren beiden Gewindestifte mit Hilfe eines
Inbusschlüssels (SW2,5) ca. 10 mm herausdrehen.
SW3
SW2,5
