Multi-Lane

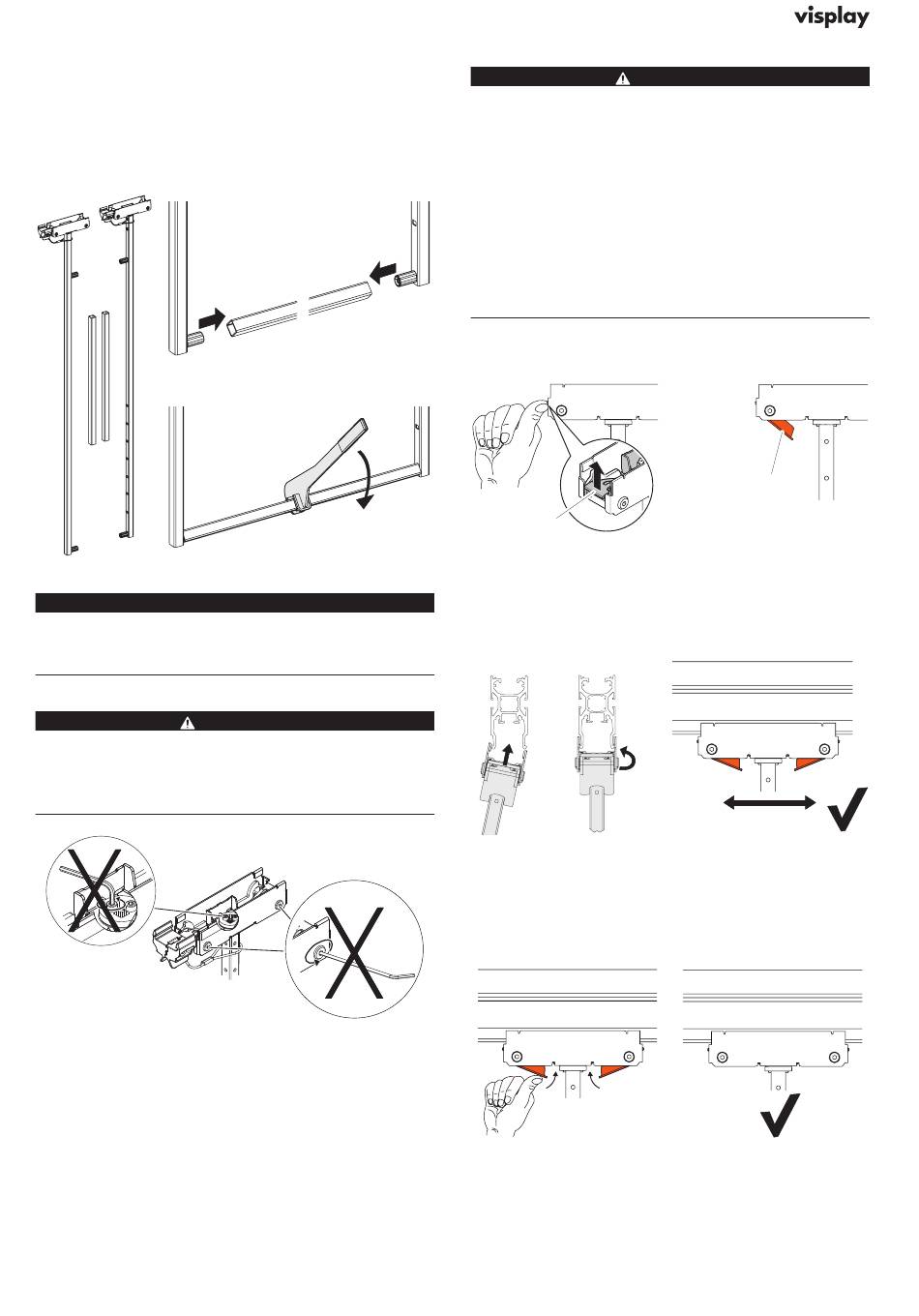

4.2 Warenträgerrahmen freischwebend
mit Einhängeadapter anbringen
Die Warenträgerrahmen werden zerlegt angeliefert. Die
Seitenteile sind vormontiert.
1. Verbindungsrohre an Seitenteile montieren.
Fig. 25: Seitenteile mit Rohren verbinden
HINWEIS
Die Verbindungsrohre müssen mit dem Montage-
werkzeug 111-844.12 verdreht und sauber positio-
niert sein.
WARNUNG
Verletzungsgefahr durch herunterfallende Ware
und Warenträger.
> Die in der nachfolgenden Abbildung dargestell-
ten Schrauben niemals lösen.
14 04/2022 (DE)
1.
2.
WARNUNG
Verletzungsgefahr durch herunterfallende Ware
und Warenträger. Wenn die maximal zulässige Be-
lastung der Warenträger überschritten wird, kann
das System versagen.
> Maximale Belastungswerte der einzelnen Waren-
träger beachten.
> Maximale Belastung von 160 kg pro Rahmen
nicht überschreiten.
> max. Bestückung je Warenträger 50 W, bzw.
max. 4 Tragrahmen Breite 1300 mm.
> Die Warenträger dürfen nur im unbeladenen
Zustand verschoben werden.
2. Beim Einhängeadapter beide Hebel (Fig. 26/1) hoch-
drücken, damit sich die Laschen öffnen (Fig. 26/2).
1
Fig. 26: Einhängeadapter vorbereiten
3. Den Einhängeadapter leicht schräg in die Multi-Lane
Deckenschiene führen (Fig. 27/A) und gerade drehen
(Fig. 27/B).
A B
Fig. 27: Einhängen und verschieben
4. Beide Laschen des Adapters hineindrücken (hörbares
Einrasten) bis die rote Signalfarbe nicht mehr sichtbar
ist.
Fig. 28: Warenträger sichern
2
