Betriebsanleitung

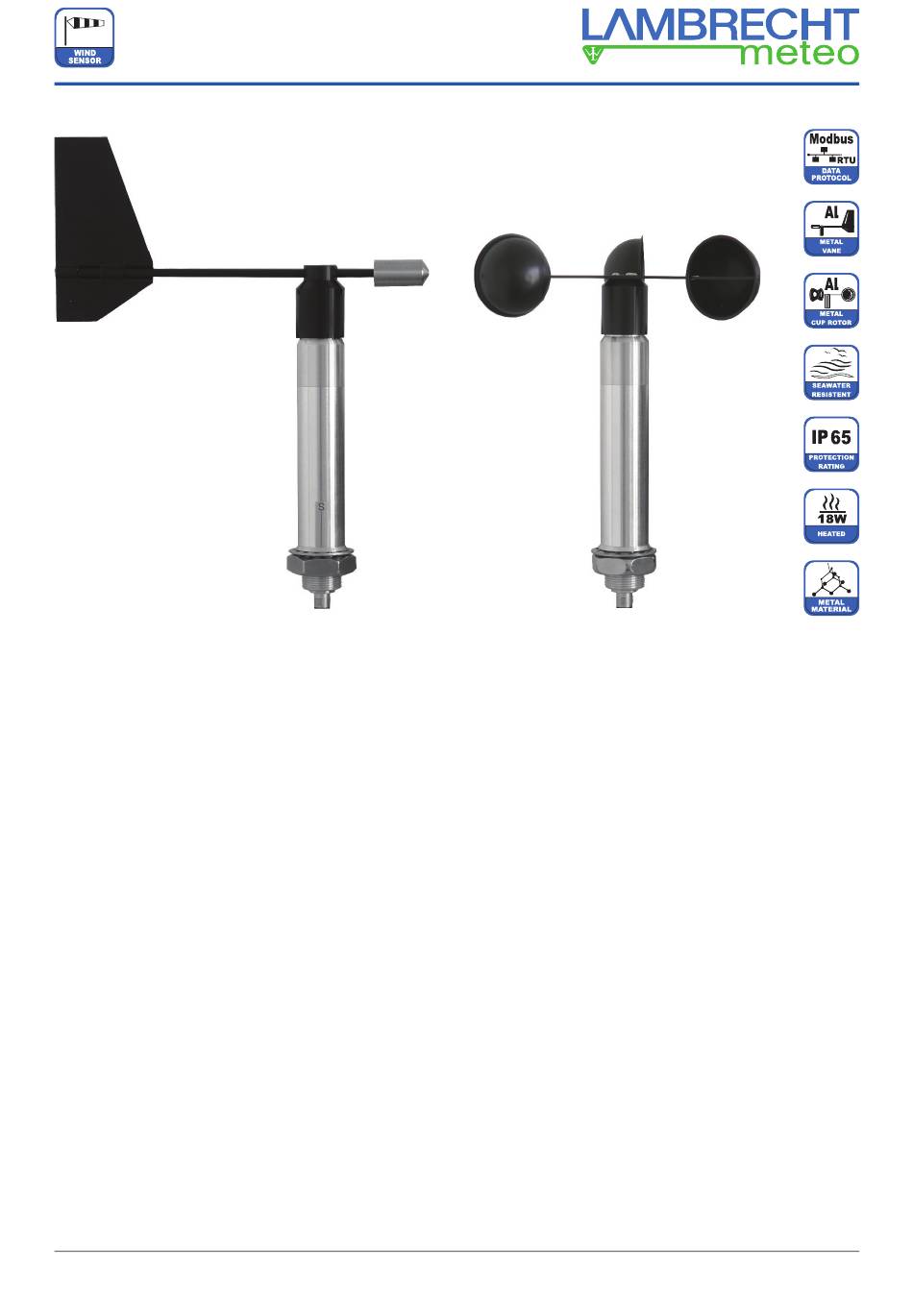

Windsensoren PRO-Modbus (14523/14524)
PRO-Modbus · Vorteile auf einen Blick
► verschleißfreie, präzise Messwerterfassung
► hohe Zuverlässigkeit und Langlebigkeit
► Schalenstern aus seewasser-resistentem Aluminium
► für höchste Belastbarkeit
► einfache Montage für Mast, Flansch oder Bohrung
► praktische Kabelsteckverbindung
Eigenschaften
hervorragender Schutz gegen elektrostatische Entladung
für den Einsatz in blitzgefährdeten Gebieten
Ganzjahreseinsatz in den meisten Klimazonen durch
integrierte, geregelte Heizung
besonders robust durch verstärkte Achse
sehr großer Messbereich von 60 m/s
niedrige Anlaufwerte von < 0,5 m/s
sehr hohe Aufl ösung der Messwerte
sehr geringer Wartungsbedarf
Standards
► EMV gemäß EN 61000-6-2, EN 61000-6-4,
EN 61000-4-2, -3, -4, -5, -6, -11,
Namur NE-21
► VDE 0100
► WMO Nr. 8
► VDI 3786 Teil 2
(14523/14524) PRO-Modbus
