9�4 WARTUNG DES BRENNERS
In Anhang A finden Sie eine Übersicht für Brennerstörungen. Der Brenner
kann über den Wartungszugang erreicht werden.
Die Zündflamme und das Thermoelement können über die Brennkammer
erreicht werden. Erläuterungen zum Kontrollleuchten-Set und zum
Thermoelement finden Sie in
9.7
.
# Bestandteil
1
Zündflamme
2 Zünder
3
Zündthermoelement
4
Zweiten Thermoelement
5 Thermoelementhalter
9�4�1 BRENNER
Die Flammen der Brenner müssen visuell überprüft werden. Die
Flammen müssen eine kleine blaue Unterseite haben und ansonsten
leuchtend gelb sein. Wenn die Flammen zu orange sind, ist zu wenig
Sauerstoff vorhanden. Wenn die Flammen zu blau sind, ist zu viel
Sauerstoff vorhanden. Die Sauerstoffzufuhr kann mit dem Venturi-
Ventil ein wenig reguliert werden, was aber nicht notwendig sein sollte.
Eine Wartung des Gasventils sollte nicht erforderlich sein. Falls es
Probleme mit dem Gasventil gibt, können diese mit Anhang A gelöst
werden.
9�4�2 ZÜNDFLAMME
Damit das Feuer richtig funktioniert, muss die Zündflamme überprüft
werden. Die Zündflamme muss eine dreiteilige blaue Flamme
haben. Eine Flamme geht nach oben zum Rest des Rbanders,
eine seitlich zum Zünder und eine seitlich zum Thermoelement.
Der Bereich um die Zündflamme muss sauber gehalten werden.
Dekorative Materialien und Schmutz können die Entzündung behindern.
Prüfen Sie bei der Inspektion der Kontrollleuchte auch, ob die Teile
beschädigt sind.
9�4�3 THERMOELEMENTE
Element4-Kamine haben zwei Thermoelemente. Eine in der Zündflamme
und eine auf der anderen Seite des Brenners. Es ist wichtig, dass beide
sauber sind, damit die Flamme das Thermoelement richtig aufheizen
kann. Vergewissern Sie sich, dass sich kein dekoratives Metall zwischen
Flamme und Thermoelement befindet.
I N S T A L L A T I O N S A N L E I T U N G |
Tabelle 9.1 Abbildung 9.6
, und
Tab. 9.2
Kapitel 9
Abbildung
Abb. 9.8
Abb. 9.9
1 6

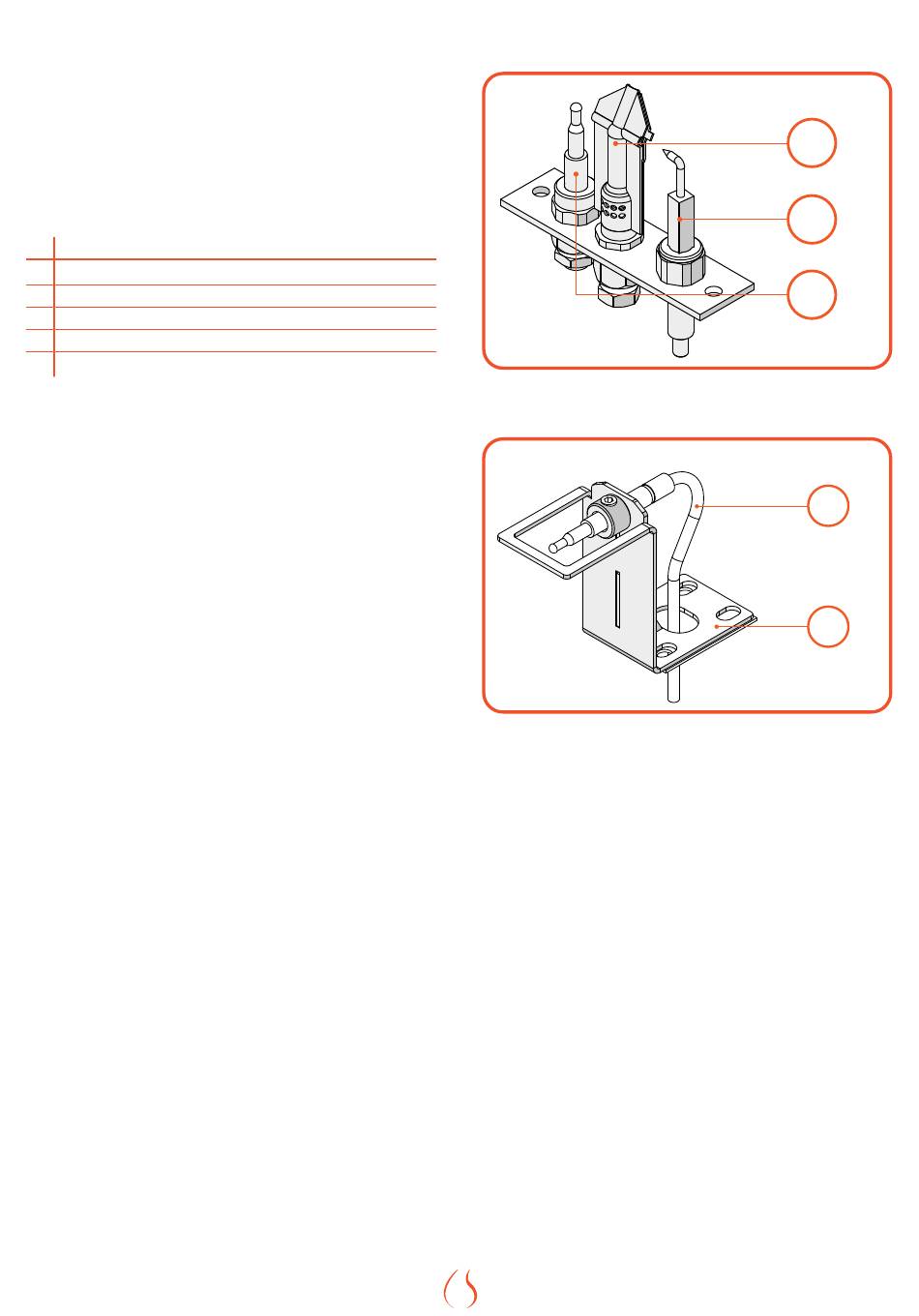

Isometrische Zeichnung des Zündungset
Zeichnung des Zweites Thermoelements
1
2
3
4
5
