Celestron STARSENSE EXPLORER 8 DOBSONIAN Kurzanleitung Zur Einrichtung Seite 13

9
A1
A2
L1

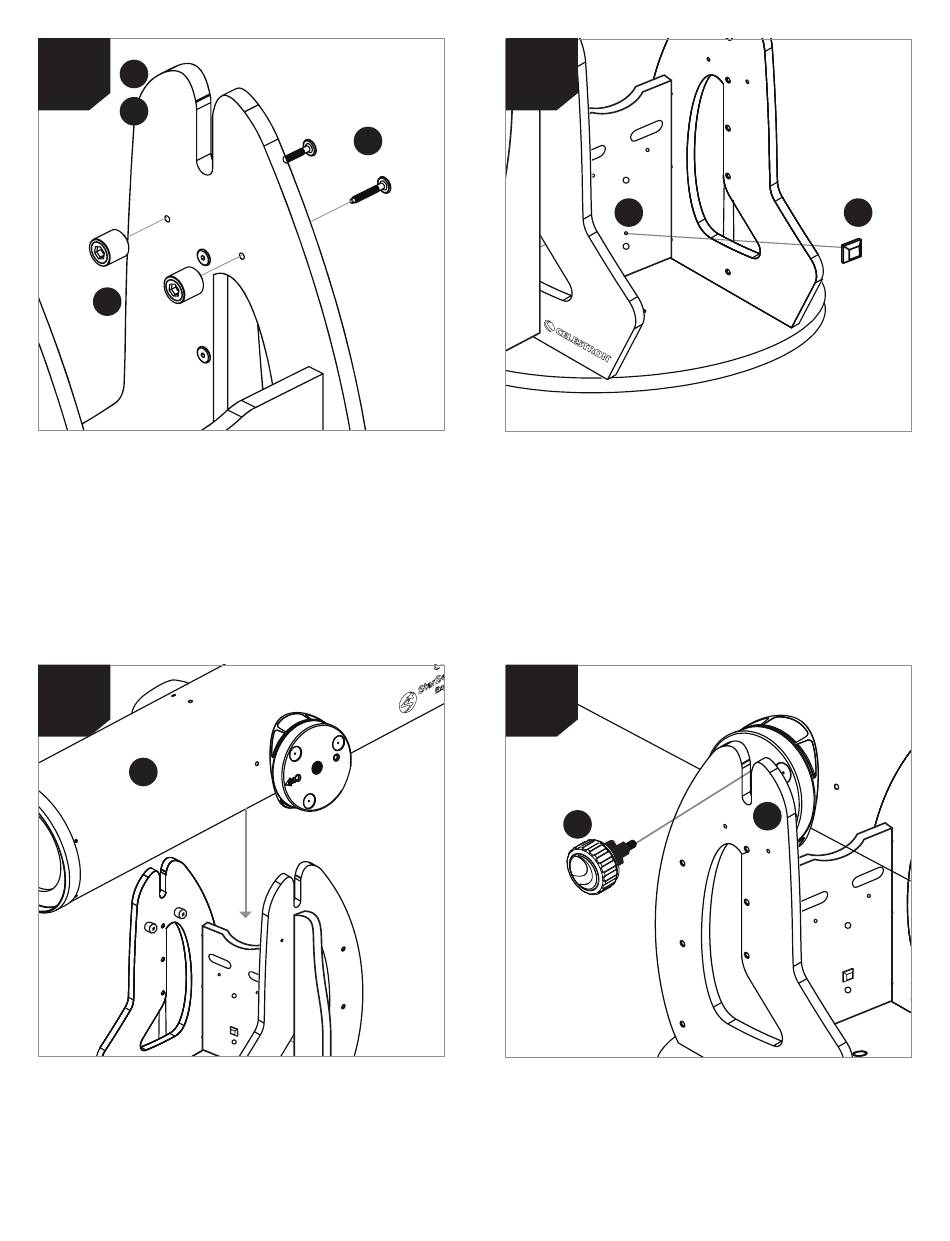

9. Installez les cylindres d'altitude (L1) sur les panneaux latéraux
gauche et droit (A1 et A2) à l'aide des vis d'orientation d'altitude
(L2). Les supports sont placés sur les surfaces intérieures des
panneaux latéraux. L'extrémité du support sans biseau doit être
au même niveau que la surface du panneau.
11
O
11. Placez l'assemblage du tube optique (O) sur la base Dobsonian
assemblée. Les moyeux latéraux du tube doivent reposer sur
les cylindres d'orientation d'altitude de la base.
10
L2
10. Fixez l'amortisseur en caoutchouc (M) sur la surface intérieure
du panneau avant (B). Un petit point sur le panneau avant
indique où placer l'amortisseur en caoutchouc. Retirez le
support adhésif de l'amortisseur et appuyez fermement sur ce
dernier pour le fi xer fermement sur son emplacement.
12
12. Installez la molette de tension d'altitude (N1) dans le logement
du panneau latéral gauche (A1) et dans le pas de vis fi leté au
centre du moyeu latéral de l'assemblage du tube optique.
B
N1
M
A1
FRANÇAIS I 13
