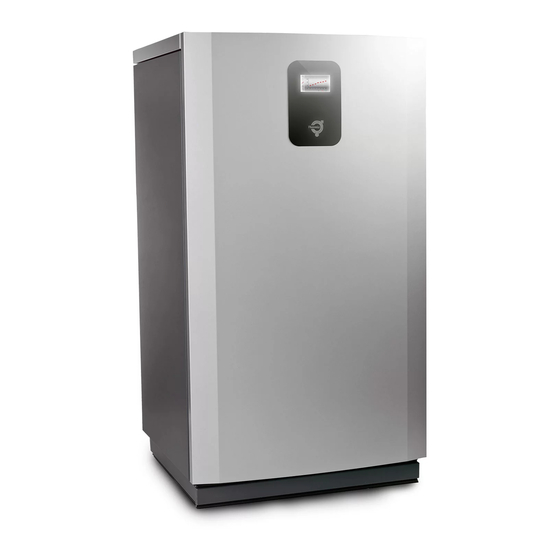

- Seite 1 Benutzerhandbuch Athena www.thermia.com...
- Seite 2 Die Originalanweisungen sind in englischer Sprache verfasst. Bei anderen Sprachversionen handelt es sich um Übersetzungen der Originalanweisungen. (Richtlinie 2006/42/EG) © Copyright Thermia AB...
-
Seite 3: Inhaltsverzeichnis
....... . . Kühleinstellungen, Athena HC* ....... -
Seite 4: Vorwort
Lösung, die nachhaltig für Heizung, Warmwasser und (in bestimmten Fällen) auch für die Kühlung Ihres Heims bei gleichzeitig geringem Energieverbrauch sorgt. Wir danken Ihnen für das Vertrauen, dass Sie uns durch den Kauf einer Wärmepumpe von Thermia entgegen- bringen. Wir hoffen, dass Sie noch viele Jahre von dieser Investition profitieren werden. -
Seite 5: Sicherheitsmaßnahmen
Benutzerhandbuch Athena Sicherheitsmaßnahmen Wichtiger Hinweis Dieses Gerät kann von Kindern ab acht Jahren Warnung und Personen mit eingeschränkten physi- schen, sensorischen oder mentalen Fähigkei- ten sowie mit unzureichender Erfahrung und unzureichenden Kenntnissen verwendet wer- den, sofern sie beaufsichtigt werden oder An- weisungen bezüglich der sicheren Verwen-... - Seite 6 Benutzerhandbuch Athena Dies gilt für Änderungen an den folgenden Komponenten: ▪ Das Innenteil ▪ Das Außenteil ▪ Die Rohre für Kältemittel und Wasser ▪ Die Stromversorgung ▪ Die Sicherheitsventile Es dürfen keine bautechnischen Veränderungen durchgeführt werden, die sich auf die Betriebssicherheit der Wärmepumpe auswirken.
-
Seite 7: Allgemeine Einstellungen
Weitere Informationen zu erweiterten Einstellungen entnehmen Sie bitte dem Kapitel „Heizeinstellungen“. ▪ Thermia Online Mit Thermia Online können Sie Ihre Wärmepumpe über Ihr Smartphone, Tablet oder Ihren Computer steuern und überwachen. Erstellen Sie ein Konto auf https://www.online-genesis.thermia.se. Für Smartphones oder Tablets sollten Sie die App herunterladen. -
Seite 8: Informationen Zu Ihrer Wärmepumpe
Anteil des Heizwärmebedarfs ab, bevor eine Zusatzheizung zur Unterstüt- zung aktiviert wird. * Die Kühlfunktion ist nur für Athena HC anwendbar. Athena HC ist nur in bestimmten Märkten erhältlich. Die Wärmepumpe besteht aus zwei grundlegenden Komponenten: Außenteil... - Seite 9 Weise, oftmals über Gebläsekonvektoren oder Fußbodensysteme, die für Kühlung* ausgelegt sind. * Die Kühlfunktion ist nur für Athena HC anwendbar. Athena HC ist nur in bestimmten Märkten erhältlich. Hinweis: Während des Enteisungszyklus des Außenteils kommt häufig viel Dampf aus dem Gerät. Dies ist ein natürlicher Prozess, um zu verhindern, dass sich im Außenteil Eis oder Kondenswasser bildet.
- Seite 10 Benutzerhandbuch Athena Um die Innentemperatur um 1 °C zu erhöhen, wird die Vorlauftemperatur bei Heizkörperanlagen oft um 3 °C und bei Fußbodenheizungen um 2 °C erhöht. (Um die Innentemperatur zu senken, werden die Temperatureinstellungen entsprechend auf einen niedrigeren Wert angepasst.) Wenn die Heizkurve richtig eingestellt ist, lässt sich die Innentemperatur über die Komfortanpassung schnell...
-
Seite 11: Einstellungen Und Anpassungen
Benutzerhandbuch Athena Einstellungen und Anpassungen Ein qualifizierter Installateur konfiguriert bei der Installation die Grundeinstellungen der Wärmepumpe. Nach- folgend werden die Einstellungen beschrieben, die vom Endbenutzer vorgenommen werden können. Manchmal müssen auch keinerlei Änderungen vorgenommen werden. Ändern Sie niemals die Einstellungen der Steuereinheit, wenn Sie die möglichen Auswirkungen dieser Ände- rungen nicht kennen. - Seite 12 Benutzerhandbuch Athena Symbol Beschreibung Betriebsart Ein/Auto (Dies ist der Normalmodus). Alle aktivierten Funktionen sind eingeschaltet. Aufgrund der Werkseinstellung können Wärme und Warmwasser erzeugt werden. Der Kompressor und die interne Zusatzheizung wer- den automatisch gesteuert. Betriebsart Nur Zusatzheizung. Diese Einstellung dient oftmals als „Notfallmodus“ für Heizung und Warmwasser, wenn der Betrieb des Kompressors blockiert ist.
-
Seite 13: Anpassen Der Innentemperatur - Heizeinstellungen
Benutzerhandbuch Athena Anpassen der Innentemperatur – Heizeinstellungen Komforteinstellung, um die Temperatur zu ändern Auf dem Startbildschirm kann die „Komforteinstellung“ der Innentemperatur auf sehr einfache Weise erfolgen. 11:20 Um die Temperatur zu erhöhen oder zu vermindern, drücken Sie 20 ˚C oder oder drehen Sie im Uhrzeigersinn oder gegen den Uhrzei- gersinn. -
Seite 14: Anpassen Der Heizkurve
Benutzerhandbuch Athena Anpassen der Heizkurve Die Heizkurve stellt im Vergleich zu der auf der ersten Seite verfügbaren Komfortanpassung eine umfassendere und kompliziertere Methode zur Regulierung der Heizung dar. Sie bietet jedoch auch sehr gute Möglichkeiten zur Feinabstimmung der Heizeinstellungen, um auch bei veränderten Außentemperaturen das gewünschte In- nenraumklima zu erzielen. -
Seite 15: Heizeinstellungen
Benutzerhandbuch Athena Heizeinstellungen In den Heizeinstellungen können Sie den Heizstopp sowie die min./max. Vorlauftemperatur einstellen. 1. Drücken Sie die Taste auf dem Startbildschirm, um das Me- nüfenster zu öffnen. 2. Drücken Sie 3. Drücken Sie , wenn das Fenster „Heizeinstellungen“ nicht angezeigt wird. -
Seite 16: Kühleinstellungen, Athena Hc
Bakterien im Warmwasserbehälter ausgelöst wird. Kühleinstellungen, Athena HC* * Die folgenden Kapitel zur Kühlfunktion gelten nur für Athena HC. Athena HC ist nur in bestimmten Märkten erhältlich. Ihre Wärmepumpe kann während der Sommermonate kühlen, um für ein besonders angenehmes Raumklima zu sorgen. -
Seite 17: Kühlung Mit Raumfühler (Zubehör)
Benutzerhandbuch Athena 5.6.2 Kühlung mit Raumfühler (Zubehör) Wenn ein Raumfühler installiert ist und für die Kühlung aktiviert wird, beeinflusst dies auch die Kühlfunktion. Ist ein Raumfühler für die Kühlung aktiviert, beginnt die Wärmepumpe mit der Kühlung, wenn die folgenden Kri- terien erfüllt sind:... - Seite 18 Benutzerhandbuch Athena Zeichenerklärung Zeigt die Anzahl der Stunden an, die die Zusatzheizung in Stufe 1 in Betrieb Interne Zusatzheizung Stu- war. fe 1 Zeigt die Anzahl der Stunden an, die die Zusatzheizung in Stufe 2 in Betrieb Interne Zusatzheizung Stu- war.
-
Seite 19: Online
Athena Online Online Die Wärmepumpe ist ab Werk für eine Fernüberwachung über das Internet vorbereitet. (Thermia Online) Um den Thermia Online-Service zu nutzen: ▪ Stellen Sie sicher, dass eine Internetverbindung (Router oder dergleichen) im Gebäude verfügbar ist. ▪ Verbinden Sie die in Betrieb genommene Wärmepumpe mit einer vorhandenen Internetverbindung (Router oder dergleichen). -
Seite 20: Zubehör
Benutzerhandbuch Athena Zubehör Zubehör Für diese Wärmepumpe kann ein umfangreiches Zubehör installiert werden. Unten finden Sie eine Aufstellung des üblicherweise verwendeten Zubehörs. Für konkrete Anfragen wenden Sie sich bitte an Ihren Installateur. Die Einstellungen für installiertes Zubehör erscheinen im Display. Für unterschiedliches Zubehör erfolgt die Steuerung der Funktionalität auf unterschiedliche Art, je nach den Fühlern, der dem System hinzugefügten... -
Seite 21: Alarme
Benutzerhandbuch Athena Alarme Alarme Wenn das Display einen Bildschirmschoner anzeigt und kein Warndreieck auf der Startseite angezeigt wird, funktioniert das System reibungslos und es sind keine Maßnahmen erforderlich. Die Wärmepumpe verfügt über eine automatische Überwachungsfunktion in der Steuerung, um ihr eine lange Lebensdauer bei möglichst zuverlässigem und effizientem Betrieb zu ermöglichen. - Seite 22 Benutzerhandbuch Athena Beispiel von Alarmmeldungen: Meldung Bedeutung/Klasse Abhilfemaßnahme Der Heizkreis ist der Hochdruck- Häufig verursacht durch Luft oder zu geringen Hochdruck kreis der Wärmepumpe. Durchfluss in der Heizungsanlage oder im Warm- Klasse A wassertank. Prüfen und bei Bedarf Füllstand des Kreises anpassen.
- Seite 23 Benutzerhandbuch Athena Bitte wenden Sie sich an einen Servicetechniker, wenn ein Alarm bestehen bleibt und/oder erneut auftritt. Wenn Sie die Wärmepumpe in den Notmodus versetzen müssen, um zu heizen und Warmwasser zu bereiten, konsultieren Sie bitte das Kapitel „Betriebsart“. Thermia AB...
-
Seite 24: Regelmäßige Prüfungen
Treibhausgase in einer Menge von zehn Tonnen CO2-Äquivalent oder mehr enthalten, jährliche Dichtheitskontrollen durch qualifiziertes Personal erfolgen. Dies ist nur anwendbar für Athena HC-Modelle. Athena HC ist nur in bestimmten Märkten erhältlich. Prüfen des Wasserdrucks im Heizkreis Die Systemdrücke der Installation müssen mindestens zweimal jährlich geprüft werden. Stellen Sie sicher, dass die Heizungsanlage den nötigen Druck hat (gemäß... -
Seite 25: Bei Undichtigkeiten
Benutzerhandbuch Athena Bei Undichtigkeiten Sollten die Warmwasserleitungen zwischen der Wärmepumpe und den Wasserhähnen undicht werden, schlie- ßen Sie sofort das Absperrventil am Kaltwassereinlauf. Wenden Sie sich dann an Ihren Installateur. Sollte in der Rohrverbindung zwischen dem Innen- und dem Außenteil eine Leckage auftreten, schalten Sie die Wärmepumpe ab, und wenden Sie sich umgehend an Ihren Installateur. - Seite 26 Benutzerhandbuch Athena Reinigen des Magnetitfilters: 1. Schalten Sie die Wärmepumpe auf AUS 2. Stellen Sie sicher, dass nichts durch den Filter fließt. 3. Drehen Sie beide Ventile im Uhrzeigersinn, bis sie sich schließen (90 Grad). 1. Drehen Sie den Deckel des Filters gegen den Uhrzeigersinn und neh- men Sie ihn ab.
-
Seite 27: Anhang
Benutzerhandbuch Athena Anhang 10.1 Beschreibung des Display-Symbols Nicht alle Symbole gelten für alle Anlagen. Symbol Beschreibung Öffnet die Menüseite von der Startseite aus. Zurück zur Menüseite aus einem Untermenü. Einstellung bestätigen. Eine vorgenommene Änderung wird bestätigt und wird zur neuen Einstellung. - Seite 28 Kühlmodus. Sichtbar am oberen Rand des Displays, wenn sich die Wärmepumpe im Kühlmodus befindet. Nur sichtbar für Athena HC. Athena HC ist nur in bestimmten Märkten erhältlich. Modus externe Zusatzheizung. Sichtbar am oberen Rand des Displays, wenn die Wärme- pumpe mit der externen Zusatzheizung Wärme oder Warmwasser erzeugt.
-
Seite 29: Berechnung Der Wärmeerzeugung
Benutzerhandbuch Athena Internetverbindung. Sichtbar am oberen Rand des Displays, wenn die Wärmepumpe mit dem Internet verbunden ist. Netzwerkverbindung. Sichtbar am oberen Rand des Displays, wenn die Wärmepumpe mit einem Netzwerk verbunden ist. Poolheizungsmodus. Sichtbar am oberen Rand des Displays, wenn die Wärmepumpe sich im Poolheizungsmodus befindet. -
Seite 30: Komforteinstellungen
Benutzerhandbuch Athena 10.3 Komforteinstellungen Wenn die Innentemperatur vorübergehend erhöht oder abgesenkt werden soll. 11:20 20 ˚C Abb. 1: Komforteinstellungen Bei Änderung der Komforteinstellung wird nicht die Steigung der Heizkurve geändert, sondern die gesamte Heizkurve wird für jedes Grad, um das die Komforteinstellung geändert wird, um 2-3 °C parallel verschoben. -
Seite 31: Heizkurve
Benutzerhandbuch Athena 10.4 Heizkurve Der Anzeigewert der Heizkurve zeigt die Temperatur des Wassers, das zum Heizungssystem geleitet wird („Vorlauftemperatur“), bei einer Außentemperatur von 0 °C an. 11:20 Vorlauf (˚C) Außen (˚C) Abb. 2: Heizkurve 40 °C Die Werkseinstellungen für die Heizkurve vor der Anpassung lauten „40 °C“. Diese Einstellung ist für viele Hei- zungssysteme mit Heizkörpern geeignet, jedoch grundsätzlich ungeeignet für Systeme mit Fußbodenheizung. - Seite 32 Benutzerhandbuch Athena Verschieben Sie die Heizkurve als Ganzes Wenn die Kurvenanzeige aufleuchtet, wird die Kurve als Ganzes verschoben und die Kurvenneigung an- gepasst. Das vereinfachte Arbeitsprinzip dafür lautet wie folgt: Gewünschte Systemvorlauftemperatur (°C) Maximaler Sollwert Außentemperatur (°C) -2 0 Wird die Kurve nach oben verschoben, wird die Steigung der Heizkurve steiler, wird die Kurve nach unten ver- schoben, wird ihre Steigung flacher.
-
Seite 33: Symbolerklärung
Benutzerhandbuch Athena Symbolerklärung 11:20 Vorlauf (˚C) Außen (˚C) Abb. 1: Die Abbildung zeigt die Standardkurve 40 Symbol Beschreibung Zeigt die komfortangepasste Kurve. Die Zahl steht für das Ausmaß der Abwei- (+1) chung vom Standardwert. Zeigt Informationen über die Heizkurve an. -
Seite 34: Prüfliste
Benutzerhandbuch Athena Prüfliste Oberflächeneinstellung Ablass Leitungsinstallation, Warm- und Kaltseite Leitungsverbindungen gemäß Diagramm Flexschläuche (gilt nicht für alle Modelle) Ausdehnungs- und Ablassbehälter Filter, Warm- und Kaltseite Leitungsisolierung Offene Heizkörperventile Dichtheitsprüfung, Warm- und Kaltseite Elektroinstallation Absperrhahn Sicherung Positionierung des Außenfühlers Inbetriebnahme Entlüften, Warm- und Kaltseite... -
Seite 35: Installation Durchgeführt Von
Benutzerhandbuch Athena Installation durchgeführt von: Leitungsinstallation ▪ Datum: ▪ Unternehmen: ▪ Name: ▪ Tel. No: Elektroinstallation ▪ Datum: ▪ Unternehmen: ▪ Name: ▪ Tel. No: Systemanpassung ▪ Datum: ▪ Unternehmen: ▪ Name: ▪ Tel. No: Thermia AB AWAT01UG0103... - Seite 36 Benutzerhandbuch Athena AWAT01UG0103 Thermia AB...
- Seite 37 Benutzerhandbuch Athena Thermia AB AWAT01UG0103...
- Seite 38 Benutzerhandbuch Athena AWAT01UG0103 Thermia AB...
- Seite 39 Benutzerhandbuch Athena Thermia AB AWAT01UG0103...
- Seite 40 Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Thermia oder Thermia Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben.
