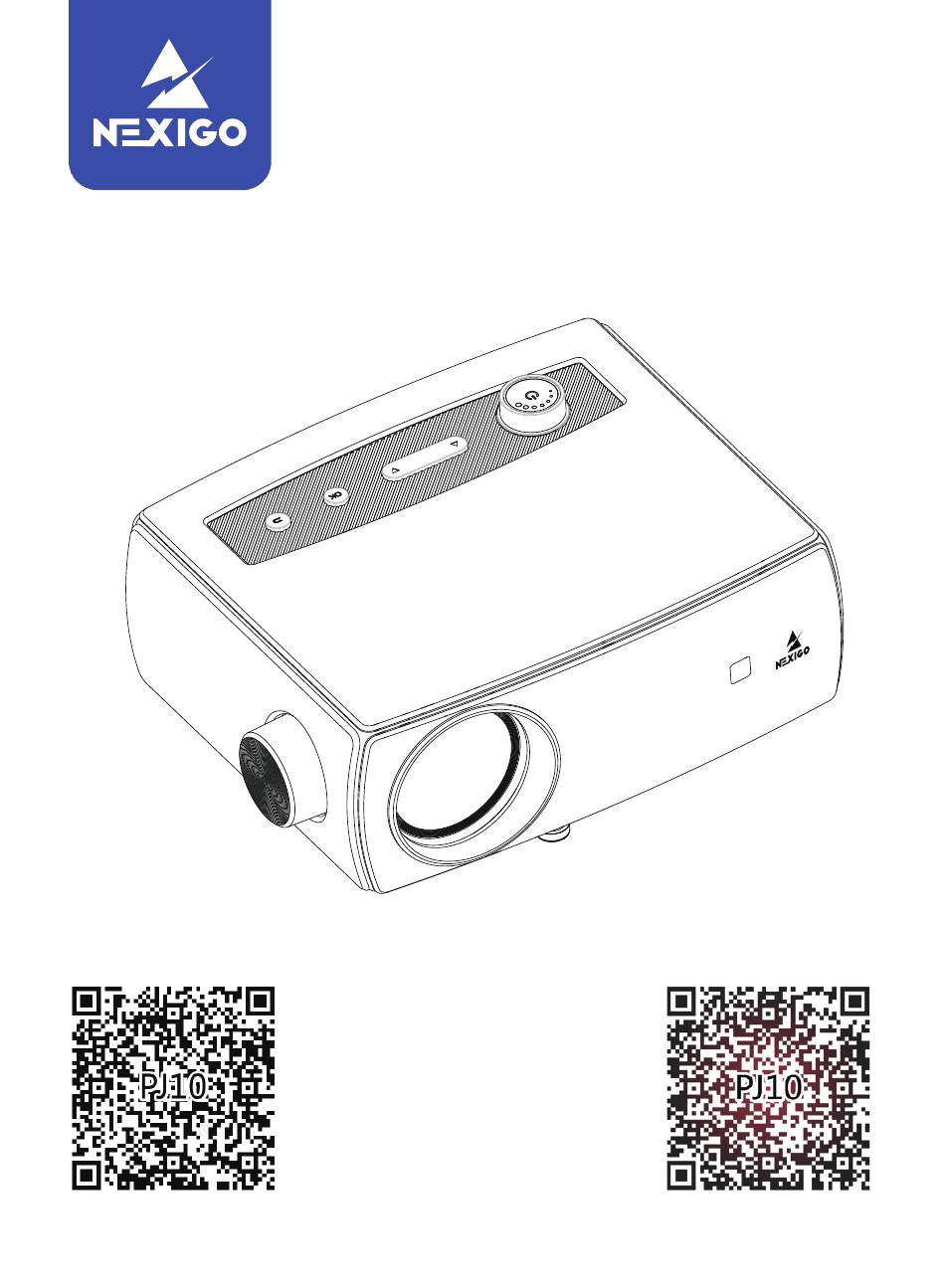

- Seite 1 1080P LCD Projector User Manual-PJ10 User Manual Installation Video...
- Seite 28 1080P LCD-Projektor Benutzerhandbuch-PJ10 Benutzerhandbuch Installations-Video...
-
Seite 29: Kontaktinformationen
Garantieinformationen und registrieren Sie sich auf nexigo.com/warranty für eine EXTRA EIN JAHRES-Garantie. Von uns allen hier bei NexiGo möchten wir Sie wieder in der Familie willkommen heißen. Wir danken Ihnen herzlich für Ihr Vertrauen und für Ihr Geschäft, und wir wissen, dass es Ihnen hier gefallen wird. - Seite 30 DIAGRAMM DES PROJEKTORS KEYSTONE 1. AV-Eingangsanschluss 9. Vol +/Vol -/Links/Rechts 2. 3.5-mm-Audiobuchse 10. Auf 3. HDMI-Eingang 11. Ab 4. USB-Eingang/Bildschirm-Monitor 12. Netzschalter 5. USB-Eingang 13. OK 6. Trapezkorrektur Einstellung 14. Zurück 7. Stromanschlussbuchse 15. Objektiv 8. Fokus Einstellung DE 02...
-
Seite 31: Was Befindet Sich In Der Box
WAS BEFINDET SICH IN DER BOX? 1 x Projektor 1 x Fernbedienung (2 AAA-Batterien erforderlich, nicht im Lieferumfang enthalten) 1 x Netzkabel 1 x AV-Kabel 1 x Gebrauchsanweisung EINFÜHRUNG ZUM ANSCHLUSS KEYSTONE 1. DVD und VCD 2. Audio-Gerät 3. TV-Box, TV-Stick und Computer 4. -
Seite 32: Einführung Der Fernbedienung
EINFÜHRUNG DER FERNBEDIENUNG Netzschalter Stummschalten Pause Menü Rechts Links Vol + Zurück Signalquelle Vol - Netzschalter: Zum Ein- und Ausschalten des Geräts Stummschalten: Audio ein- und ausschalten Menü: Anzeige des Menüs Pause: Umschalten zwischen Videopause und Fortsetzung Links/Rechts/Auf/Ab: Zum Bewegen des Cursors auf dem BildschirmAnzeige Auswahl der Option, auf der sich der Cursor gerade befindet Zurück:... -
Seite 33: Technische Daten
TECHNISCHE DATEN Bildgebende Technologie Native Auflösung 1920x1080 Maximale kompatible Auflösung 1920x1080 Lichtquelle Fokussierungs-Modus Manuelle Bedienung Projektionsabstand 4.3-16.4 ft Größe der Projektion 42.5-176 inches Bildseitenverhältnis 16:9/4:3 Projektionsverhältnis 1.35:1 Trapezkorrektur Manuelle Korrektur ±15° Leistungsaufnahme 100V-240V @ 50/60Hz Integrierte Wattleistung Eingabe HDMIx1, USBx2, AVx1 3.5-mm-Audiobuchsex1 Ausgabe (kopfhörer oder lautsprecher) - Seite 34 INSTALLATION AUSWAHL DES AUFSTELLUNGSORTES Die Aufteilung des Raumes und das gewünschte Raumdesign sind die wichtigsten Faktoren bei der Wahl des Ortes, an dem der Projektor aufgestellt werden soll. Beachten Sie bei der Auswahl des Ortes die folgenden Punkte: Größe, Form und Position des Bildschirms. ●...
-
Seite 35: Einstellung
Multimedia Signalquelle Einstellung Bildschirm-Einstellungen Projektion- Bild- Proportion- Bildmodus Farbbereich sverfahren almodus Zoom Systemeinstellung Sprache Soft- Werkseinstellungen Automatischer Aktualisierung wiederherstellen Standby-Betrieb Hinweis: Zur Nutzung der Rückprojektionsfunktion ist eine spezielle Rückprojektionswand erforderlich. DE 07... -
Seite 36: Abstand Und Größe Des Projektors
ABSTAND UND GRÖßE DES PROJEKTORS 176″ 140″ 104″ 86″ 42.5″ 13.1 16.4 （ft） Hinweis: Wegen Fertigungstoleranzen gibt es Abweichungen von ca. 3% von Gerät zu Gerät. Die oben genannten Daten dienen nur als Referenz. Bitte verwenden Sie bei der Installation des Geräts die tatsächlichen Maße. -
Seite 37: Fokus-Einstellung
FOKUS-EINSTELLUNG Bitte verwenden Sie den Fokuseinstellknopf, um den Fokus einzustellen. Drehen Sie den Knopf nach links oder rechts, bis das Bild klar ist. Wenn das Bild nicht klar ist und stattdessen unschärfer wird, drehen Sie den Knopf in die entgegengesetzte Richtung, bis das Bild klarer wird. - Seite 38 unten in der Abbildung gezeigt. Wählen Sie im Menü auf dem Bildschirm die Registerkarte "Multimedia". Wählen Sie dann den Inhalt, den Sie anzeigen möchten: Film, Musik, Bilder, Doc. KEYSTONE Multimedia Signalquelle Einstellung Film Bilder Musik Audio MP3/AAC/WAV/LOAS/PCM/OGG/ Format FLAC/AC3 Bilder JPEG/BMP/PNG Format Multi-Media...
- Seite 39 HDMI-VERBINDUNGEN Stecken Sie ein HDMI-Kabel in das Gerät, das Sie an den Projektor anschließen möchten, und stecken Sie dann das andere Ende des HDMI-Kabels in den in der folgenden Abbildung gezeigten HDMI-Anschluss. Öffnen Sie das Bildschirmmenü und wählen Sie die HDMI-Quelle auf der Registerkarte Signalquelle. Nun können Sie den Bildschirm des angeschlossenen Geräts anzeigen.
- Seite 40 640x480 1280x720 1366x768 1600x1200 Unterstützte 800x600 1280x800 1440x900 1680x1050 Auflösung 1024x768 1280x1024 1440x960 1920x1080 AV-VERBINDUNGEN Wenn Sie ein Gerät mit einem Standard-Cinch-Anschluss verwenden möchten, benötigen Sie einen Cinch-auf-3.5 mm-Adapter. Schließen Sie den Adapter wie unten gezeigt an den Projektor an, und verbinden Sie dann die Cinch-Stecker des Geräts mit den Cinch-Buchsen des Adapters.
- Seite 41 Multimedia Signalquelle Einstellung MuItiScreen HDMI . -MM-AUDIO-VERBINDUNGEN Kopfhörer oder Lautsprecher können über die 3.5-mm-Audiobuchse an den Projektor angeschlossen werden. KEYSTONE DE 13...
- Seite 42 MULTISCREEN-VERBINDUNGEN Sie können Ihr iPhone, iPad, MacBook, Ihren Computer oder eine Vielzahl anderer Geräte drahtlos mit dem Projektor verbinden oder eine kabelgebundene Verbindung mit Ihrem iPhone oder iPad nutzen, um Ihren Bildschirm gemeinsam zu nutzen. Bei drahtlosen Verbindungen: Stellen Sie sicher, dass der Projektor und Ihr Gerät mit demselben Netzwerk verbunden sind.
-
Seite 43: Computer Mit Bildschirm
Optionen. Geben Sie auf Ihrem Computer die Tastenkombination Windows ein, um die Seitenleiste "Verbinden" für Miracast zu öffnen, und wählen Sie dann "NexiGo-PJ10" in der Geräteliste. Die Verbindung ist nun hergestellt. Computer mit Bildschirm So verbinden Sie den Computer mit Projector Based on... - Seite 44 Wählen Sie "NexiGo-PJ10" IOS CABLE CAST - TEILEN SIE DEN BILDSCHIRM IHRES IPHONES ODER IPADS ÜBER EINE KABELGEBUNDENE USB-VERBINDUNG Hinweis: Diese Funktion ist nur auf iPhone- und iPad-Geräten erhältlich. Stecken Sie Ihr iPhone oder iPad in den USB-Anschluss (Screen Monitor), wie in der Abbildung unten dargestellt. Auf dem Projektor wählen Sie...
- Seite 45 MIRACAST - TEILEN SIE DEN BILDSCHIRM VON IHREM ANDROID-TELEFON/TABLET DRAHTLOS Hinweis: Bei Android-Geräten kann die Funktionalität von Miracast unterschiedlich sein. Die meisten Geräte unterstützen es in irgendeiner Weise: OnePlus/Google Pixel - Search Cast, Samsung - Search Smart View, Sony - Search Screen Mirroring (verschiedene Android-Geräte haben verschiedene Möglichkeiten, Multi-Screen-Funktionen zu öffnen, bitte lesen Sie die Anweisungen Ihres Android-Geräts für Details).
- Seite 46 Software für Ihr Gerät. Sobald Sie die Cast-Software für Ihr Gerät geöffnet haben, sehen Sie sich die Liste der verfügbaren Mirroring- Geräte an und wählen Sie "NexiGo-PJ10" aus der Liste aus. Die Verbindung ist nun hergestellt. Miracast So verbinden Sie ein Android Mobile / Pad-Gerät mit einem...
- Seite 47 App, die das Casting unterstützt, z. B. YouTube, und tippen Sie dann auf die Schaltfläche in der App, die das Casting ermöglicht. Wählen Sie "NexiGo-PJ10" aus der Liste der Optionen. Drücken Sie die Wiedergabetaste auf dem Video, und das Video wird nun über den Projektor angezeigt.
- Seite 48 CAST-EINSTELLUNGEN - ÄNDERN SIE DIE CAST-EINSTELLUNGEN. DIE EINSTELLUNGEN SIND UNTEN AUFGEFÜHRT WiFi-Einstellung: Richten Sie die WiFi-Verbindung für den Projektor ein. Online-Update: Aktualisieren Sie die Casting-Firmware. (Dies ist eine von der primären Projektor-Firmware-Aktualisierung getrennte Aktualisierung, die Sie in den Projektoreinstellungen finden. Diese Firmware wird automatisch aktualisiert, so dass dies nur im Falle eines Fehlers mit dem Auto-Updater erforderlich ist.) Werkseinstellungen wiederherstellen:...
-
Seite 49: Menüs Für Einstellung
MENÜS FÜR EINSTELLUNG BILDSCHIRM-EINSTELLUNGEN Unter der Registerkarte "Einstellung" finden Sie die unten aufgeführten Optionen. Die obersten Optionen sind die Bildschirm- Einstellungen. Multimedia Signalquelle Einstellung Bildschirm-Einstellungen Projektion- Proportion- Bildmodus Farbbereich Bild- sverfahren almodus Zoom Systemeinstellung Sprache Soft- Werkseinstellungen Automatischer Aktualisierung wiederherstellen Standby-Betrieb DE 21... -
Seite 50: Systemeinstellung
Aktualisierung wiederherstellen Standby-Betrieb Sprache: Auswahl der Sprache, die in den Projektormenüs verwendet wird. Soft-Aktualisierung: Aktualisierung der Softwareversion des Projektors. 1. Bitte überprüfen Sie nexigo.com regelmäßig auf neue Firmware- Downloads. 2. Laden Sie die neueste Firmware auf ein USB-Flash-Laufwerk DE 22... - Seite 51 herunter, und stecken Sie das Flash-Laufwerk in einen USB-Anschluss des Projektors. 3. Im Bildschirmmenü wählen Sie Einstellung > Systemeinstellung > Software-Aktualisierung. 4. Die Software lässt sich automatisch aktualisieren. Versuchen Sie nicht, den Projektor zu benutzen, bevor die Aktualisierung abgeschlossen ist. Hinweis: Alle aktuellen Lieferungen auf dem Markt sind mit der neuesten Firmware ausgestattet, Sie müssen diese nicht aktualisieren.
- Seite 52 2. Um den Projektor mit dem WiFi-Netzwerk zu verbinden, wählen Sie Ihr drahtloses Netzwerk aus der Liste aus (siehe unten). Bluetooth-Verbindung: Verbinden Sie Ihren Projektor mit einem Bluetooth-Audiogerät. 1. Im Bildschirmmenü wählen Sie Einstellungen und blättern dann nach unten, bis Sie die Option Bluetooth sehen.
- Seite 53 3. Wählen Sie das Gerät aus und koppeln Sie die beiden Geräte. Die Bluetooth-Verbindung ist nun hergestellt. WARNUNGEN 1. Lesen Sie die Gebrauchsanweisung sorgfältig durch, bevor Sie den Projektor verwenden. 2. Ziehen Sie sofort den Netzstecker, wenn Sie irgendwelche Probleme mit dem Projektor bemerken. Wenn Ihr Projektor anfängt zu rauchen, ungewöhnliche Geräusche von sich gibt oder ein seltsamer Geruch festgestellt wird, ziehen Sie sofort den Netzstecker des Projektors.
- Seite 54 16. Ziehen Sie den Netzstecker, wenn der Projektor über einen längeren Zeitraum nicht benutzt wird. 17. Bei mechanischen Problemen mit dem Projektor wenden Sie sich bitte an den NexiGo-Support, um die Garantie in Anspruch zu nehmen; versuchen Sie NICHT, das Gerät selbst zu reparieren. 18. Gesicherte Betriebsparameter Betriebstemperatur: zwischen +41°F (+5°C) und +95°F (+35°C)
