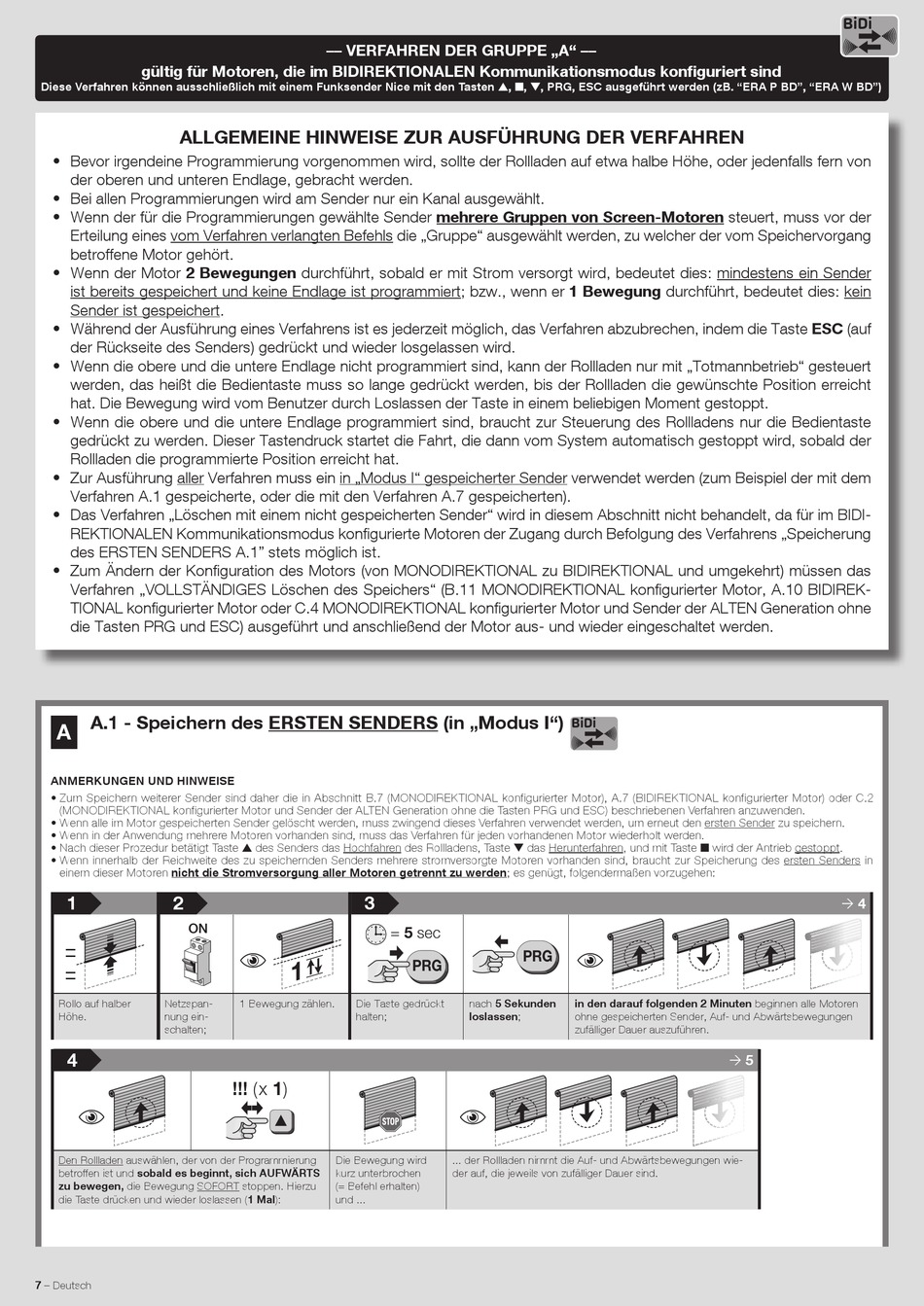

Anmerkungen Und Hinweise - Nice NX FIT MA 1017 SH BD Installierungs-Und Gebrauchsanleitungen Und Hinweise

gültig für Motoren, die im BIDIREKTIONALEN Kommunikationsmodus konfiguriert sind
Diese Verfahren können ausschließlich mit einem Funksender Nice mit den Tasten ▲, ■, ▼, PRG, ESC ausgeführt werden (zB. "ERA P BD", "ERA W BD")
ALLGEMEINE HINWEISE ZUR AUSFÜHRUNG DER VERFAHREN
• Bevor irgendeine Programmierung vorgenommen wird, sollte der Rollladen auf etwa halbe Höhe, oder jedenfalls fern von
der oberen und unteren Endlage, gebracht werden.
• Bei allen Programmierungen wird am Sender nur ein Kanal ausgewählt.
• Wenn der für die Programmierungen gewählte Sender mehrere Gruppen von Screen-Motoren steuert, muss vor der
Erteilung eines vom Verfahren verlangten Befehls die „Gruppe" ausgewählt werden, zu welcher der vom Speichervorgang
betroffene Motor gehört.
• Wenn der Motor 2 Bewegungen durchführt, sobald er mit Strom versorgt wird, bedeutet dies: mindestens ein Sender
ist bereits gespeichert und keine Endlage ist programmiert; bzw., wenn er 1 Bewegung durchführt, bedeutet dies: kein
Sender ist gespeichert.
• Während der Ausführung eines Verfahrens ist es jederzeit möglich, das Verfahren abzubrechen, indem die Taste ESC (auf
der Rückseite des Senders) gedrückt und wieder losgelassen wird.
• Wenn die obere und die untere Endlage nicht programmiert sind, kann der Rollladen nur mit „Totmannbetrieb" gesteuert
werden, das heißt die Bedientaste muss so lange gedrückt werden, bis der Rollladen die gewünschte Position erreicht
hat. Die Bewegung wird vom Benutzer durch Loslassen der Taste in einem beliebigen Moment gestoppt.
• Wenn die obere und die untere Endlage programmiert sind, braucht zur Steuerung des Rollladens nur die Bedientaste
gedrückt zu werden. Dieser Tastendruck startet die Fahrt, die dann vom System automatisch gestoppt wird, sobald der
Rollladen die programmierte Position erreicht hat.
• Zur Ausführung aller Verfahren muss ein in „Modus I" gespeicherter Sender verwendet werden (zum Beispiel der mit dem
Verfahren A.1 gespeicherte, oder die mit den Verfahren A.7 gespeicherten).
• Das Verfahren „Löschen mit einem nicht gespeicherten Sender" wird in diesem Abschnitt nicht behandelt, da für im BIDI-
REKTIONALEN Kommunikationsmodus konfigurierte Motoren der Zugang durch Befolgung des Verfahrens „Speicherung
des ERSTEN SENDERS A.1" stets möglich ist.
• Zum Ändern der Konfiguration des Motors (von MONODIREKTIONAL zu BIDIREKTIONAL und umgekehrt) müssen das
Verfahren „VOLLSTÄNDIGES Löschen des Speichers" (B.11 MONODIREKTIONAL konfigurierter Motor, A.10 BIDIREK-
TIONAL konfigurierter Motor oder C.4 MONODIREKTIONAL konfigurierter Motor und Sender der ALTEN Generation ohne
die Tasten PRG und ESC) ausgeführt und anschließend der Motor aus- und wieder eingeschaltet werden.
A.1 - Speichern des ERSTEN SENDERS (in „Modus I")
A

ANMERKUNGEN UND HINWEISE

• Zum Speichern weiterer Sender sind daher die in Abschnitt B.7 (MONODIREKTIONAL konfigurierter Motor), A.7 (BIDIREKTIONAL konfigurierter Motor) oder C.2
(MONODIREKTIONAL konfigurierter Motor und Sender der ALTEN Generation ohne die Tasten PRG und ESC) beschriebenen Verfahren anzuwenden.
• Wenn alle im Motor gespeicherten Sender gelöscht werden, muss zwingend dieses Verfahren verwendet werden, um erneut den ersten Sender zu speichern.
• Wenn in der Anwendung mehrere Motoren vorhanden sind, muss das Verfahren für jeden vorhandenen Motor wiederholt werden.
• Nach dieser Prozedur betätigt Taste ▲ des Senders das Hochfahren des Rollladens, Taste ▼ das Herunterfahren, und mit Taste ■ wird der Antrieb gestoppt.
• Wenn innerhalb der Reichweite des zu speichernden Senders mehrere stromversorgte Motoren vorhanden sind, braucht zur Speicherung des ersten Senders in
einem dieser Motoren nicht die Stromversorgung aller Motoren getrennt zu werden; es genügt, folgendermaßen vorzugehen:
1 2
ON
Rollo auf halber Netzspan-
Höhe. nung ein-
schalten;
4
Den Rollladen auswählen, der von der Programmierung
betroffen ist und sobald es beginnt, sich AUFWÄRTS
zu bewegen, die Bewegung SOFORT stoppen. Hierzu
die Taste drücken und wieder loslassen (1 Mal):
7 – Deutsch
–– VERFAHREN DER GRUPPE „A" ––
3
= 5 sec
1
1 Bewegung zählen. Die Taste gedrückt
halten;
!!! (x 1)
Die Bewegung wird
kurz unterbrochen
(= Befehl erhalten)
und ...
BiDi
PRG
PRG
nach 5 Sekunden in den darauf folgenden 2 Minuten beginnen alle Motoren
loslassen; ohne gespeicherten Sender, Auf- und Abwärtsbewegungen
zufälliger Dauer auszuführen.
... der Rollladen nimmt die Auf- und Abwärtsbewegungen wie-
der auf, die jeweils von zufälliger Dauer sind.
BiDi
 4
 5
