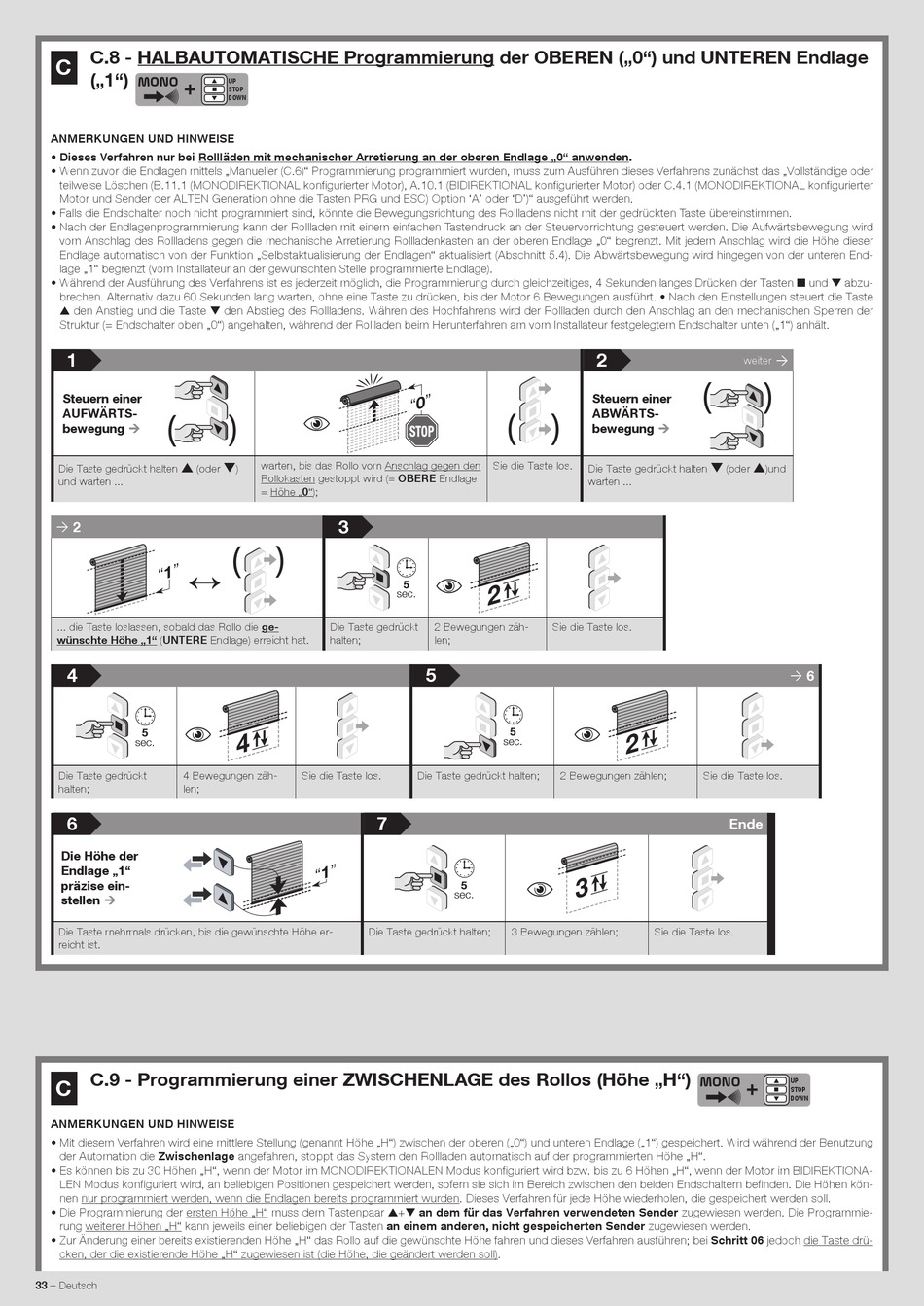

C.8 - HALBAUTOMATISCHE Programmierung der OBEREN („0") und UNTEREN Endlage
C
(„1")
MONO
ANMERKUNGEN UND HINWEISE
• Dieses Verfahren nur bei Rollläden mit mechanischer Arretierung an der oberen Endlage „0" anwenden.
• Wenn zuvor die Endlagen mittels „Manueller (C.6)" Programmierung programmiert wurden, muss zum Ausführen dieses Verfahrens zunächst das „Vollständige oder
teilweise Löschen (B.11.1 (MONODIREKTIONAL konfigurierter Motor), A.10.1 (BIDIREKTIONAL konfigurierter Motor) oder C.4.1 (MONODIREKTIONAL konfigurierter
Motor und Sender der ALTEN Generation ohne die Tasten PRG und ESC) Option 'A' oder 'D')" ausgeführt werden.
• Falls die Endschalter noch nicht programmiert sind, könnte die Bewegungsrichtung des Rollladens nicht mit der gedrückten Taste übereinstimmen.
• Nach der Endlagenprogrammierung kann der Rollladen mit einem einfachen Tastendruck an der Steuervorrichtung gesteuert werden. Die Aufwärtsbewegung wird
vom Anschlag des Rollladens gegen die mechanische Arretierung Rollladenkasten an der oberen Endlage „0" begrenzt. Mit jedem Anschlag wird die Höhe dieser
Endlage automatisch von der Funktion „Selbstaktualisierung der Endlagen" aktualisiert (Abschnitt 5.4). Die Abwärtsbewegung wird hingegen von der unteren End-
lage „1" begrenzt (vom Installateur an der gewünschten Stelle programmierte Endlage).
• Während der Ausführung des Verfahrens ist es jederzeit möglich, die Programmierung durch gleichzeitiges, 4 Sekunden langes Drücken der Tasten ■ und ▼ abzu-
brechen. Alternativ dazu 60 Sekunden lang warten, ohne eine Taste zu drücken, bis der Motor 6 Bewegungen ausführt. • Nach den Einstellungen steuert die Taste
▲ den Anstieg und die Taste ▼ den Abstieg des Rollladens. Währen des Hochfahrens wird der Rollladen durch den Anschlag an den mechanischen Sperren der
Struktur (= Endschalter oben „0") angehalten, während der Rollladen beim Herunterfahren am vom Installateur festgelegtem Endschalter unten („1") anhält.
1
Steuern einer
(
AUFWÄRTS-
bewegung

▲
Die Taste gedrückt halten (oder
und warten ...
 2
" 1 "
... die Taste loslassen, sobald das Rollo die ge-
wünschte Höhe „1" (UNTERE Endlage) erreicht hat.
4
5
sec.
Die Taste gedrückt 4 Bewegungen zäh-
halten; len;
6
Die Höhe der
Endlage „1"
präzise ein-
stellen

Die Taste mehrmals drücken, bis die gewünschte Höhe er-
reicht ist.
C.9 - Programmierung einer ZWISCHENLAGE des Rollos (Höhe „H")
C
ANMERKUNGEN UND HINWEISE
• Mit diesem Verfahren wird eine mittlere Stellung (genannt Höhe „H") zwischen der oberen („0") und unteren Endlage („1") gespeichert. Wird während der Benutzung
der Automation die Zwischenlage angefahren, stoppt das System den Rollladen automatisch auf der programmierten Höhe „H".
• Es können bis zu 30 Höhen „H", wenn der Motor im MONODIREKTIONALEN Modus konfiguriert wird bzw. bis zu 6 Höhen „H", wenn der Motor im BIDIREKTIONA-
LEN Modus konfiguriert wird, an beliebigen Positionen gespeichert werden, sofern sie sich im Bereich zwischen den beiden Endschaltern befinden. Die Höhen kön-
nen nur programmiert werden, wenn die Endlagen bereits programmiert wurden. Dieses Verfahren für jede Höhe wiederholen, die gespeichert werden soll.
• Die Programmierung der ersten Höhe „H" muss dem Tastenpaar ▲+▼ an dem für das Verfahren verwendeten Sender zugewiesen werden. Die Programmie-
rung weiterer Höhen „H" kann jeweils einer beliebigen der Tasten an einem anderen, nicht gespeicherten Sender zugewiesen werden.
• Zur Änderung einer bereits existierenden Höhe „H" das Rollo auf die gewünschte Höhe fahren und dieses Verfahren ausführen; bei Schritt 06 jedoch die Taste drü-
cken, der die existierende Höhe „H" zugewiesen ist (die Höhe, die geändert werden soll).
33 – Deutsch
UP
STOP
DOWN
)
warten, bis das Rollo vom Anschlag gegen den
▼
)
Rollokasten gestoppt wird (= OBERE Endlage
= Höhe „0");
3
( )
sec.
Die Taste gedrückt
halten;
4
Sie die Taste los.
7
" 1 "
Die Taste gedrückt halten;
" 0 "
( )
Sie die Taste los.
5 2
2 Bewegungen zäh- Sie die Taste los.
len;
5
5
sec.
Die Taste gedrückt halten; 2 Bewegungen zählen;
3
5
sec.
3 Bewegungen zählen;
2
weiter
(
Steuern einer
ABWÄRTS-
bewegung

▼ ▲
Die Taste gedrückt halten (oder
warten ...
2
Sie die Taste los.
Ende
Sie die Taste los.
MONO

)
)und
 6
UP
STOP
DOWN
