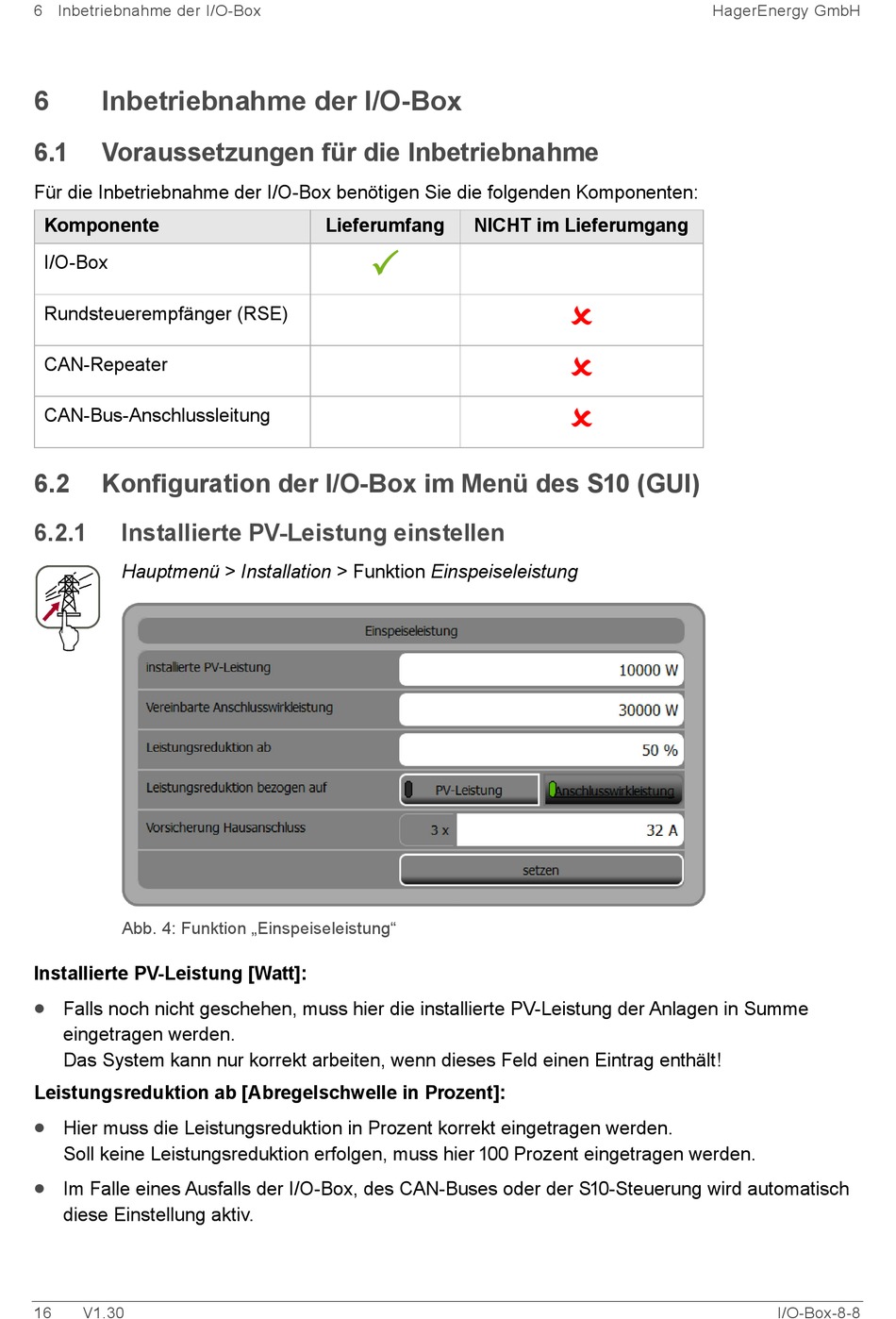

6 Inbetriebnahme der I/O-Box

6 Inbetriebnahme der I/O-Box
6.1 Voraussetzungen für die Inbetriebnahme
Für die Inbetriebnahme der I/O-Box benötigen Sie die folgenden Komponenten:
Komponente
I/O-Box
Rundsteuerempfänger (RSE)
CAN-Repeater
CAN-Bus-Anschlussleitung
6.2 Konfiguration der I/O-Box im Menü des S10 (GUI)
6.2.1

Installierte PV-Leistung einstellen

Hauptmenü > Installation > Funktion Einspeiseleistung
Abb. 4: Funktion „Einspeiseleistung"
Installierte PV-Leistung [Watt]:
•
Falls noch nicht geschehen, muss hier die installierte PV-Leistung der Anlagen in Summe
eingetragen werden.
Das System kann nur korrekt arbeiten, wenn dieses Feld einen Eintrag enthält!
Leistungsreduktion ab [Abregelschwelle in Prozent]:
•
Hier muss die Leistungsreduktion in Prozent korrekt eingetragen werden.
Soll keine Leistungsreduktion erfolgen, muss hier 100 Prozent eingetragen werden.
•
Im Falle eines Ausfalls der I/O-Box, des CAN-Buses oder der S10-Steuerung wird automatisch
diese Einstellung aktiv.
16 V1.30
Lieferumfang NICHT im Lieferumgang

HagerEnergy GmbH



I/O-Box-8-8
