5 Elektrischer Anschluss

5 Elektrischer Anschluss
5.1

I/O-Box installieren

•
Der Rundsteuer-Empfänger muss nach dem folgenden Installationsschema mit der I/O-Box
verkabelt werden.
•
An der I/O-Box können andere Eingänge gewählt werden, falls die angegebenen Eingänge
bereits belegt sind.
•
Entsprechend müssen ggf. durch den Installateur Anpassungen in der GUI des S10
vorgenommen werden.

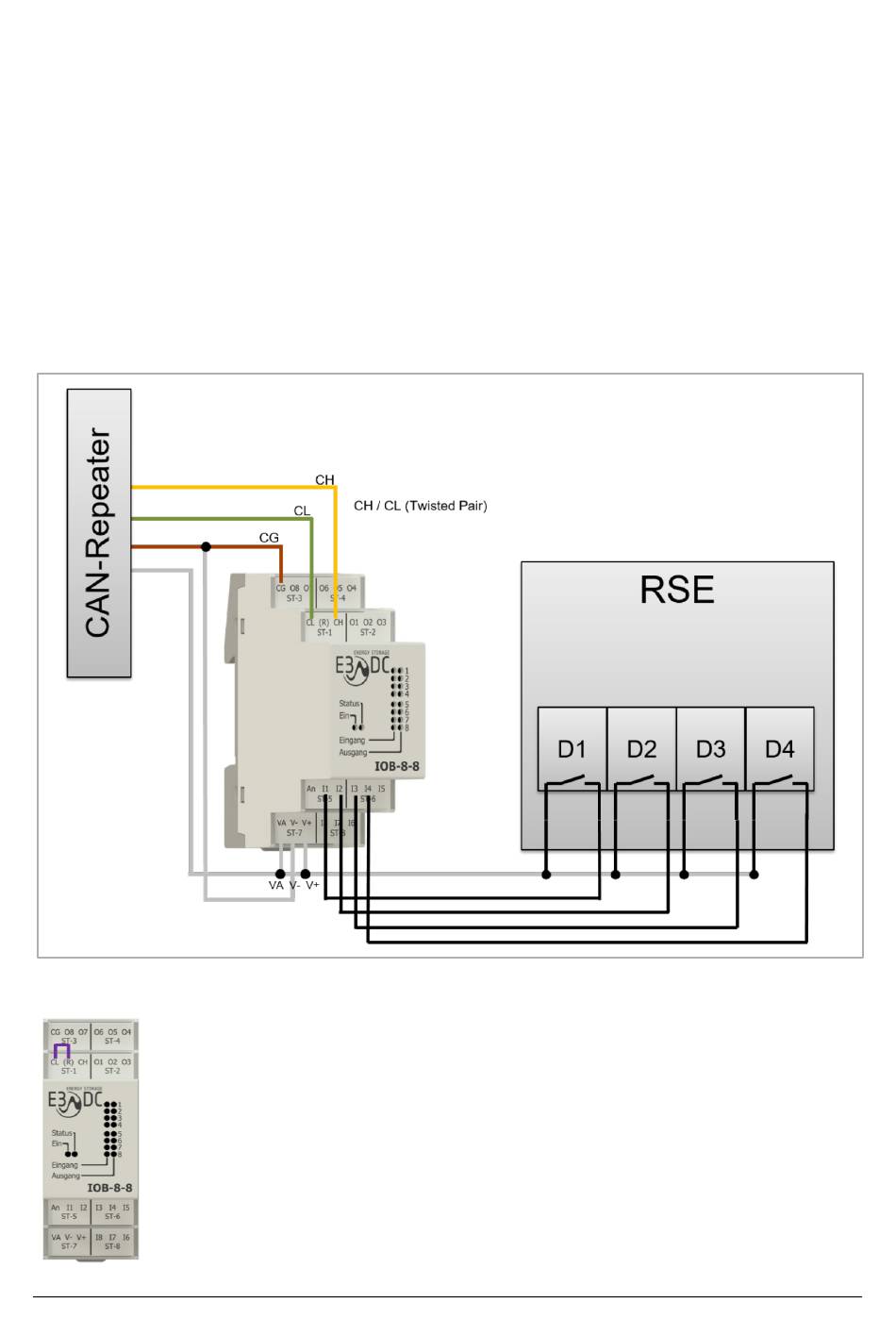

Abb. 2: Installationsschema mit Eingängen I/O-Box
Ggf. Abschlusswiderstand auflegen
Wenn die I/O-Box der letzte Teilnehmer an der CAN-Bus-Leitung ist, muss
zwischen den Anschlüssen
„R" und „CL" (CAN-Low)
eine Kabelbrücke als Abschlusswiderstand aufgelegt werden.
