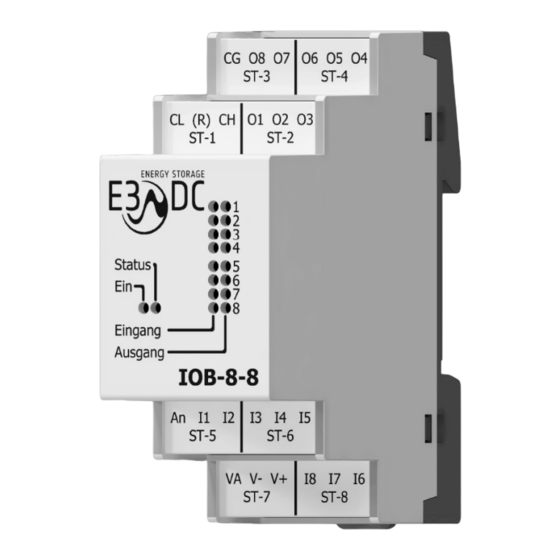

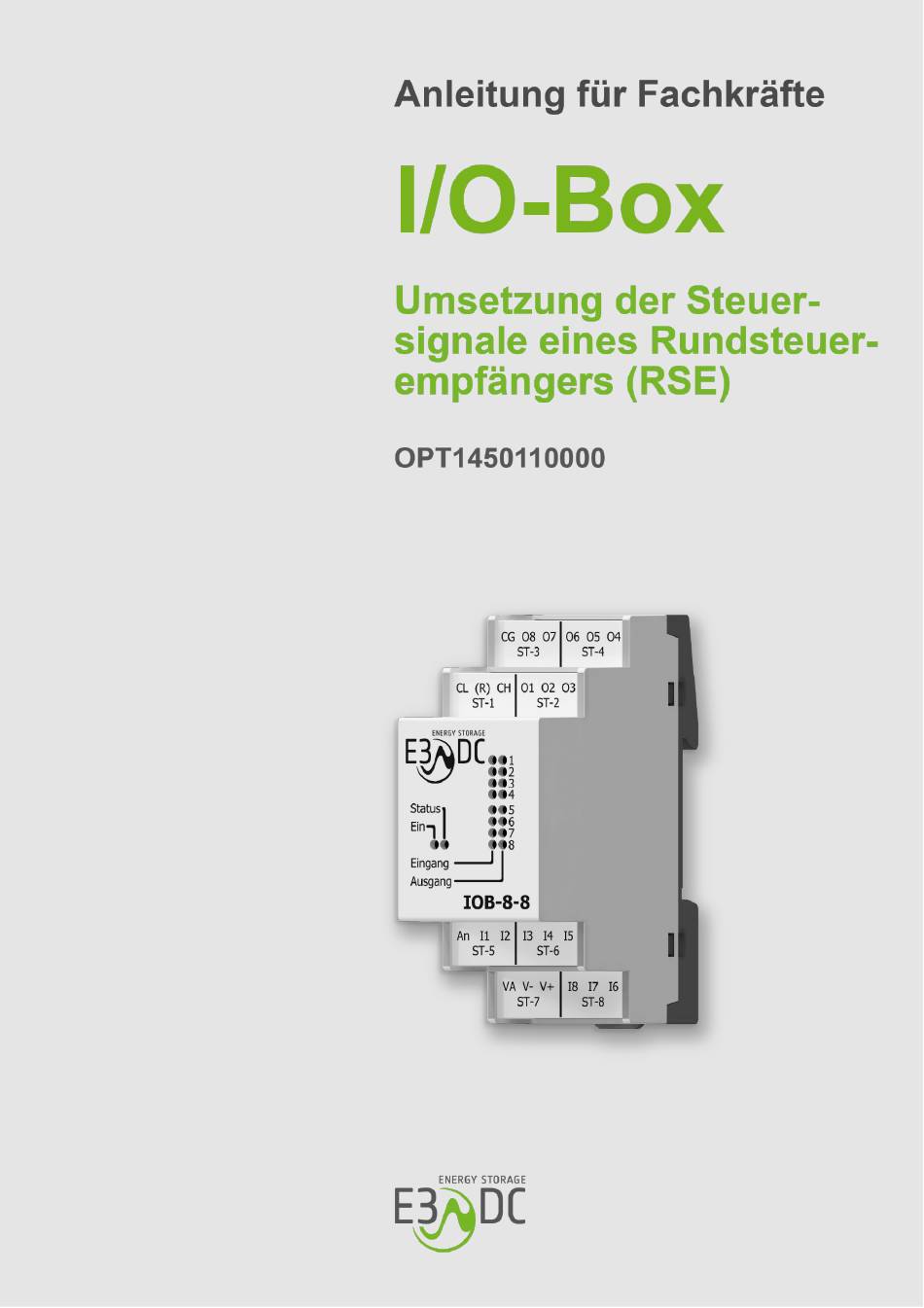

E3/DC I/O-Box-8-8 Anleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für E3/DC I/O-Box-8-8

Inhaltszusammenfassung für E3/DC I/O-Box-8-8

  • Seite 3: Rechtliche Bestimmungen

    Fax: +49 541 760 268-199 E-Mail: info@e3dc.com Website: www.e3dc.com Kundenportal: https://s10.e3dc.com (Anmeldung erforderlich) © 2021 HagerEnergy GmbH. Alle Rechte vorbehalten. Diese Anleitung bezieht sich auf folgende Geräte: I/O-Box-8-8 Gerät: Datum und Version dieser Anleitung: 05.07.2021 | Version: V1.30 I/O-Box-8-8 V1.30...
  • Seite 4 1.25 Installationsschemata im Kap. „I/O-Box installieren“ erweitert • 14.10.2019 1.20 Tabelle in Kap. 7.1 korrigiert • Anzahl der Ein- und Ausgänge im Kap. „Produktbeschreibung“ ergänzt • 11.01.2019 1.10 Bestellnummer ergänzt • 28.11.2018 1.00 BeSamson/ Erstellung der Anleitung TT/HWD V1.30 I/O-Box-8-8...

  • Seite 5: Inhaltsverzeichnis

    7.1 Anschlüsse der I/O-Box ....................19 7.2 Schaltkonfiguration Anlageklasse 7A (Aare Energie AG, Schweiz) ....... 20 7.3 LED-Anzeigen ....................... 21 7.4 Technische Daten ......................23 7.5 Abschaltprozedur S10 Hauskraftwerke ................. 24 7.5.1 S10 E ausschalten ..................... 24 7.5.2 S10 MINI ausschalten ..................27 I/O-Box-8-8 V1.30...

  • Seite 7: Hinweise Zu Diesem Dokument

    1 Hinweise zu diesem Dokument Hinweise zu diesem Dokument In der folgenden Anleitung werden • die Installation und der Betrieb der I/O-Box-8-8 der HagerEnergy GmbH und • die entsprechende Konfiguration und Bedienung der GUI des S10 Hauskraftwerks beschrieben. Bitte beachten Sie insbesondere auch die Sicherheitshinweise! Gültigkeitsbereich...

  • Seite 8: Zu Ihrer Sicherheit

    2 Zu Ihrer Sicherheit HagerEnergy GmbH Diese Voraussetzungen gelten im Allgemeinen als erfüllt, wenn die Elektrofachkraft • eine E3/DC-Schulung zur Installation der Energiespeichersysteme von E3/DC besucht hat, • die Zertifizierungsprüfung erfolgreich bestanden hat (E3/DC-Zertifikat), • über eine Installationsplakette mit gültiger I-PIN verfügt.

  • Seite 9: Sicherheitshinweise

    GEFAHR! Lebensgefahr durch Feuer oder Explosion! Bei elektrischen Geräten kann ein Brand entstehen.  Das Gerät nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe befinden.  Das Gerät nicht in explosionsgefährdeten Bereichen montieren. I/O-Box-8-8 V1.30...

  • Seite 10: S10 Hauskraftwerke Abschalten

    Platine und anderer Bauteile des Geräts führen.  Während der Installation des Geräts müssen entsprechende Schutzmaßnahmen ergriffen werden. S10 Hauskraftwerke abschalten Vor der Installation sollten Sie das S10 Hauskraftwerk abschalten. Im Anhang dieses Dokuments finden Sie das Kapitel „Abschaltprozedur S10 Hauskraftwerke“, S. 24ff. V1.30 I/O-Box-8-8...

  • Seite 11: Produktbeschreibung

    Das S10 Hauskraftwerk reduziert die Einspeiseleistung entsprechend den Vorgaben des EVU. • Die Schaltkonfiguration ist durch den Installateur konfigurierbar. • Der Endkunde sieht auf dem Display des S10 Hauskraftwerks wann die Leistungsreduktion aktiviert und deaktiviert wurde. • Bei Farm-Anlagen wird die gesamte Farm heruntergeregelt. I/O-Box-8-8 V1.30...

  • Seite 12: Identifizierung Durch Typenschild

    Seite des Gehäuses. • Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei Fragen an den Technischen Support von E3/DC. • Das Typenschild muss dauerhaft am Produkt angebracht sein. Abb. 1: Typenschild I/O-Box (Beispiel) V1.30...

  • Seite 13: Lieferumfang

    HagerEnergy GmbH 4 Lieferumfang Lieferumfang Bestell-/Artikelnummer Bezeichnung Beschreibung / Lieferumfang OPT1450110000 „I/O-Box-8-8“mit 8x Stecker Die Box wird üblicherweise auf BE-A1151 (Art.-Nr. für (1x3polig) einer Hutschiene des Nachrüstung) Installationsverteilers verbaut. Nicht im Lieferumfang enthalten: • Rundsteuerempfänger (RSE) • CAN-Repeater • CAN-Bus-Anschlussleitung I/O-Box-8-8 V1.30...

  • Seite 14: Elektrischer Anschluss

    Entsprechend müssen ggf. durch den Installateur Anpassungen in der GUI des S10 vorgenommen werden. Abb. 2: Installationsschema mit Eingängen I/O-Box Ggf. Abschlusswiderstand auflegen Wenn die I/O-Box der letzte Teilnehmer an der CAN-Bus-Leitung ist, muss zwischen den Anschlüssen „R“ und „CL“ (CAN-Low) eine Kabelbrücke als Abschlusswiderstand aufgelegt werden. V1.30 I/O-Box-8-8...

  • Seite 15: Leitungslängen Beachten

    Stromversorgung der I/O-Box Die Stromversorgung der I/O-Box erfolgt über den CAN-Repeater. CAN-Bus-Anschlussleitung Das verwendete CAN-Bus-Kabel muss für CAN-Spezifikationen nach ISO 11898-2 geeignet sein. Kabelvorgabe für CAN-Bus-Anschlussleitung: Lapp Kabel UNITRONIC ® BUS CAN 2 x 2 x 0,5 mm I/O-Box-8-8 V1.30...

  • Seite 16: Inbetriebnahme Der I/O-Box

    Leistungsreduktion ab [Abregelschwelle in Prozent]: • Hier muss die Leistungsreduktion in Prozent korrekt eingetragen werden. Soll keine Leistungsreduktion erfolgen, muss hier 100 Prozent eingetragen werden. • Im Falle eines Ausfalls der I/O-Box, des CAN-Buses oder der S10-Steuerung wird automatisch diese Einstellung aktiv. V1.30 I/O-Box-8-8...

  • Seite 17: Pin-Zuordnungen Vornehmen

    I/O-Box über den Button identifizieren erkannt werden. – Jede vorhandene und angeschlossene I/O-Box wird mit einem Lauflicht angesteuert. Das Lauflicht wird durch die Anzeige der ID unterbrochen, die auch in der Überschrift der Funktion zu sehen ist. Die der Nummer entsprechende LED blinkt auf. I/O-Box-8-8 V1.30...

  • Seite 18: Abregelungsverhalten Einstellen

    Diese Einstellung entspricht der Anzahl der Kontakte des Rundsteuerempfängers. • Prozentwerte eingeben: – Nach der Tabelle des Energieversorgers sind nun die Prozentwerte der installierten Leistung anzugeben, auf die die eingespeiste Leistung reduziert werden soll, wenn das entsprechende Muster am Rundsteuerempfänger ausgegeben wird. V1.30 I/O-Box-8-8...

  • Seite 19: Anhang

    Ausgänge 1…7 digitaler Ausgang 8, alternativ analoger Ausgang analoger Eingang Versorgungsspannungsanschluss I/O-Box intern Versorgungsspannungsanschluss Ein-/Ausgänge Bezugsmasse für V+ und VA Bezugsmasse CAN Datenleitung CAN low (-) Datenleitung CAN high (+) interner Abschlusswiderstand 120 Ohm zum Aktivieren mit CL verbinden) I/O-Box-8-8 V1.30...

  • Seite 20: Schaltkonfiguration Anlageklasse 7A (Aare Energie Ag, Schweiz)

    90 % 85 % 80 % 75 % 70 % 65 % 60 % 55 % 50 % 40 % 30 % 20 % 10 % max. 24 V max. 24 V max. 24 V max. 24 V V1.30 I/O-Box-8-8...

  • Seite 21: Led-Anzeigen

    0-Signal liegt am Eingang an 1-Signal liegt am Eingang an Ausgang 1-8 Grün 0-Signal wird ausgegeben 1-Signal wird ausgegeben Blinkt 1x pro Sekunde Analogwert wird ausgegeben (nur O8) Blinkt 3x pro Sekunde Analogwert eingestellt, aber nicht gesetzt (nur O8) I/O-Box-8-8 V1.30...
  • Seite 22 7 Anhang HagerEnergy GmbH Beschriftung Farbe Zustand Beschreibung Lauflicht Identifizierungs-Modus: Lauflicht wird durch ID unterbrochen Ausgang arbeitet weiterhin V1.30 I/O-Box-8-8...

  • Seite 23: Technische Daten

    Umwelteigenschaften: Umgebungstemperatur- bereich: -20°C…+50°C Relative Luftfeuchtigkeit: max. 95%, nicht kondensierend Gehäuse: Abmessungen: Breite: 35 mm (2 Teilungseinheiten) Länge: 90 mm (ohne Steckverbinder) Tiefe: 65 mm Befestigung: DIN Hutschiene 35 mm Gewicht: 100g inkl. Steckverbinder Schutzart: IP20 I/O-Box-8-8 V1.30...

  • Seite 24: Abschaltprozedur S10 Hauskraftwerke

    Anschließend können Sie ggf. vorzunehmende Installationsarbeiten o. ä. durch Ihren Installateur am System vornehmen lassen. 7.5.1 S10 E ausschalten Vorgehensweise: Button ausführen im Bereich „Herunterfahren“ antippen. Abb. 7: System herunterfahren Batterie-Trennschalter in Stellung „0“ bringen. Abb. 8: Unterseite S10 E – Batterie-Trennschalter in Stellung „0“ bringen V1.30 I/O-Box-8-8...
  • Seite 25 DC-Trennschalter auf Position „0“ drehen, um den Wechselrichter auszuschalten. Abb. 9: Unterseite S10 E – DC-Trennschalter auf Position „0“ drehen LS-Automat für den Wechselrichter ausschalten (1F02). Abb. 10: LS-Automat für den E3/DC-Wechselrichter ausschalten: 1F02 (Abbildung zeigt S10 E) I/O-Box-8-8 V1.30...
  • Seite 26 7 Anhang HagerEnergy GmbH LS-Automat für die interne Energieversorgung ausschalten (1F01). Abb. 11: LS-Automat für interne Versorgung ausschalten: 1F01 (Abbildung zeigt S10 E) Vor dem Wiedereinschalten des Systems mindestens 2 Minuten warten. V1.30 I/O-Box-8-8...

  • Seite 27: S10 Mini Ausschalten

    HagerEnergy GmbH 7 Anhang 7.5.2 S10 MINI ausschalten Vorgehensweise: Button ausführen im Bereich „Herunterfahren“ antippen. Abb. 12: System herunterfahren Batterie-Trennschalter in Stellung „0“ bringen. Abb. 13: Batterie-Trennschalter an der Geräteunterseite in Stellung „0“ bringen Pos. Benennung [11] Batterie-Trennschalter (Breaker) I/O-Box-8-8 V1.30...
  • Seite 28 Batterietypen mit Ein-/Ausschalter müssen am Master-Batteriemodul ausgeschaltet werden. DC-Trennschalter auf Position „0“ drehen, um den Wechselrichter auszuschalten. Abb. 14: DC-Trennschalter an der Geräteunterseite auf „0“ drehen Pos. Benennung DC-Trennschalter Sicherungsautomaten und Fehlerstrom-Schutzschalter im Installationsverteiler ausschalten. Vor dem Wiedereinschalten des Systems mindestens 2 Minuten warten. V1.30 I/O-Box-8-8...
  • Seite 30 HagerEnergy GmbH Karlstraße 5 49074 Osnabrück T +49 541 760 268 0 e3dc.com...
