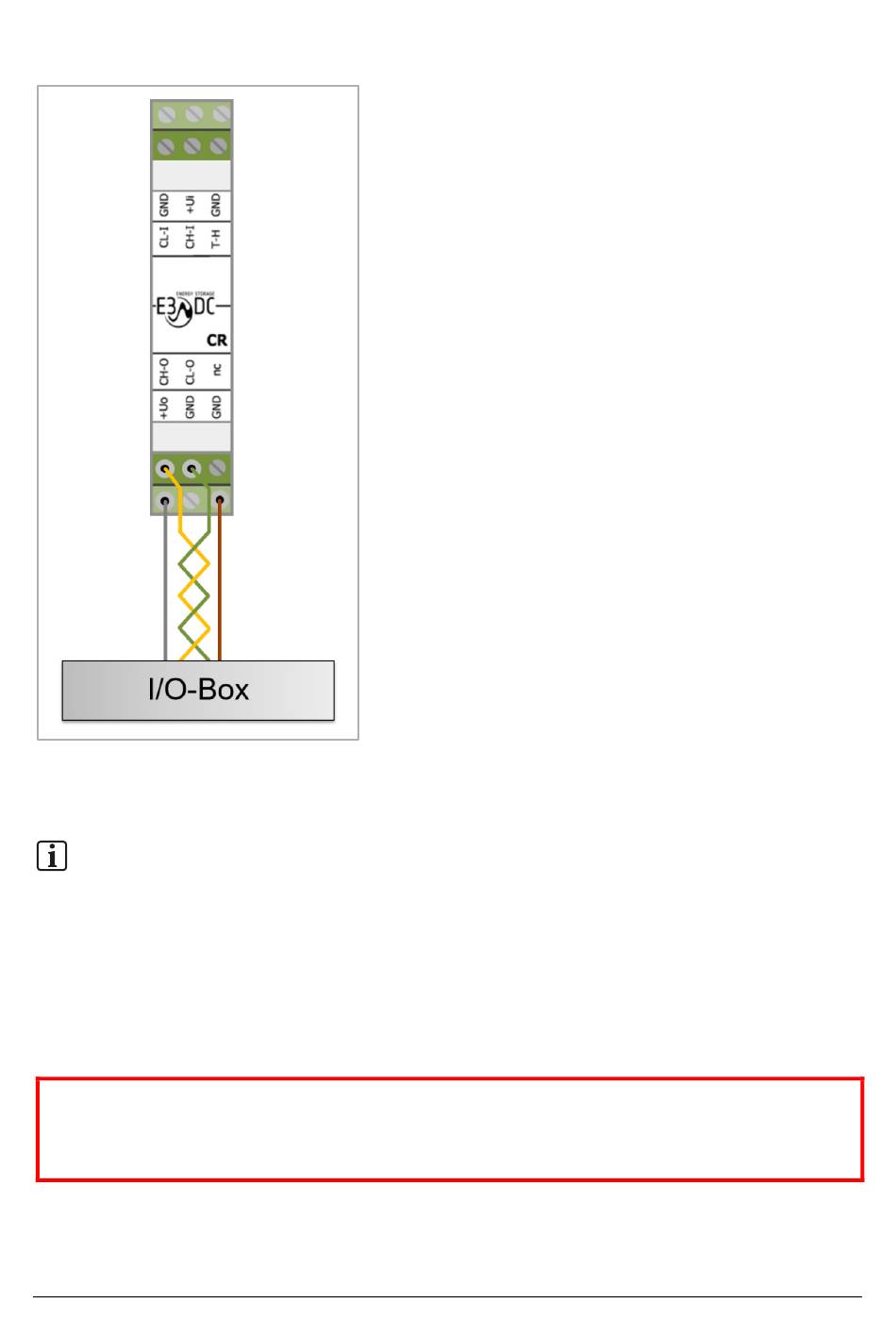

Abb. 3: Installationsschema mit Ausgängen CAN-Repeater
5.2 Leitungslängen beachten
Leitungen zur I/O-Box sollten kürzer als 10 Meter sein:
Die Länge der Leitungen, die zur I/O-Box führen, sollte 10 Meter nicht überschreiten.
Die CAN-Bus-Anschlussleitung darf auch länger als 10 Meter lang sein.
5.3

Stromversorgung der I/O-Box

Die Stromversorgung der I/O-Box erfolgt über den CAN-Repeater.
5.4

CAN-Bus-Anschlussleitung

Das verwendete CAN-Bus-Kabel muss für CAN-Spezifikationen nach ISO 11898-2 geeignet sein.
Kabelvorgabe für CAN-Bus-Anschlussleitung:
Lapp Kabel UNITRONIC
I/O-Box-8-8
® BUS CAN 2 x 2 x 0,5 mm 2
5 Elektrischer Anschluss
