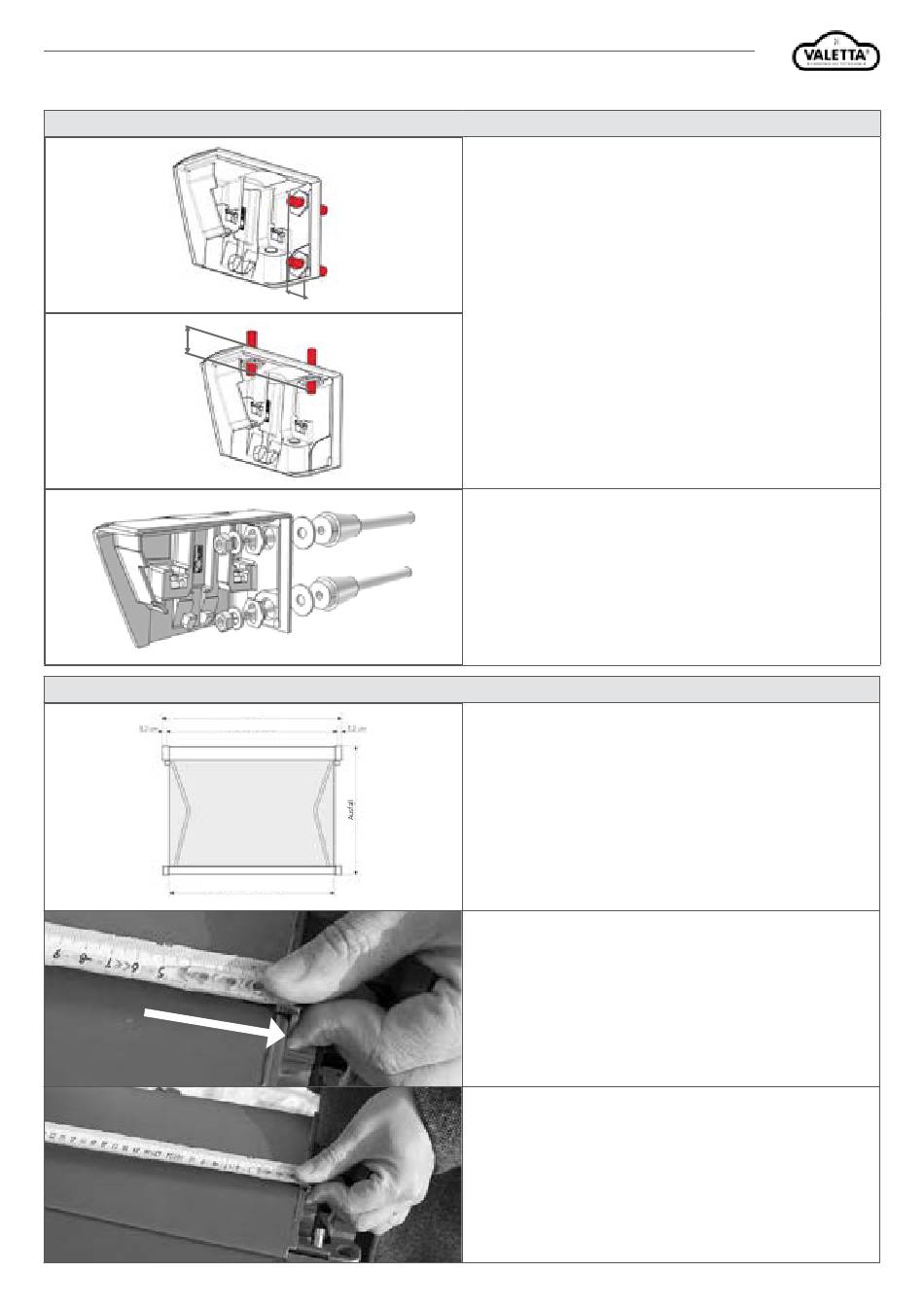

MONTAGEANLEITUNG
LUNA KASSETTENMARKISE
ALLGEMEINER MONTAGEHINWEIS
30 mm
ANLAGENBREITE ERMITTELN
Tuchbreite (Breite -18 cm)
30 mm
Breite
Achsmaß Konsolen
Technische Änderungen vorbehalten.
WANDKONSOLE
In den Konsolen werden Exzenterscheiben verwendet um
Ungenauigkeiten beim Bohrbild auszugleichen. Die Exzenterscheiben
werden bei der Montage in die Konsolen eingesetzt und ermöglichen
einen Toleranzausgleich von +-5 mm in der Wand- bzw. Deckenebene
(Gabelschlüssel SW 30 zum verdrehen der Exzenterscheiben
verwenden).
DECKENKONSOLE
ACHTUNG:
Befestigungsmittel dürfen max. 30 mm (von Konsolenaußenkante) in
die Decken- bzw. Wandkonsolen hineinragen damit die Markise bei der
Montage ungehindert eingefahren werden kann.
MONTAGE MIT FISCHER THERMAX M16 60/170*
ACHTUNG:
Bei direkter Montage der Konsolen auf Fischer Thermax M16 60/170*
sind die beilegten Unterlegsscheiben zu verwednen (4 Stk. Ø 13 mm DIN
9021).
Wandkonsole auf Fischer Thermax M16* mit Unterlegscheiben (Ø 13
mm DIN 9021), (2 Stk. pro Konsole)* oder vergleichbarem Produkt.
ANLAGENBREITE ERMITTELN
Abb. 01
Kassettenbreite messen (von Außenkante Gussteil bis Außenkante
Gussteil) und 140 mm dazu zählen (siehe Abb. 01, 02).
Außenkante Gußteil
Kassettenbreite messen
Abb. 02
Seite 9
Rev.0/2022_
04.2022
