MONTAGEANLEITUNG
LUNA KASSETTENMARKISE

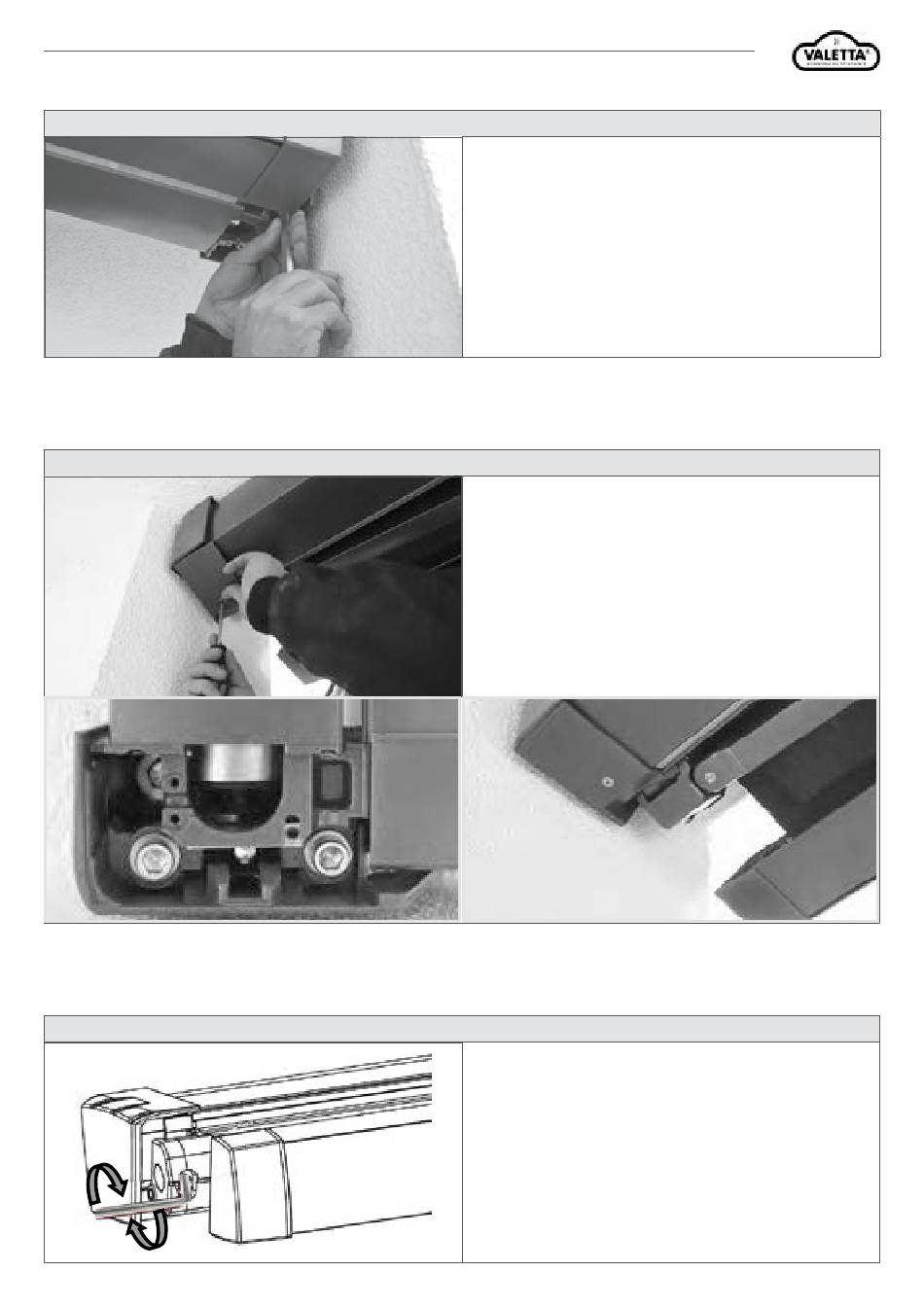

SICHERUNGSSCHRAUBEN SETZEN
KONSOLENABDECKUNG ANBRINGEN
ANPASSEN UND AUSRICHTEN DER ARME
Ist die Markise eingerastet und die Konsolen ausgerichtet muss die Mar-
kise vor der weiteren Bedienung mit den Sicherungsschrauben gesichert
werden. Dazu die mitgelieferten Schrauben "über Kreuz" anziehen (2
Stück pro Konsole, M 12 x 45, empf. Drehmoment 50 Nm).
Die Sicherungsschrauben sind vollständig eingedreht, wenn die Markise
in der Konsole nicht mehr angehoben werden kann (siehe Abb.).
ACHTUNG:
Ohne Sicherungsschrauben ist die Anlage nicht einsatzbereit und darf
nicht verfahren werden!
Die beiden Abdeckungen von unten mit den mitgelieferten
Befestigungsschrauben anbringen (2 Stück M 6 x 20 DIN 7991 A2).
Evtl. empfiehlt es sich, hierzu die Markise ca. 5 cm auszufahren (siehe
Abb.)
Mutter ggf. verschieben (siehe Abb. unten links)
Abdeckung mit Befestigungsschraube (siehe Abb. unten rechts)
SO VERÄNDERN SIE DIE NEIGUNG:
Verwenden sie einen M10 Inbusschlüssel für den vorderen Schrauben
am Armgelenk, wie in der Zeichnung dargestellt.
Seite 12
Rev.0/2022_
Technische Änderungen vorbehalten.
