MONTAGEANLEITUNG
LUNA KASSETTENMARKISE

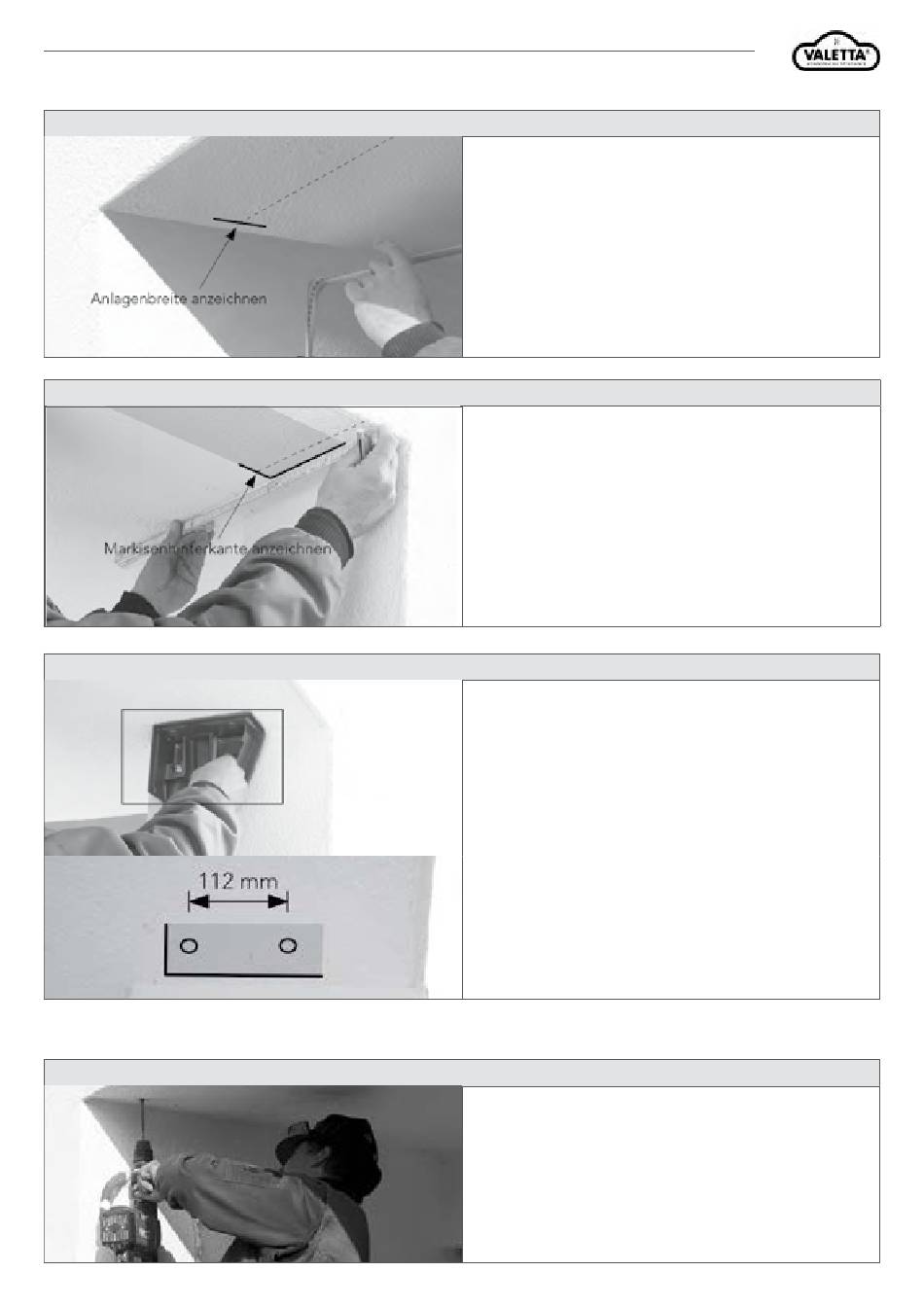

ANLAGENBREITE ANZEICHNEN
MARKISEN HINTERKANTE ANZEICHNEN
BOHRBILD ÜBERTRAGEN
BOHRUNG SETZEN
Anlagenbreite (Kassettenbereich +140 mm) auf Wand oder Decke an-
zeichnen (waagrecht bzw. kantenparallel).
Anlagenbreite anzeichnen (Bsp. Deckenmontage)
Gewünschte Markisenunter- oder oberkante (für Wandmontage) bzw.
Markisenhinterkante (für Deckenmontage) anzeichnen (Waagrechte bzw.
kantenparallel).
Gewünschte Markisenunter- oder oberkante (für Wandmontage) bzw.
Markisenhinterkante (für Deckenmontage) anzeichnen (Waagrechte bzw.
kantenparallel).
Bohrbild übertragen - Bohrbild und Markierungen (Bsp. Deckenmontage)
ACHTUNG:
Befestigungsmaterial muss unbedingt auf den vorhandenen
Montageuntergrund abgestimmt werden!
Bohrung setzen (Bsp. Deckenmontage)
Seite 10
Rev.0/2022_
Technische Änderungen vorbehalten.
04.2022
