MONTAGEANLEITUNG
LUNA KASSETTENMARKISE

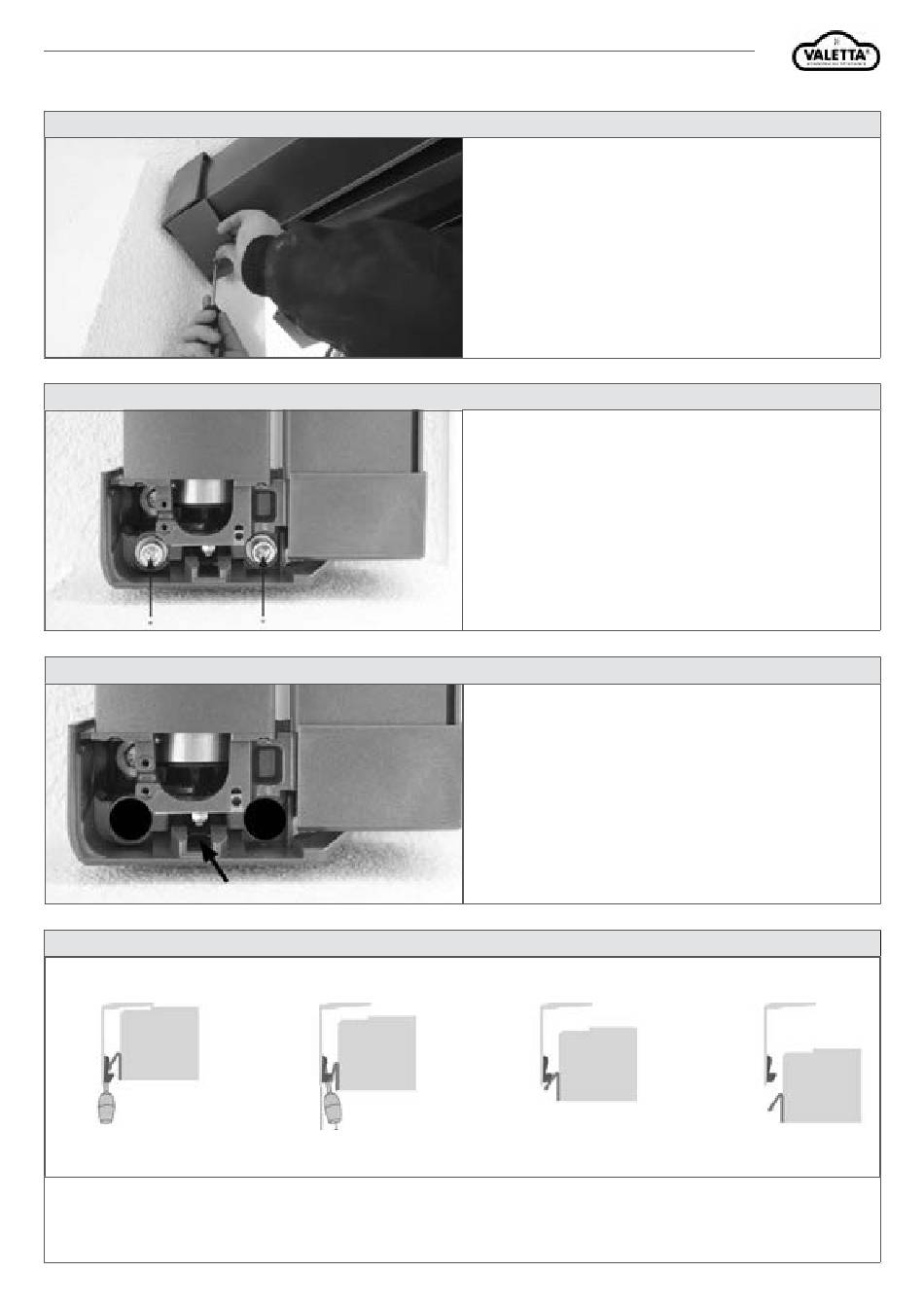

DEMONTAGE DER MARKISE
SICHERUNGSSCHRAUBEN ENTFERNEN
MARKISE BEIDSEITIG HERAUSHEBEN
ENTRIEGELN DES FEDERMECHANISMUS
1
1. Schlitzschraubendreher zum Entriegeln ansetzen
2. Federmechanismus aushebeln, dazu Schraubendreher anheben oder verdrehen
3. Federmechanismus ist vorständig entriegelt
4. Markise kann nach unten aus den Konsolen herausgenommen werden
Markise ca. 5 cm ausfahren und Konsolenabdeckungen entfernen (2
Stück M 6 x 20 DIN 7991 A2).
Konsolenabdeckung entfernen
Markise vollständig einfahren und alle Sicherungsschrauben entfernen (2
Stück pro Konsole, M 12 x 45 DIN 912 A2).
Trennen Sie vorab die Anlage von der Stromversorgung.
Der Bereich unter der Markise wird ohne Sicherungsschrauben zum
Gefahrenbereich und darf nur von den Monteuren betreten werden.
Ohne Sicherungsschrauben ist die Anlage nicht einsatzbereit und darf
nicht bedient werden!
Das Aushängen der Markise bzw. das Entriegeln des Federmechanismus
muss von 2 Monteuren gleichzeitig links und rechts durchgeführt
werden!
Markise beidseitig leicht anheben und den Federmechanismus mit
einem Schlitz-Schraubendreher (5,5 - 9 mm) entriegeln (siehe Abb.).
Die Markise kann dann nach unten aus den Konsolen herausgenommen
werden.
Schlitzschraubendreher hier ansetzen (siehe Pfeil Abb.)
2
Seite 16
Rev.0/2022_
Technische Änderungen vorbehalten.
3
04.2022
